Ti的超声波应用传输/接收(T/R)开关方案
发布时间：2012-11-17 23:57
发布者：1770309616
|

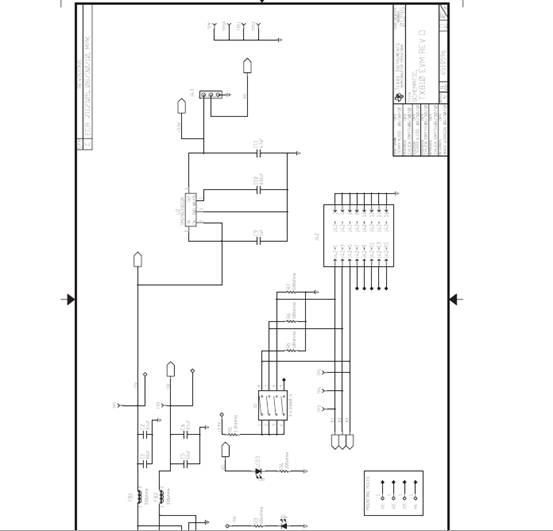

简介： TX810 可满足设计人员对小型便携式超声系统的制作需求，是业界首款适用于超声系统的集成八通道传输/接收 (T/R) 开关。本文给出一个基于TX810的参考设计。 主要特性： 可满足设计人员对小型便携式超声系统的制作需求，同时缩短上市时程。TX810 为八通道集成了保护二极管桥式电路 (protection diode bridge) 及箝位二极管 (clamp diode)，防止发送器的高电压脉冲损坏超声系统的接收电子装置。 可编程偏压电流 (bias current) 可供设计人员调节并降低功耗： 使用3 位接口来设定偏压电流的 7-mA 范围 具备可降低功耗的节能模式 (power-down mode) 最佳插入损耗 (insertion loss) 在7-mA 偏压电流及1-mA 偏压电流时，分别为0.9 dB 与 1.3 dB，可维持400Ω 负载时输入/输出信号的完整性。 相对于便携式至中等大小超声系统的分立式解决方案，该器件可节省 50% 以上的电路板空间，并且减少所需的组件数量、方便操作，进而提高设计的可靠性。 方案特性： The TX810 is an 8-channel, current-programmable, low-noise, transmit/receive switch. It is capable ofoperating with ±5-V or +10-V/0-V power supplies. The TX810 provides a highly integrated solution for awide range of ultrasound system applications. The TX810EVM offers a means to evaluate thefunctionality and performance of the device. 提供 8 路输入和 8 路输出 可配置偏置电流以使输入电压满足系统需求 灵活的输入和输出负载可匹配客户的电路 参照原理图：

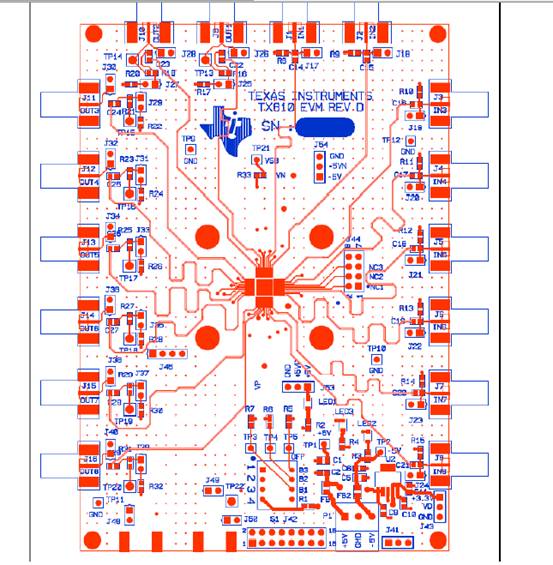

参照PCB图：
材料清单：
详情请参见：
sllu141a.pdf
(2.45 MB)
