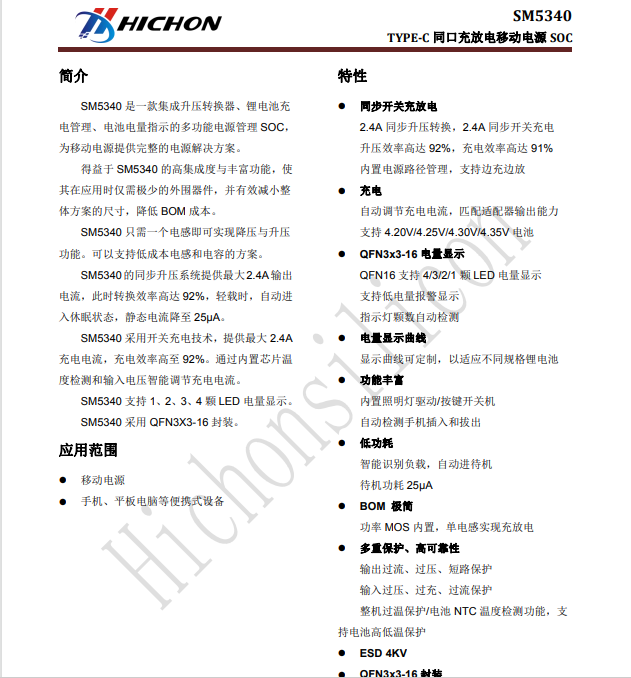

简介
SM5340 是一款集成升压转换器、锂电池充电管理、电池电量指示的多功能电源管理 SOC，为移动电源提供完整的电源解决方案。得益于
SM5340 的高集成度与丰富功能，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低 BOM 成本。
SM5340 只需一个电感即可实现降压与升压功能。可以支持低成本电感和电容的方案。
SM5340的同步升压系统提供最大2.4A输出电流，此时转换效率高达 92%，轻载时，自动进入休眠状态，静态电流降至 25μA。
SM5340 采用开关充电技术，提供最大 2.4A充电电流，充电效率高至 92%。通过内置芯片温度检测和输入电压智能调节充电电流。
SM5340 支持 1、2、3、4 颗 LED 电量显示。
SM5340 采用 QFN3X3-16 封装。
应用范围
移动电源 手机、平板电脑等便携式设备
特性
同步开关充放电2.4A 同步升压转换，2.4A 同步开关充电升压效率高达 92%，充电效率高达 91%内置电源路径管理，支持边充边放
充电自动调节充电电流，匹配适配器输出能力支持 4.20V/4.25V/4.30V/4.35V 电池 QFN3x3-16 电量显示QFN16 支持 4/3/2/1 颗 LED 电量显示支持低电量报警显示指示灯颗数自动检测
电量显示曲线显示曲线可定制，以适应不同规格锂电池
功能丰富内置照明灯驱动/按键开关机自动检测手机插入和拔出
低功耗智能识别负载，自动进待机待机功耗 25µA BOM 极简功率 MOS 内置，单电感实现充放电
多重保护、高可靠性输出过流、过压、短路保护输入过压、过充、过流保护整机过温保护/电池 NTC 温度检测功能，支持电池高低温保护
ESD 4KV QFN3x3-16 封装
|
|
