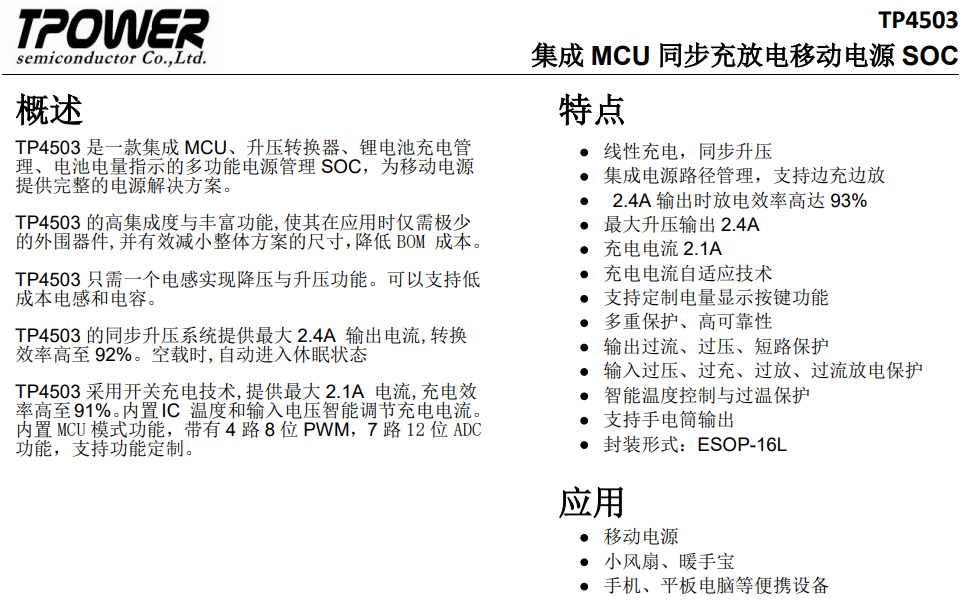

概述
TP4503 是一款集成 MCU、升压转换器、锂电池充电管理、电池电量指示的多功能电源管理 SOC，为移动电源提供完整的电源解决方案。
TP4503 的高集成度与丰富功能,使其在应用时仅需极少的外围器件,并有效减小整体方案的尺寸，降低 BOM 成本。
TP4503 只需一个电感实现降压与升压功能。可以支持低成本电感和电容。T
P4503 的同步升压系统提供最大 2.4A 输出电流,转换效率高至 92%。空载时,自动进入休眠状态
TP4503 采用开关充电技术,提供最大 2.1A 电流,充电效率高至91%。内置IC 温度和输入电压智能调节充电电流。内置 MCU 模式功能，带有 4 路 8 位 PWM，7 路 12 位 ADC功能，支持功能定制。
特点
开关充电，同步升压
集成电源路径管理，支持边充边放
2.4A 输出时放电效率高达 92%
最大升压输出 2.4A
充电电流 2.1A
充电电流自适应技术
支持定制电量显示按键功能
多重保护、高可靠性
输出过流、过压、短路保护
输入过压、过充、过放、过流放电保护
智能温度控制与过温保护
支持手电筒输出
封装形式：ESOP-16L
应用
移动电源 小风扇、暖手宝 手机、平板电脑等便携设备
