作者：安森美（onsemi） Prasad Paruchuri 工业设备正在向电动化转型，亟需稳健、可靠、高效的电池充电方案。从电动工具到重型机械，其充电器必须能够适应恶劣的环境和不同的电源(120-480 Vac)，并在设计上优先考虑小型化、轻量化和自然对流散热。本文旨在为工程师提供设计此类关键系统的指导，重点讨论拓扑选择和器件选型，尤其是具有颠覆意义的碳化硅(SiC) MOSFET。
现代工业充电体系 工业电池充电器需要支持多种类型的化学电池，这是一个挑战。锂离子电池（尤其是12V-120V范围内的电池）已成为工业应用的主流选择（图1），驱动着从手持工具到物料搬运设备的一切应用。

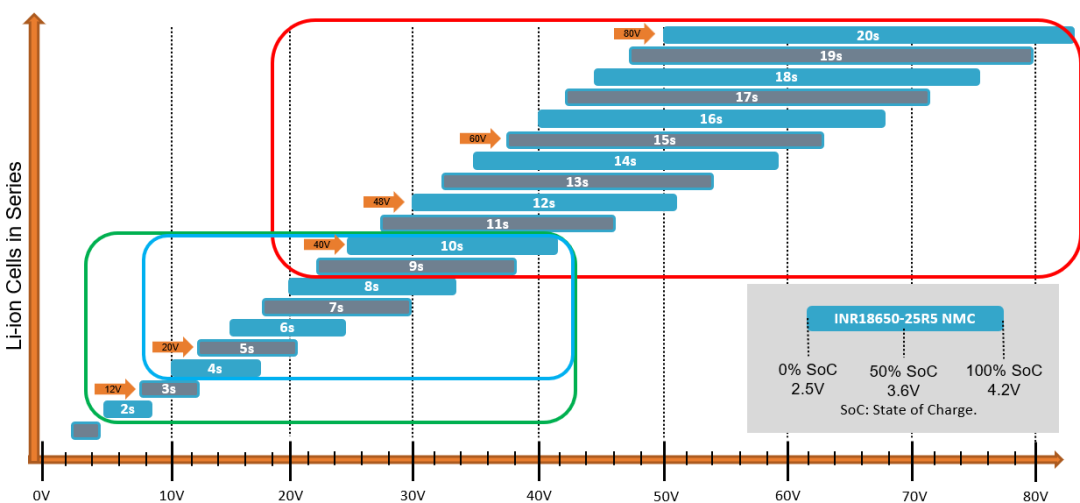

图1.锂离子电池组的典型应用 典型的工业充电器架构包括两个关键电路级： • 功率因数校正 (PFC)：该前端确保高效利用交流电源，尽量减少谐波失真，并实现功率输出最大化。 • 隔离式 DC-DC 级：该级提供隔离以确保安全，并调节输出电压和电流，为电池精准充电。
图2.典型电池充电系统框图 充电过程通常由微控制器管理，以适应不同的电池特性。高频运行是快速充电和提高能效的关键。SiC MOSFET非常适合这种苛刻的环境。它能以高频运行，开关损耗极小，有助于实现紧凑、被动散热式设计——这在工业环境中是一个关键优势。 选择合适的拓扑：PFC级 功率因数校正(PFC)级对于高效率电源转换至关重要。如下是主要的拓扑选择： 1.升压PFC： 这种拓扑（图3）使用广泛，采用的元器件有EMI滤波器、桥式整流器、升压电感器、升压FET和升压二极管。安森美NCP1654/NCP1655这样的控制器通常用于管理功率因数并尽量减少总谐波失真(THD)。对于更高功率的应用，FAN9672/FAN9673等控制器的交错式PFC是更好的选择。 对于升压二极管，650V EliteSiC 二极管性能出色。SiC MOSFET 是高频率、大功率(2kW-6.6kW)应用的理想开关元件。针对较低功率应用(600W-1kW)，可以考虑集成GaN驱动器的NCP1681图腾柱PFC控制器。频率较低时(20kHz-60kHz)，可以使用硅超级结MOSFET或IGBT。在较高功率水平下，一个关键考虑因素是尽量减少桥式整流器的损耗。为提高能效，通常采用半无桥或图腾柱配置的有源开关（Si或SiC MOSFET）。

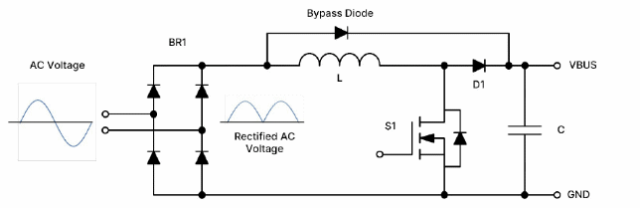

图3.升压PFC拓扑 2. 图腾柱PFC： 图腾柱PFC拓扑（图4）消除了传统的桥式整流器，因此能效更高。它包含EMI滤波器、升压电感器、高频和低频半桥、栅极驱动器以及专用图腾柱PFC控制器（如NCP1681B）。

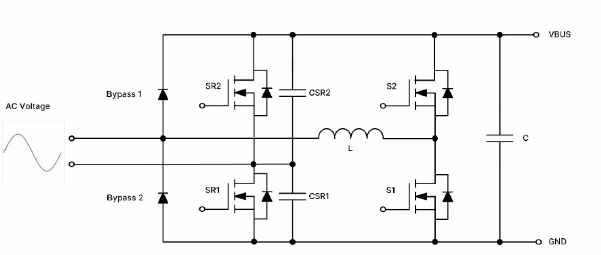

图4.图腾柱PFC拓扑 图腾柱PFC的高频桥臂需要一个低反向恢复时间的功率开关，因此SiC和GaN器件是理想选择。安森美建议，600W至1.2kW的应用采用集成GaN驱动器，1.5kW至6.6kW的应用采用SiC MOSFET。集成SiC二极管的IGBT可以在较低频率(20-40kHz)下使用。低RDS(on)硅超级结MOSFET或低VCE(SAT)IGBT 适用于低频桥臂。 针对较高的功率(4.0kW-6.6kW)，请考虑交错式图腾柱PFC配置。安森美的650V EliteSiC MOSFET，例如适合3kW应用的NTH4L032N065M3S和NTH4L023N065M3S，以及适合6.6kW应用的NTH4L015N065SC1或SiC共源共栅JFET（如UJ4SC075009K4S），是高频桥臂的出色选择。NTHL017N60S5H或SiC组合式JFET（如UG4SC075005L8S）适用于低频桥臂。图5提供了一个基于SiC的3kW图腾柱PFC和LLC电源的实例。（图5所示为基于SiC的3kW图腾柱PFC和LLC电源示例。）
图5.基于SiC的3 kW 图腾柱PFC和LLC电源 |
