双通道采用SOIC-8封装的15MBd CMOS光耦合器-ICPL-075L
发布时间：2025-6-20 09:46
发布者：liao775a
|
工采网代理的光耦合器 - ICPL-075L（双通道）是采用SOIC-8封装的15MBd CMOS光耦合器。该光耦器件运用CMOS集成电路技术，在极低功耗下实现卓越性能。ICPL-075L的核心构件由高速发光二极管与CMOS探测器集成电路组成。每个探测器集成有光电二极管、高速跨阻放大器以及带输出驱动器的电压比较器。

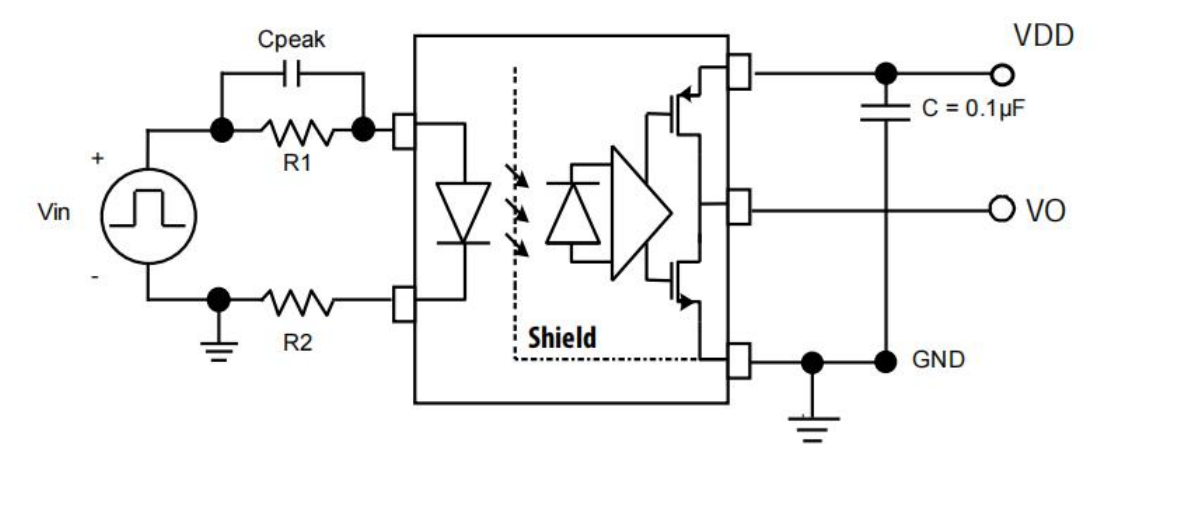

ICPL-075L采用直流驱动，因此无需外接电源。为限制流过LED的电流，建议在5V输入信号时，将210Ω电阻串联连接至LED阳极（即ICPL-075L的1号与4号引脚）。当输入信号为3.3V时，建议改用80Ω电阻与LED阳极串联。 光电耦合器主要由三部分组成：光的发射、光的接收及信号放大。光的发射部分主要由发光器件构成，发光器件一般都是发光二极管，发光二极管加上正向电压时，能将电能转化为光能而发光，发光二极管可以用直流、交流、脉冲等电源驱动，但发光二极管在使用时必须加正向电压。光的接收部分主要由光敏器件构成，光敏器件一般都是光敏晶体管，光敏晶体管是利用PN结在施加反向电压时，在光线照射下反向电阻由大变小的原理来工作的。 在光电耦合器输入端加电信号使发光源发光，光的强度取决于激励电流的大小，此光照射到封装在一起的受光器上后，因光电效应而产生了光电流，由受光器输出端引出，这样就实现了电一光一电的转换。 峰值电容（Cpeak）与输入限流电阻（Rlimit）并联连接以提升速度性能：
光耦 - ICPL-075L的特性： +3.3V和+5V CMOS兼容性 40纳秒较大脉冲宽度失真 3纳秒较大传播延迟偏差 高速：较小15 MBd 10千伏/微秒较小共模抑制 -40°C至105°C温度范围 监管批准（待批准） -UL-UL1577 -VDE-EN60747-5-5 VDE0884-5 -CQC - GB4943.1 光电耦合器 - ICPL-075L的应用： 数字现场总线隔离 CANBus, RS485, USB 多路数据传输 计算机外围设备接口 微处理器系统接口 DC/DC转换器 安芯微在国产光耦合器领域颇有建树，技术以及产品方面已经很完善，如果想了解更多光耦合器的技术资料，欢迎致电联系：133 9280 5792(微信同号)
|
