一款单芯片、单电源、10bit、50MSPS的模数转换器-MS9280
发布时间：2025-5-27 09:14
发布者：liao775a
|
工采网代理的国产模数转换芯片 - MS9280是一款单芯片、单电源、10bit、50MSPS模数转换器；内部集成了采样保持放大器和电源基准源。MS9280使用多级差分流水线架构保证了50MSPS数据转换数率下全温度范围内无失码。

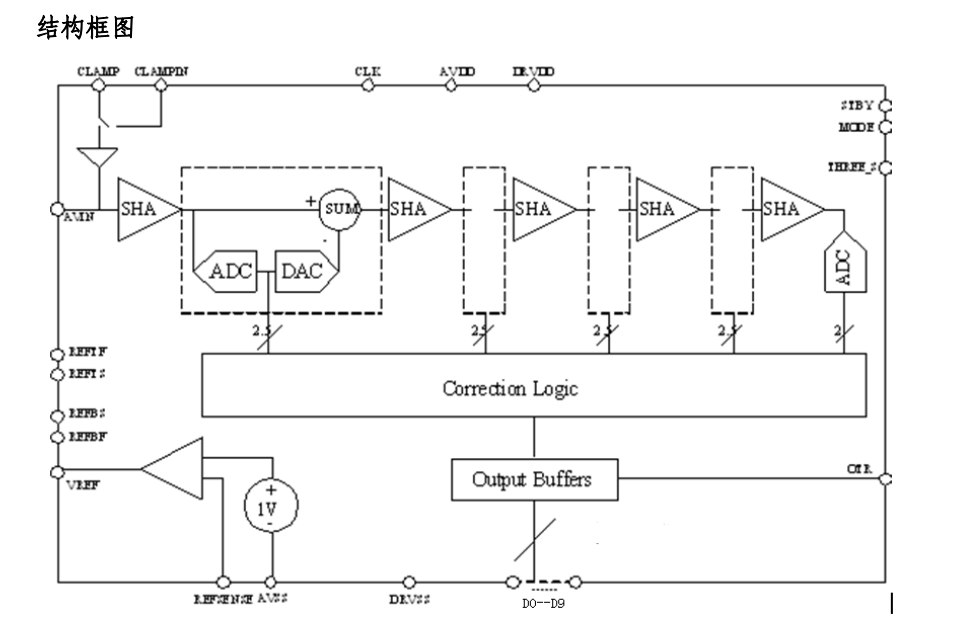

MS9280的输入适合图像视频和通信系统应用；用户可以根据实际需要选择单端输入或者差分输入，也可根据需要选择输入范围和消除失调。 MS9280内部集成的采样保持放大器，既适合复用系统又适合开关全波电压范围的连续信道，采样单信道输入频率可以超过奈奎斯特频率。交流耦合输入可以借助内部的钳位电路移位到一定的固定电平，动态性能非常完好。 MS9280内部集成了可编程基准源。根据系统需要也可以选择外部高精度基准满足系统精度的要求。 单时钟输入控制内部的转换周期；数字输出二进制的数据信息。超出量化范围检测位信息表征了输入信号超过了较小和较大量化范围的信息。 MS9280可工作在2.7V~5.5V单电源范围，适合高速低功耗的应用范围。MS9280适合工业温度范围（－40℃~+85℃）。 结构框图：
高速模数转换芯片 - MS9280的特性： 10 bit、50MSPS、流水线ADC 低功耗：90mV（3V电源下） 宽工作范围：＋2.7～＋5.5V 高线性度：DNL：0.2LSB 低功耗模式控制 三态门输出 量化范围检测 内建钳位功能 高精度可编程基准电源 中频亚采样高达135MHZ 在国产模数转换芯片领域，瑞盟科技便是国产品牌中的佼佼者。了解更多关于瑞盟科技国产模数转换芯片的技术应用，联系ISweek工采网“在线客服”获取产品PDF、技术支持和DEMO板、可申请样片。 在国产模数转换芯片领域，瑞盟科技便是国产品牌中的佼佼者。了解更多关于瑞盟科技国产模数转换芯片的技术应用，请联系：133 9280 5792(微信同号)
|
