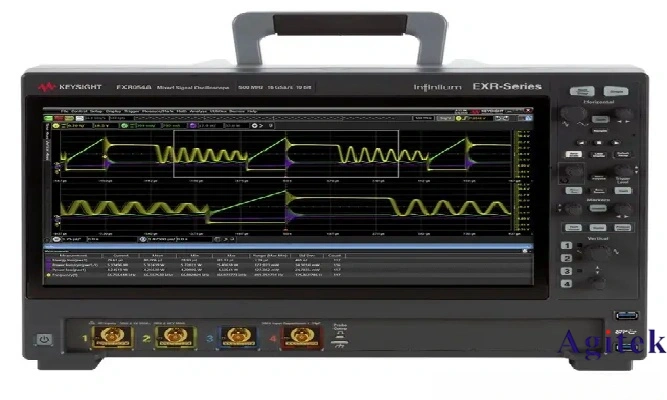

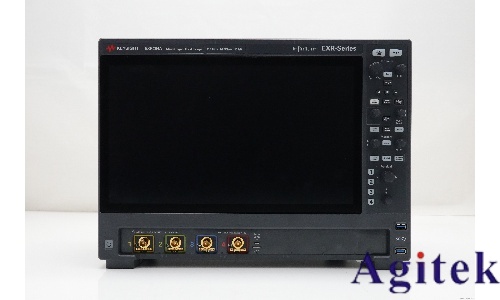

开关电源环路响应测试是评估电源系统稳定性和性能的关键环节，通过测量系统在闭环控制下的动态响应特性（如相位裕度、增益裕度、带宽等），工程师可以优化系统设计，确保电源在负载变化或输入扰动下稳定运行。是德示波器（如InfiniiVision X系列、MSO系列）凭借其高带宽、低噪声、丰富的测量功能以及专用电源分析软件，为环路响应测试提供了高效、准确的解决方案。本文将详细介绍测试原理、步骤、设备配置及数据分析方法，并涵盖常见问题和优化技巧。 一、环路响应测试基础 1. 环路响应测试目的 评估闭环系统的稳定性：通过相位裕度和增益裕度判断系统是否稳定，避免振荡或过冲。 分析动态性能：测量系统对负载突变、输入电压变化的响应速度（如上升时间、稳定时间）。 优化补偿网络：调整反馈回路参数（如RC滤波器、PID控制器）以改善系统性能。 2. 测试原理 环路响应测试通过向反馈路径注入小信号扰动（如正弦波、阶跃信号），并测量系统输出端的响应，从而获取系统的频率响应特性（波特图）。典型测试方法包括： 频率扫描法：通过信号源注入不同频率的小信号，记录每个频率点的增益和相位。 阶跃响应法：通过突然改变负载或输入电压，观察系统恢复稳定的过程。 二、测试设备与连接 1. 测试设备清单 示波器：推荐使用是德示波器（如InfiniiVision X系列、MSO6系列），带宽至少为被测电源开关频率的5倍以上（例如，开关频率为100kHz时，示波器带宽应≥500MHz）。 信号发生器：用于注入激励信号，推荐使用低失真、低噪声的信号源（如Agilent 33500B）。 隔离变压器：用于注入交流信号时隔离直流偏置（如Picotest J2101A）。 探头： 电压测量：推荐使用1:1无源探头（如N2781A，带宽≥35MHz），降低示波器输入阻抗对环路的影响。 电流测量：使用电流探头（如TCP0030A，带宽≥100MHz）监测电感电流或开关管电流。 其他配件：低阻值注入电阻（如5Ω）、BNC线缆、示波器电源分析软件（如Power Analysis Pro）。 2. 系统连接示意图 注：图中RInject为注入电阻，隔离变压器用于隔离直流，避免信号源与被测系统直流电位冲突。 三、测试步骤与配置 1. 系统准备与检查 确认开关电源工作在闭环状态，输出稳定。 断开反馈回路中的补偿电容（如RC网络），将注入点置于补偿网络之前（通常为误差放大器的输出端）。 设置信号发生器输出为低幅度（如10mVpp）、低频率（如1kHz）的正弦波，确保不对系统造成干扰。 2. 示波器配置 通道设置： 通道1：连接反馈电压（或误差放大器输出），使用1:1探头。 通道2：连接注入信号（经隔离变压器或直接通过注入电阻）。 触发设置：选择通道2（注入信号）作为触发源，确保触发稳定。 带宽限制：开启示波器20MHz或50MHz带宽限制，减少高频噪声干扰。 测量模式：启用“数学运算”功能，计算通道1与通道2的幅度比和相位差（如dB=20Log(Vout/Vin), Phase=Phase1-Phase2）。 3. 注入信号设置 频率扫描范围：从10Hz开始，逐步增加频率至系统带宽（通常为开关频率的1/10至1/5）。 幅度设置：保持注入信号幅度足够小（如10mVpp），避免系统进入非线性区。 隔离变压器使用：若使用隔离变压器，需注意其频率响应范围，避免引入额外相位偏移。 4. 数据采集与记录 逐点记录每个频率下的增益（dB）和相位（°），或使用示波器的“波特图自动测量”功能生成完整波特图。 保存关键频率点的波形截图（如0dB交点、相位裕度临界点）。 四、数据分析与系统优化 1. 波特图分析 相位裕度（PM）：在0dB交点处的相位与-180°的差值，推荐值≥45°（理想值60°±10°）。 增益裕度（GM）：相位为-180°时的增益与0dB的差值，推荐值≥6dB。 穿越频率（Fc）：增益为0dB时的频率，决定系统响应速度，通常为开关频率的1/5至1/10。 示例解读：若波特图显示相位裕度仅为30°，需调整补偿网络参数（如增加RC滤波器的电容值）以提升相位裕度。 2. 阶跃响应分析 使用信号源生成阶跃信号（如负载突变），观察输出响应的： 超调量：不超过10%。 稳定时间：在允许范围内（如100μs内）。 振荡次数：越少越好。 若超调过大，可调整PID参数或增加阻尼网络。 3. 优化补偿网络 RC滤波器优化：在低频段增加电容提升相位裕度，高频段增加电阻抑制噪声。 PID控制器调参：根据波特图调整比例、积分、微分系数，使系统在带宽内保持平坦增益和足够相位裕度。 使用示波器辅助工具：如“闭环稳定性分析”软件，自动计算补偿参数建议值。 五、常见问题与故障排除 1. 测量结果不准确 原因：探头接地线过长引入寄生电感，导致高频响应失真。 解决：使用短接地线（如示波器自带的鳄鱼夹附件），或使用差分探头消除共模干扰。 2. 相位裕度不足 原因：补偿网络设计不当或元件老化。 解决：增加相位超前网络（如RC串联补偿）或调整反馈分压比。 3. 示波器噪声干扰 原因：电源纹波或环境EMI干扰。 解决：使用示波器“平均模式”降噪，或为电源系统增加屏蔽罩。 六、安全与校准注意事项 1. 操作安全 确保示波器、信号源与被测系统共地，避免触电风险。 注入信号幅度不得超过系统允许范围，避免损坏器件。 2. 设备校准 定期校准示波器探头和信号发生器，确保测量精度。 使用示波器自检功能（如InfiniiVision的“Self-Cal”）验证仪器状态。 七、实际案例：BUCK变换器环路响应测试 假设某BUCK变换器的开关频率为200kHz，设计要求相位裕度≥45°。测试步骤如下： 1. 连接系统：在误差放大器输出端注入信号，使用5Ω注入电阻。 2. 示波器设置：通道1接误差放大器输出，通道2接注入信号，带宽限制50MHz。 3. 频率扫描：从10Hz扫描至50kHz，记录波特图。 4. 结果分析：发现相位裕度仅35°，0dB交点频率为22kHz。 5. 优化措施：在补偿网络中增加0.1μF电容，相位裕度提升至50°，系统稳定。 通过是德示波器进行开关电源环路响应测试，可以高效评估系统稳定性并指导补偿网络优化。掌握正确的测试方法（如注入信号隔离、探头选择、数据分析）和优化技巧，有助于设计出高性能、高可靠性的电源系统。此外，结合示波器的 自动化测量功能和专用分析软件，可进一步提升测试效率和准确性。
|
