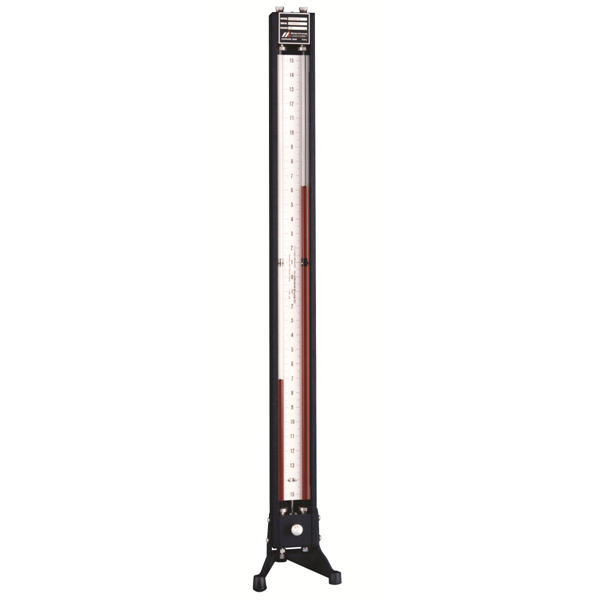

20DAX40高压U型管压力计

20DAX40高压U型管压力计设计用于测量zui大工作压力为 400PSI的压力、真空或压差。

该压力计结构非常坚固,主要用于高线压操作。仅使用精心挑选的完全退火玻璃管。压力计刻度的位置允许快速、准确地读取指示柱。

U 形管压力计是压力测量的主要基本标准。

压力测量是通过平衡指示液体的垂直压头与待测压力来实现的。由于压力计中没有凸轮、齿轮或杠杆,因此读数非常推确。


结构

压力计本体有一个铝槽,铝槽与不锈钢和块连接。润湿部件为 304SS 型。

玻璃管的每个端块都用氟橡胶垫片密封,并以一定的间隔支撑,以防止玻璃管在压力升高时变形。该压力计使用两根独立的直管来代替传统的U型玻璃管。为了连接两根垂直的玻璃管脚以形成U形,压力计下端块要进行交叉钻孔。

压力计刻度的背景为白色不反光缎面,刻度和字符为黑色。刻度可调,用于零点指示液体。

运输盖可防止灰尘和湿气进入设备,并在压力过高导致指示管断裂时保护操作人员。

标准的压力连接是在上端块的顶部插入 1/4英寸的内螺纹管。下端块底部的排水塞可排出压力计指示液和清洁玻璃指示管。仪器表面为耐用的黑色氨基甲酸乙酯纹理。


规格

刻度

A-线性英寸和十分位

B-使用水银的英寸水压

C-使用水银的磅和十分之一(PSI)

F-线性厘米和毫米

G-使用英寸和十分之几的水压Meriam 827 红油

H-使用 Meriam 175 Blue Fluid 时的十分之一英寸水压Meriam 175 蓝色流体

I-使用五分之一英寸的水压Meriam 295 红色液体
