1A锂电池充电管理芯片，USB输入，PW4056HH适用于中高端和海外
发布时间：2024-10-26 16:28
发布者：林百万666
|

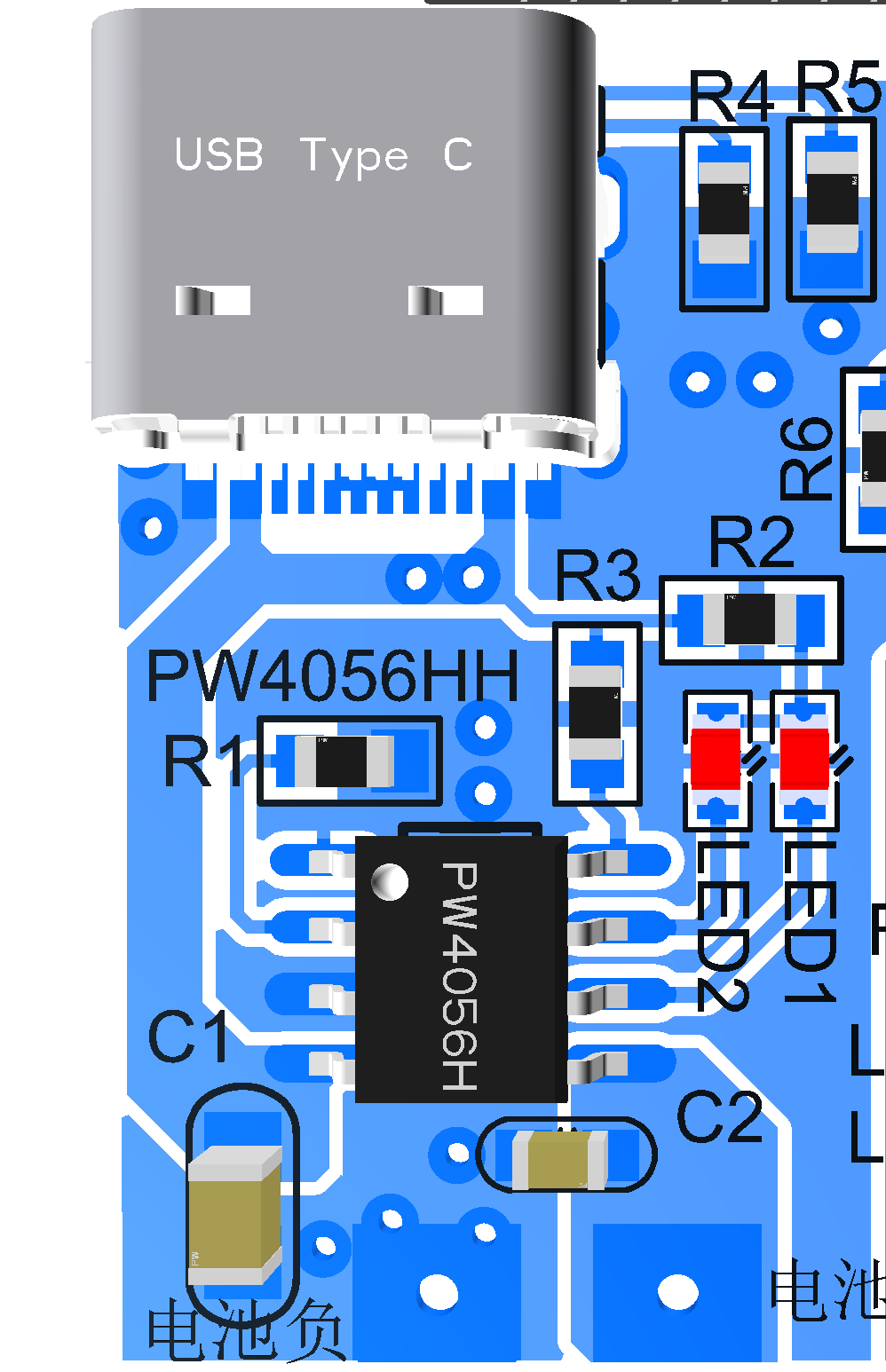

PW4056HH适用于USB口输入，可达1A充电电流给锂电池充电的1A锂电池充电管理芯片。 PW4056HH亮点： 外围简单，线性降压，无需电感 内置锂电池充电管理 通过外围电阻的阻值来可调充电电流0.2A-1A之间 双LED灯指示 NTC电池过温保护，不用可把NTC脚接地即可。

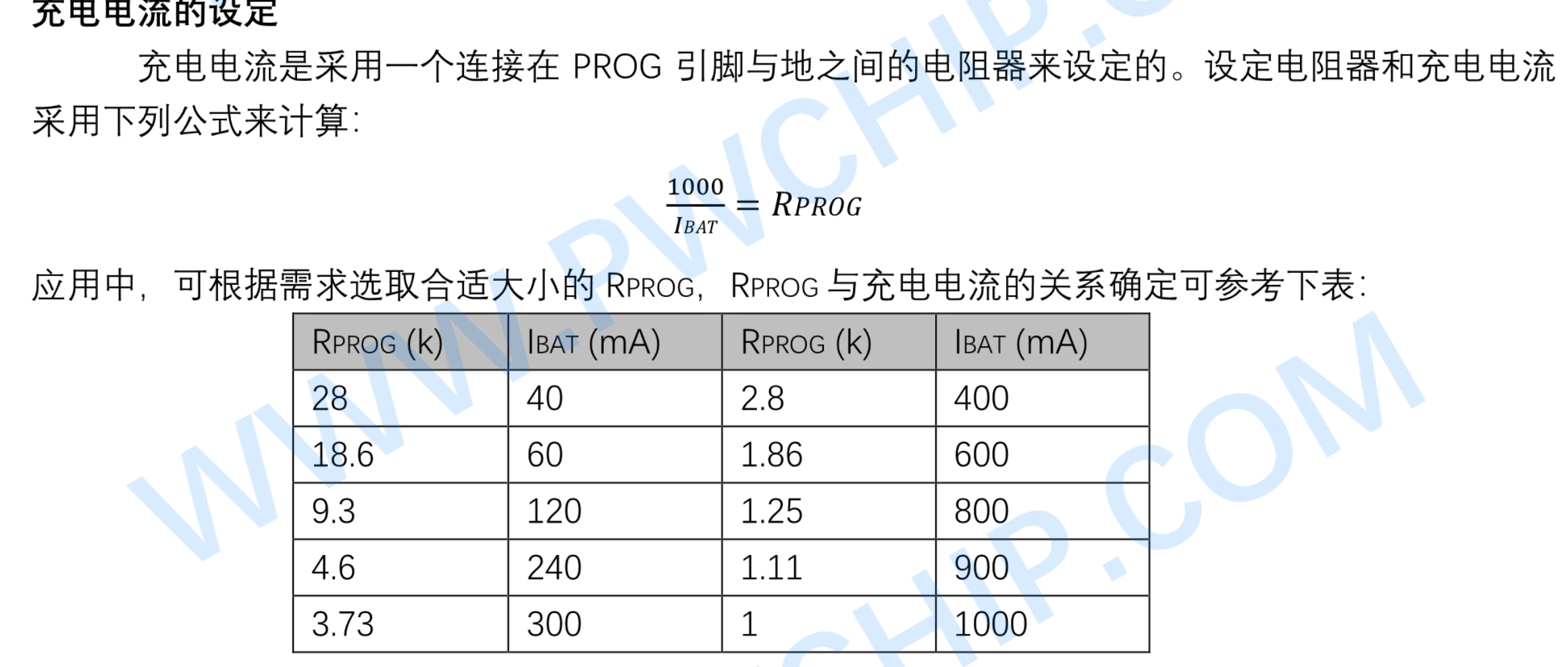

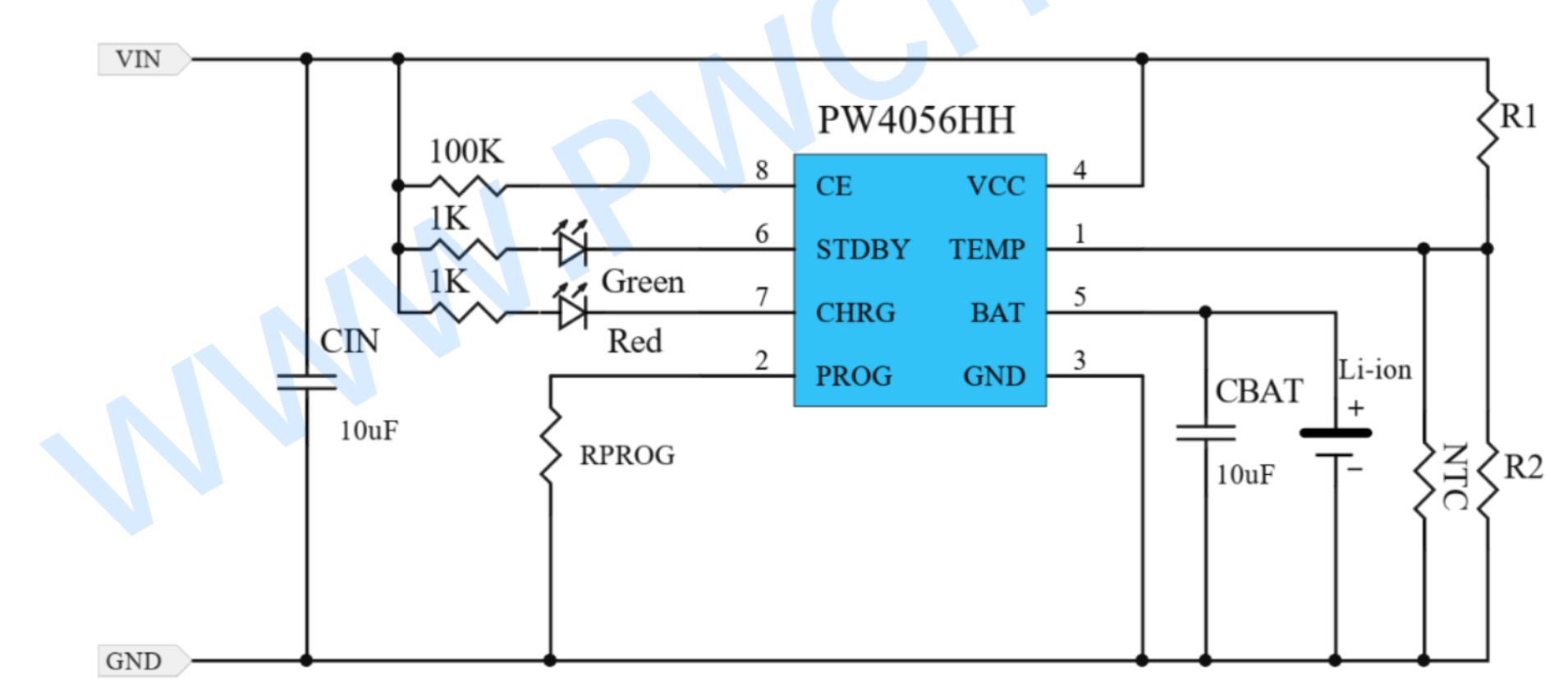

PW4056HH充电电流和NTC过温保护设计参考：
如不需要NTC过温保护，可以把1脚接地，R1和R2和NTC电阻去掉即可。

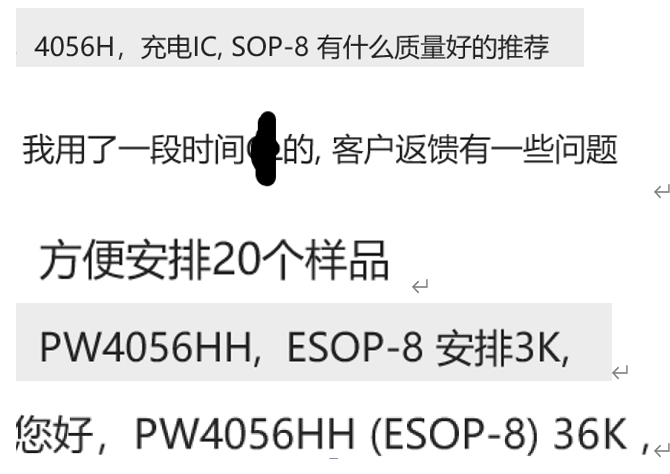

PW4056HH与竞品的优点： 输入采用集成OVP过压保护 （输入达到6.8V时，PW4056HH关闭充电，输入拉低后自动恢复充电，） 输入引脚耐压采用高压工艺，输入脚VCC耐压可达28V BAT电池引脚耐压采用高压工艺，BAT电池端引脚耐压可达20V PW4056HH为什么是适用于中高端 PW4056HH内部晶圆面积大于常规品，增强稳定性，抗干扰能力 硬成本投入高，内部晶圆框架大，温度会由于竞品一些 采用一流封装厂（成本增加），好处是提高增强产品一致性和稳定性 当其他竞品有不良时，PW4056HH常常可以作为替换后，并无再发现问题。（目前有10家大批量工厂是竞品不良找过来的，更换后一直持续用PW4056HH）

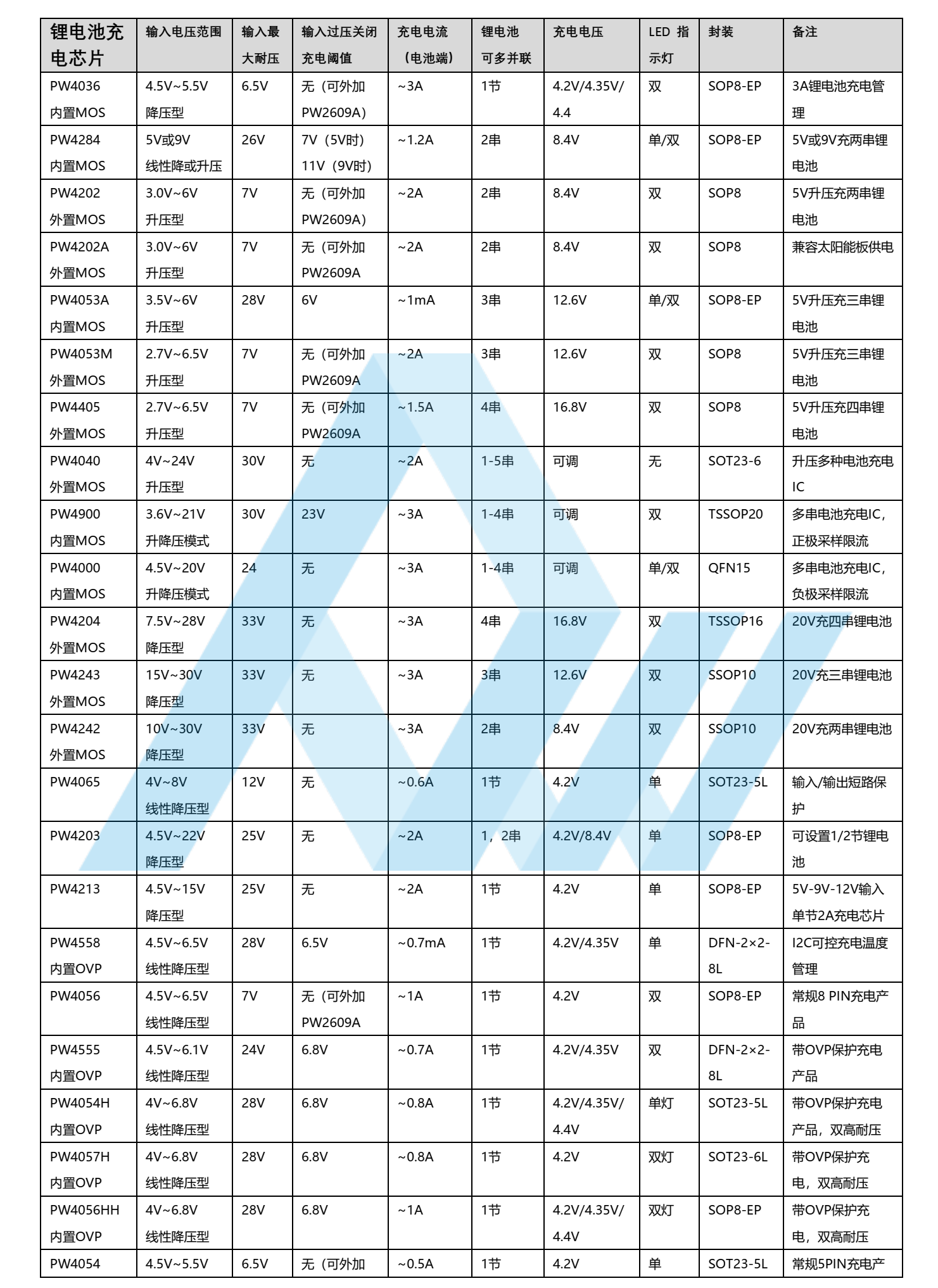

降压型：输入电压要高于电池电压最高电压?V 起，根据不同 IC 压差不同。一般 2-3V 起； 线性降压型：输入电压要高于电池电压（无电感，常见的 4054， 4056 就是） 升压型：输入电压要低于电池电压最低电压； 升降压型：无要求电压谁高低； 内置 OVP： 防止输入尖峰高压和高压输入时，导致 IC 损坏，如达到输入过压关闭阈值 6.1V 以上时，输出为 0V，不充电。很 多没带 OVP 的充电芯片需要面对市场上快充充电器/劣质充电器的严格考验，会在消费者端收到一定很小比例的客诉，就是瞬间尖峰高压和异常高压输入导致。 更多型号需在原厂网站查看：平芯微 |
