AP8852 60V,480KHz,0.5A 宽电压降压型恒压驱动芯片高电压功率转换方案

发布时间：2024-7-5 15:33 发布者：swzbl12345

产品概述：

AP8852 是一款内部集成有功率MOSFET管的降压型开关稳压器。以电流模式控制方式达到快速环路响应并提高环路的稳定性。宽范围输入电压（4.5 V至60V）提供0.5A电流的高效率输出，可在移动环境输入的条件下实现各种降压型电源变换的应用。0.1uA的关机静态电流适合电池供电场合的应用。故障状态的保护包括逐周期电流限流保护和热关机保护。电路外围简单，封装采用SOT23-6L。

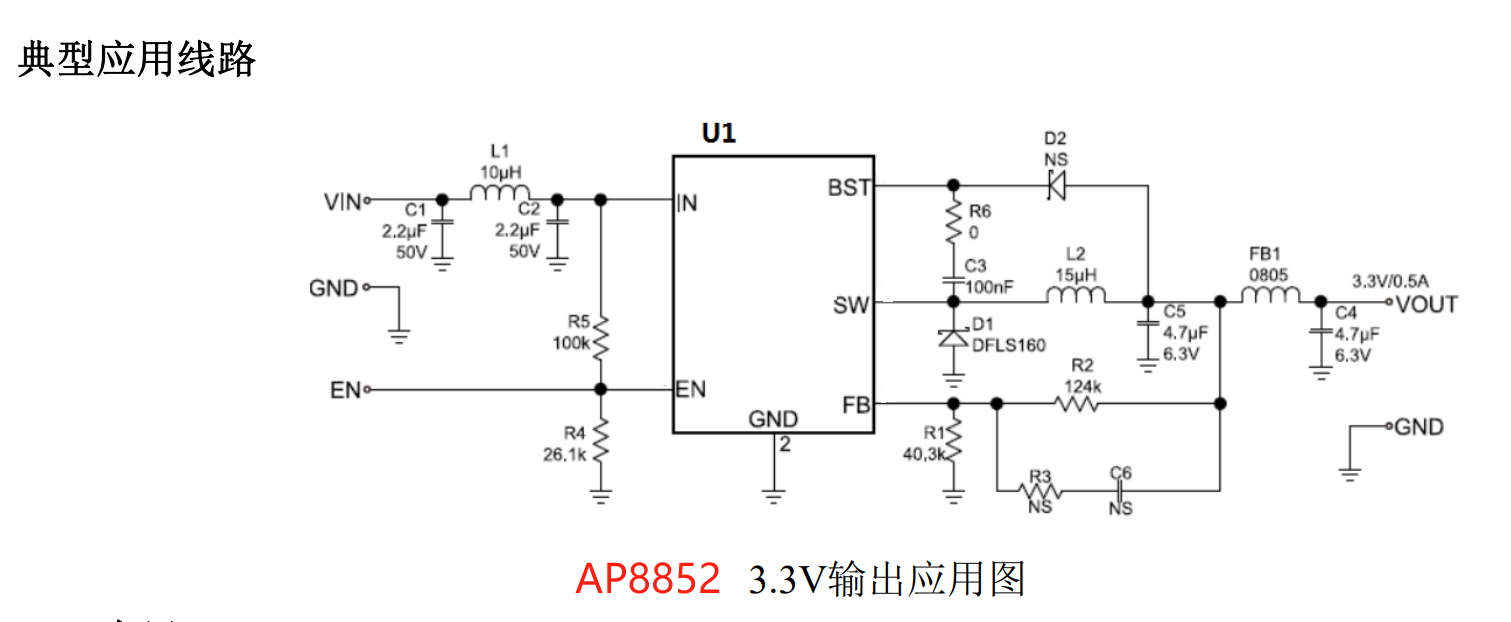

工作原理及应用

AP8852 是一款480KHz震荡频率、内部集成有高压功率MOSFET的电流模式降压型开关稳压电路，电路内部误差放大器的输出是比例于峰值电感电流，将反馈信号与内部0.812V基准电压比较，稳定输出的电压。它具有宽输入电压范围，精确的电流限制，非常低的静态工作电流适合使用电池供电的应用场合。

产品特点

·0.5A输出峰值电流

·热关断保护

·4.5V至60V宽工作电压范围

· > 90%的效率

·1Ω的内部功率MOSFET

·输出从+ 0.81V到0.95Vin可调

·480KHz固定开关频率

·低关机模式电流:<1uA

·逐周期过流保护

·6脚的SOT23封装

产品应用

·高电压功率转换

·分布式电力系统

·汽车系统

·工业电力系统

·电池供电的系统
