DALI应急解决方案

发布时间:2024-6-23 12:45    发布者:zj813267849
关键词: DALI应急 , DALI2应急 , DALI-2应急 , DT1


申明:已过DALI-2认证,欢迎交流13923882807
一:种类:DT1,DT1 NFC,DT1 D4i
二:支持功能:
      1ALI-2应急(TYPE A,TYPE B,TYPE C,TYPE D),带温度监测
      2:常规应急(DALI接口悬空时)
三:当DALI接口悬空时,进入常规应急,Auto Test自动测试
      1:欧规1小时,3小时
       2:中东 3小时
       3:澳规 1.3小时(首次放电测试2小时)
       4:美规 1.5小时,120/277V

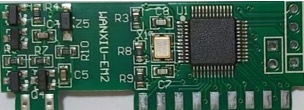

四:引脚描述
No
名称
Type
功能定义
PIN 1
PIN 22
DA
IN/OUT
DALI输入/输出
PIN 2
PIN 21
DA
IN/OUT
DALI输入/输出
PIN 3
Maintain Mode
IN
TYPE B:
H:Non-Maintain Mode,需要给该引脚一个高电平(2.0V~VCC),引脚悬空为高电平。
L:Maintain Mode,应急灯常亮,应急灯只在应急和测试时亮,需要给该引脚一个低电平(0V~0.3V)。
TYPE D:不支持Maintained模式,此引脚功能悬空。
PIN 4
DC-DC 应急LED控制
OUT
Type B模块
DC-DC输出开关(输出口):用于控制打开或者关闭应急照明灯,高电平为ON,低电平为OFF。
1. 有AC并且在Maintain模式下,DALI系统下发ON/OFF指令可以直接改变PIN4电平控制应急灯进行亮灭变化。Maintain 模式默认为ON状态。
Non-maintain模式默认为OFF,且不支持ON OFF指令。
2. 无AC时,则进入应急状态,PIN4输出高电平点亮应急灯。
直到电池低于截止电压,PIN4输出低电平,关闭应急输出。
也就是Maintain模式PIN4默认状态和应急状态都为高电平,收到OFF指令或应急截止时,变为低电平。
Type D模块
DC-DC输出开关(输出口):用于控制打开或者关闭应急照明灯
1 :AC模式P4输出低电平,停电时 进入应急状态,PIN4从低电平变为输出高电平,打开应急照明灯。
2 :应急结束时,从高电平切换为低电平,关闭应急照明灯。
3 : 在有AC的情况下,启动测试时 包括功能检和持续检  下4脚也输出高电平,打开应急输出对电池进行放电。
4 : 在应急模式下,检测到电池低于截止电压,则关闭PIN4输出。
PIN 5
模块供电开关
OUT
应急回路开关(输出口):用于控制打开或者关闭单片机供电
1:输出高电平时,允许外部给单片机供电
2:输出低电平时,关闭模块供电,单片机停止工作。
3:正常情况下5脚持续输出高电平,在电池到达过放电下限时(参考11脚数据),5脚输出低电平 ,关断模块供电减少对电池电量的消耗,从而避免电池过放电。
PIN 6
Battery charge
电池充电输出开关
OUT
电池充电输出开关(输出口):用于控制打开或者关闭电池充电,和7脚、10脚配合用于控制电池充放电管理。
1:输出高电平时,打开电池充电回路,电池开始充电
2:输出低电平时,关闭电池充电回路,电池停止充电
3:在充电模式下,输出高电平,应急模式(包括功能测试和电池持续时间测试)下输出低电平
4:在充电模式下,检测到电池故障6脚不动作
PIN 7
电池空载检测
以及电池温度检测
ADC IN
电池空载以及NTC温度检测检测,用于检测电池是否空载、是否处于高温、或低温保护状态。此引脚连接电池包的NTC信号,NTC电阻B常数为3590±1%。
NTC电阻25℃阻值10k,100k均可,应急电源主PCB板上需连接对应阻值的固定电阻。
例如:电池内部10k/100k NTC电阻连接GND,应急电源主板上放置10k/100k 1%电阻一端接3.3V,一端接NTC信号,电池未连接时 NTC信号被10k/100k电阻上拉到3.3V。
电池温度与NTC信号电压关系:
①电池温度0℃时,NTC信号为2530mV。
②电池温度25℃时,NTC信号为1650mV。
③电池温度55℃时,NTC信号为765mV。
1:若7脚输入电压 ≥ 3.2V 表示电池空载
2:若7脚输入电压 在2.53~3.2V范围 表示电池处于低温保护模式,停止充电。
3:若7脚输入电压  在0.765~2.53V范围电池表示电池恢复正常,正常充电。
4:若7脚输入电压  ≤0.765V范围电池表示处于高温保护模式,停止充电。
上述第2、4种状态停止充电时,6脚输出低电平。
PIN 8
Jumper
ADC IN
小时数电压输入,用于选择1H/1.5H/3H。MCU只在上电复位时读取一次引脚电压。
1H:0.0V~1.0V
1.5H:1.0V~2.0V , 1.5H档位,首次电池放电测试时间为2H。
3H:2. 0V~VCC
PIN 9
LED detection
ADC IN
输出电压检测(输入口),用于检测应急照明灯是否正常
1:若9脚输入电压 > 2.77V || 9脚输入电压 < 0.33V 表示应急照明灯故障
2:若9脚输入电压 > 0.33V &&9脚输入电压 < 2.77V 表示应急照明灯正常
Non-Maintain mode如果检测到故障,在当前状态下不能恢复,必须要状态切换后(市电-应急或者应急-市电),再重新进行检测恢复;或者MCU复位后恢复。
功能、放电测试过程中,如果检测到负载故障,测试将会终止并输出测试失败结果。
应急过程中,如果检测到负载故障,会进行间歇性点灯检测故障是否已修复。
PIN 10
AC Input
市电电压检测
ADC In
市电电压检测(输入口),用于检测市电经过变压器后的电压,判断此时应该工作在充电模式还是应急模式
1 : 若10脚的输入电压 <1.5V,表示此时应进入应急模式
2 : 若10脚的输入电压 >1.7V,表示此时应进入AC模式
PIN 11
Battery  Voltage
电池电压
ADC In
电池电压检测(输入口),用于检测电池电压,和7脚配合判断电池状态正常或者异常
1:若11脚输入电压 < 0.2V 表示电池短路
2:若11脚输入电压 > 0.2V && 7脚输入电压 < 0.8V 表示电池恢复正常
3:若11脚输入电压 > 1.75V 表示电池充饱,停止充电
4:若11脚输入电压 < 1.3V 表示电池放电下限;
5:若11脚输入电压 < 1.1V 表示电池过放下限;
PIN 12
继电器 ON/OFF
OUT
TYPE B:此引脚悬空不用。
TYPE D:电源输入开关控制口(输出口):用于控制外部LED驱动开关,仅Type D支持此功能。
1:输出高电平时,打开继电器,外部常亮驱动可以驱动应急照明灯常亮
2:输出低电平时,断开继电器,外部常亮驱动无法控制应急照明灯常亮
3:在充电模式下输出高电平,应急模式(包括功能检和持续检)下输出低电平
PIN 13
自检开关
IN
H:悬空状态,引脚默状态认为高电平
L:当给该引脚一个低电平(小于0.3V), 开关按下200ms~1秒,启动1次功能测试,对电池放电5秒,检查基本功能是否正常。
自检开关按下3-10秒,启动电池持续时间测试,检测电池容量是否满足应急时间要求。
此引脚需连接3.3V TVS保护元器件,或将开关信号通过其它器件进行信号转换后再连接到模块引脚,防止在测试开关附近做耐压测试或静电测试时 芯片引脚被击穿导致芯片损坏。
PIN 14
预留
NC
悬空,不使用
PIN 15
Red LED(G)+
OUT
连接双色LED指示灯红色引脚,红灯亮时,此引脚为高电平
参看指示灯状态说明
PIN 16
Green LED(G)+
OUT
连接双色LED指示灯绿色引脚,绿灯亮时,此引脚为高电平
参看指示灯状态说明
PIN 17
预留
NC
悬空,不使用
PIN 18
预留
NC
悬空,不使用
PIN 19
VCC
IN
VCC 输入引脚,供电范围是 3.3V ±2% ,当有A接入时由 AC 供电,没 AC 接入时由电池供电, 3.3V以下工作电压可以根据需求进行定制
PIN 20
GND
IN
模块电源地输入引脚
