DC-DC60V降压恒压芯片 60V降12V/3A 5V/3A 洗地机、扫地机专用恒压电源IC

小郑

方案名称：DCDC60V降压恒压扫地机、洗地机专用芯片

方案品牌：森利威尔


扫地机是指扫地机器人。在不久的将来像白色家电一样成为每个家庭必不可少的清洁帮手。产品也会由初级智能向着更高程度的智能化程度发展，逐步的取代人工清洁。
随着中国国内生活水平的不断提高，原本一直在欧美市场销售的扫地机器人走入平常百姓家，并被越来越多的人所接受。

方案描述：
SL3036D是一款兼容宽输入电压范围的开关降压型DC-DC。芯片内置60V/5A功率MOS。
SL3036D采用固定频率的PWM峰值电流模控制方式，具有低待机功耗、快的响应速度，以
及优异的母线电压与负载调整率。典型开关频率为140KHz。轻载时会自动降低开关频率以获
得高的转换效率。
SL3036D同时支持输出恒压与输出恒流。SL3036D内部集成软启动以及过温保护电路，输
出短路保护，限流保护等功能，提高系统可靠性。


洗地机是一种适用于硬质地面清洗同时吸干污水，并将污水带离现场的清洁机械，具有环保、节能、高效等优点。洗地机分别为半自动洗地机、全自动洗地机、手推式洗地机、驾驶式洗地机。
洗地机在中国的使用时间不长，而在发达国家的社会各个领域的使用已经非常普遍，特别是一些车站、码头、机场、车间、仓库、学校、医院、饭店、卖场等具有广阔硬质地面的场所，以机械代替人力的清洁理念已深入人心。

方案特点：
宽输入电压范围：8V~55V
输出电压从4.2V到30V可调
支持输出恒压恒流
支持输出12V/3A；5V/3A
高效率：可高达96%
工作频率：140kHz
低待机功耗
内置过温保护
内置输出短路保护

方案应用：
恒压源、电动汽车、电动自行车、电瓶车、扭扭车、卡车

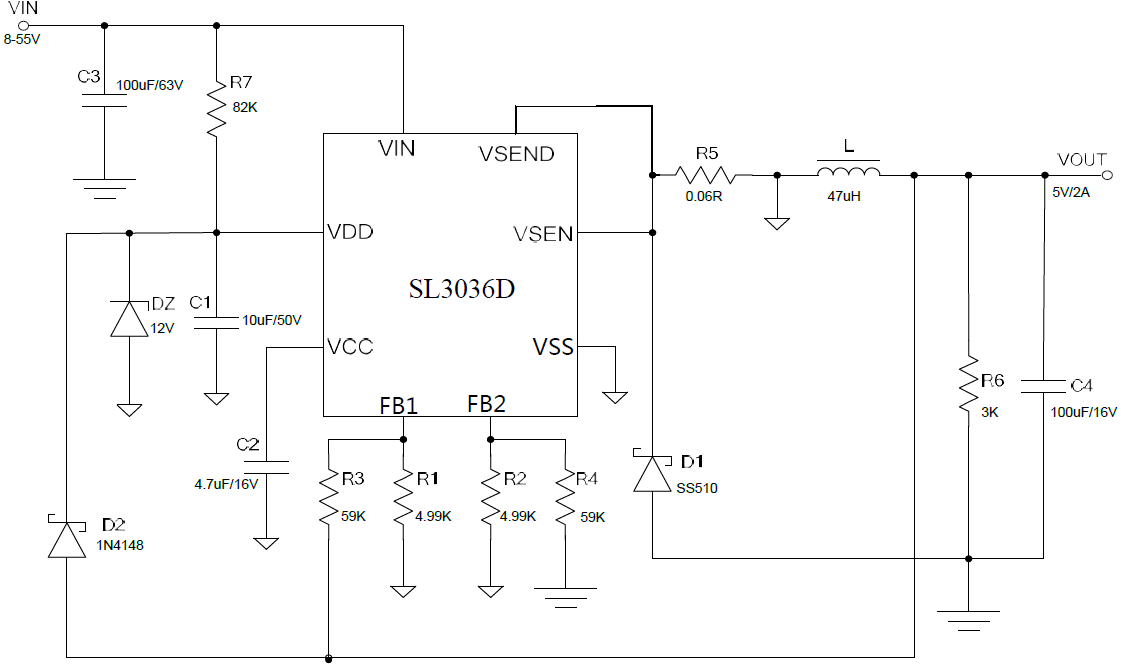

典型电路图：
