MT9514S非隔离20w-240ma

哈哈加油

1美芯晟MT9514S非隔离20w-240ma
2品牌：美芯晟
3特点：
单级有源PFC实现了高功率因数（功率因数>0.9）
内置高压供电电路，无需外置VDD电容及供电电路内置积分器，无需外置COMP电容
集成THD补偿电路
集成奇次谐波补偿电路，抑制高次谐波失真
内置线电压补偿
内置驱动脚去磁检测，节省外置反馈电阻
高精度的LED输出电流
优异的线性调整率和负载调整率
临界导通模式运行
集成输入过压保护，输入电压高于375Vac关断，320Vac恢复。抗浪涌能力强，更加安全可靠
通过ROVP脚，设置不同输出过压保护阈值
多种保护和自动恢复功能
具有软启动功能
SOP7封装
4性能：MT9514S 是一款高功率因数、非隔离 LED 驱动芯片。它采用实地降压式开关电源的架构，工作在准谐振模式，同时使效率和抗电磁干扰的性能都得到提升。MT9514S 通过内部集成的高压供电电路供电，无需外部 VDD 电容。通过内部数字积分器实现误差积分功能，节省了 COMP 管脚及 COMP 电容。MT9514S通过内部集成的 THD 补偿电路，可以满足更低 THD和奇次谐波的需求。MT9514S 内部集成了多重的保护功能，比如输入过压保护、逐周期过流保护、过温折返保护、输出短路保护、输出开路保护等等，提高了可靠性，并且所有保护均具有自恢复功能。芯片通过 ROVP 脚的外部电路连接（如开路、接地或连接不同阻值的电阻），来调节输出过压保护功能。MT9514S 内置反馈电路和高压 MOSFET，极大地精简了外围电路，节省了 BOM 成本。
5应用： LED球泡灯，射灯， LED灯管， 其他 LED 驱动应用

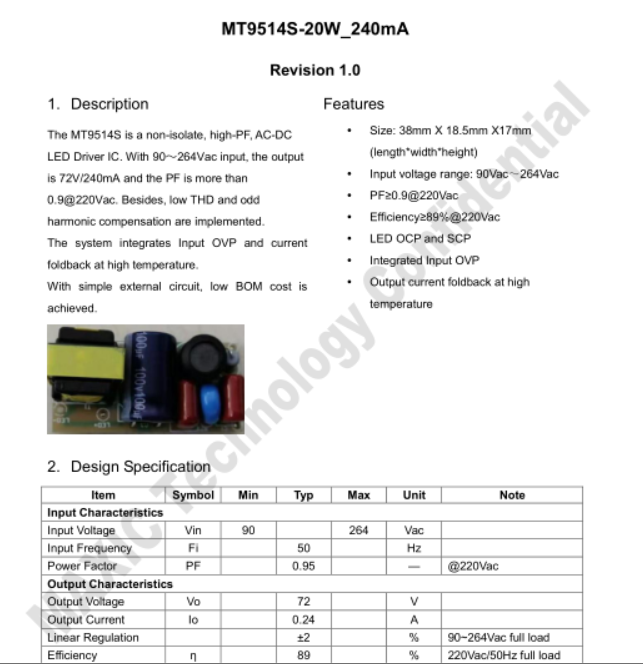

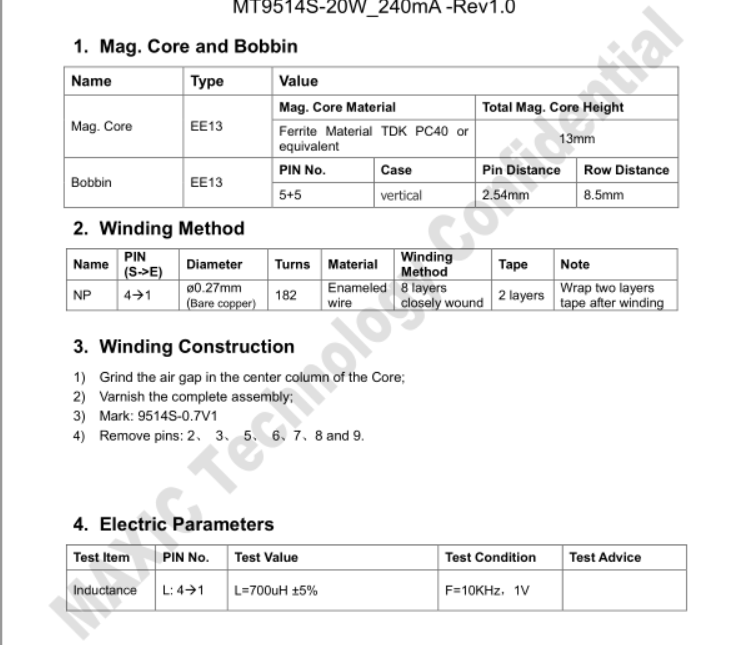

6原理图和测试：

7资料索样联系：郭生QQ：3301086671
