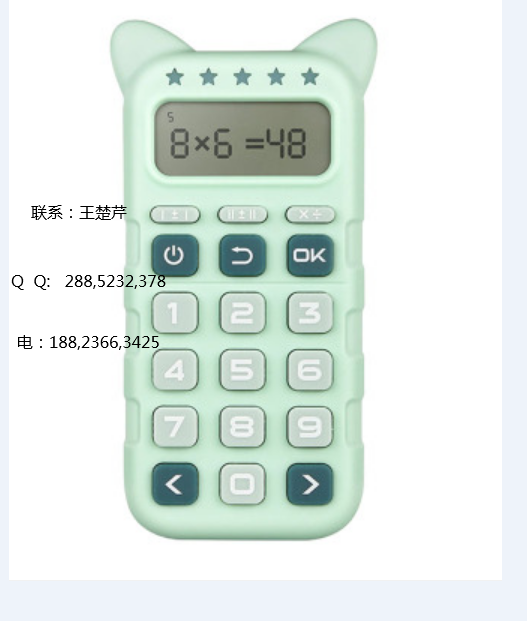

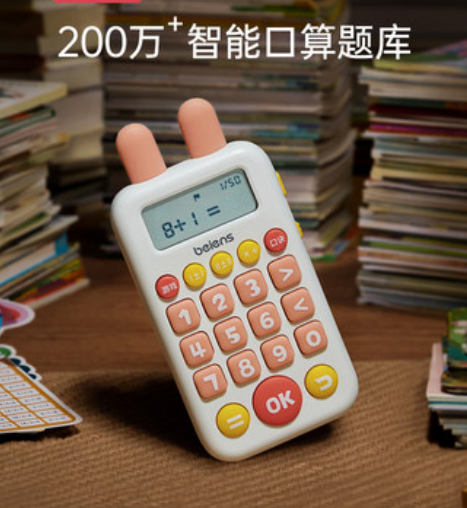

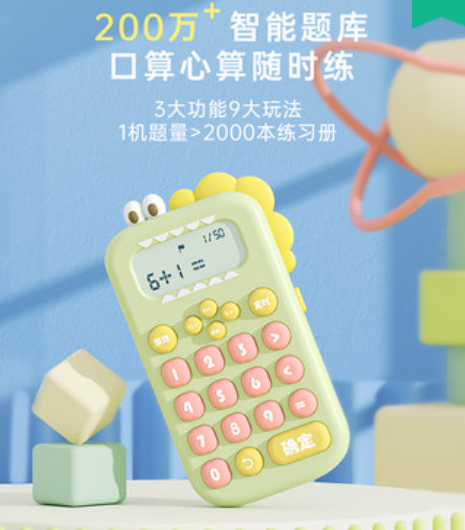

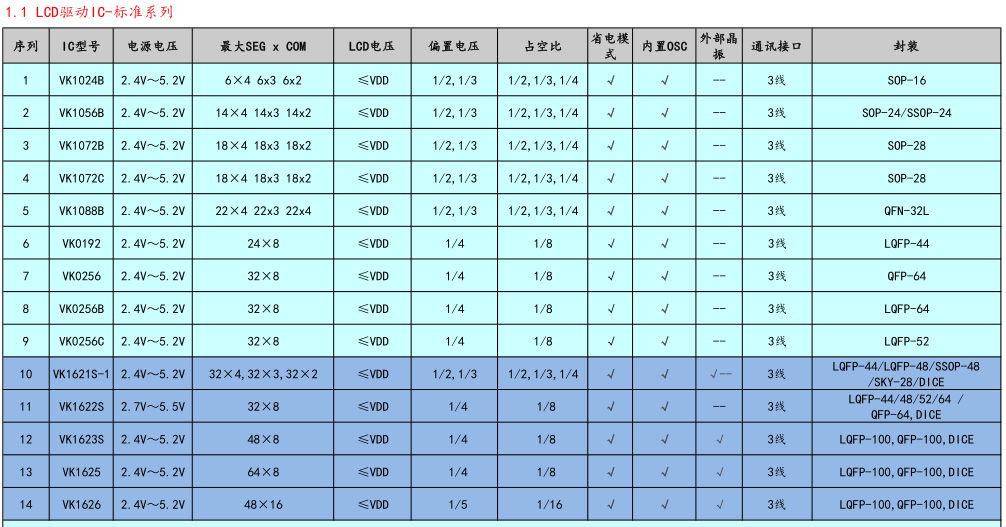

智能数学宝方案： LCD液晶段码屏驱动芯片VK1621多种封装选择 永嘉微电原厂技术支持

V18824662436

产品型号：VK1621B

产品品牌：永嘉微电/VINKA

封装形式：SSOP48/LQFP48/LQFP44/SDIP28/ DICE

产品年份：新年份

联 系 人：王楚芹

KPP1754
概述

VK1621B是一个点阵式存储映射的LCD驱动器，可支持最大128点（32SEGx4COM）的LCD屏，也支持2COM和3COM的LCD屏。单片机可通过3/4个通信脚配置显示参数和发送显示数据，也可通过指令进入省电模式。

特点：

• 工作电压 2.4-5.2V

• 内置256 kHz RC振荡器（上电默认）

• 可外接32.768kHz晶体振荡器（OSCO,OSCI）

• 可外接256kHz时钟源（OSCI）

• 偏置电压（BIAS）可配置为1/2、1/3

• COM周期（DUTY）可配置为1/2、1/3、1/4

• 内置显示RAM为32x4位

• 蜂鸣器频率可配置为2kHz、4kHz

• 省电模式（通过关显示和关振荡器进入）

• 时基和看门狗共用1个时钟源，可配置8种频率

• 时基或看门狗溢出信号输出脚为/IRQ脚 (开漏)

• 3/4线串行接口

• 软件配置LCD显示参数

• 写命令和读写数据2种命令格式

• 读写显示数据地址自动加1

• 3种显示数据的访问方式

• VLCD脚提供LCD驱动电压（）

• 封装

SSOP48(300mil)(15.9mm x 7.5mm PP=0.635mm)

LQFP48(7.0mm x 7.0mm PP=0.5mm)

LQFP44(10.0mm x 10.0mm PP=0.8mm)

SDIP28(288mil)(35.3mm x 7.3mm PP=2.54mm)

DICE
