安泰测试给西安电子科技大学提供实验室方案—(二)AFG31000的特点与案例应用

[复制链接]
发表于 2022-4-20 19:02:42 | 显示全部楼层 |阅读模式
关键词: 西安电子科技大学 , 函数信号发生器
Agitek小编今天带您学习给西安电子科技大学实验室提供的方案:AFG31000的特点与案例应用。

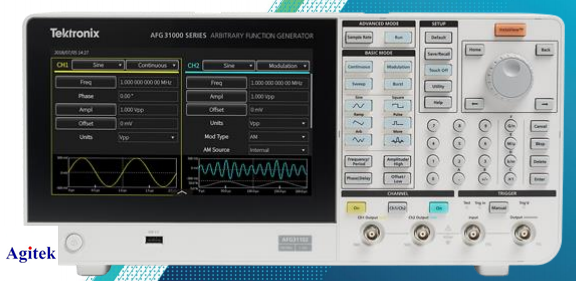

函数信号发生器AFG31000 系列是泰克推出的全新智能型 AFG,内置任意波形发生和实时波形监测功能,提供高级波形生成和编程功能,支持波形监测,拥有触摸屏界面。
(一)创建AFG新标准
超越传统AFG的新一代AFG
四个业内第一
①9电容
②实时监控加载在待测件上的波形(InstaView™)
③内置波形序列编辑器
④内置任意波形编辑器,可以用手指来直接绘制波形
(二)电子设计高铁
通过多普勒效应来监控列车速度
• AFG产生不同频率的脉冲来模拟移动物
体(如列车/车辆等),DSP通过测量频
率来计算相对速度
正弦信号会需要用特定的任意波来调制
(三)半导体/器件MOSFET/IGBT
器件的动态性能表征 双脉冲测试
• AFG 和放大器生成双脉冲信号 (VGE) 通过驱动IGBT的栅极来表征它的动态特性,触发实验,上升时间或切换损耗等
示波器测试VCE IC (通过电流探头)
(四)电子设计汽车
在今天的汽车中,霍尔效应传感器主要用来测量发动机系统中rpm(速度)及曲轴和凸轮轴位置,以及ABS系统,ESP系统中的轮胎速度等
通过用 AFG可以模拟出可变频率的脉冲序列
(五)研究 - 物理
模拟GEIGER-MULLER TUBE 脉冲
• Geiger 计数器是用于检测和测量电离辐射的仪器,它广泛的应用于实验物理,核工业,辐射剂量测定、辐射防护等。
研究人员用突发模式来模拟脉冲序列
(六)自动测试 测试工程师 / 质量工程师
(七)压力测试– 工业
工业自动化
• 通过AFG输出上千种不同频率/幅度组合的波形(正弦/方波)来模拟噪声记载到待测件,测试待测件的承受范围
示波器抓取待测件的响应,并记录到报告中
频率范围 10 kHz to 3 MHz
幅度范围 mV to 160V
(八)军工航天
美国空军VDATS 系统(多功能仓储自动
测试站)
(九)功率电子市场增长情况
功率电子增长原因:
➢ 对替代能源系统(如太阳能和风能)需求量大
电动汽车增长
➢ 推动实现更高的能效
电动汽车和其他应用是 功率转换器设备(IGBTs和MOSFETs)增长的主要推动因素。
(十)双脉冲测试
➢ 可以在AFG31K上下载应用软件
创建不同脉宽的脉冲
可以在不到一分钟内创建测试,与使用传统方法 相比,为工程师节省了几个小时的时间
如需了解更多,欢迎您了解西安安泰测试设备有限公司,访问安泰测试网。
