AAFD-DU多回路故障电弧探测器高校项目解决方案

发布时间:2022-4-19 12:14    发布者:安科瑞仲晓栋
关键词: 故障电弧探测器
AAFD-DU多回路故障电弧探测器高校项目解决方案
安科瑞 仲晓栋18795656237

摘要故障电弧集中显示单元对接入线路中的故障电弧传感器进行统一检测。故障电弧传感器可以对故障电弧(包括故障并联电弧、故障串联电弧)进行合理的检测,当检测到线路中存在引起火灾的故障电弧时,显示单元可以进行现场的声光报警,并将报警信息传输给电气火灾监控设备。集中显示单元可同时通过对配电回路的剩余电流、导线温度等火灾危险参数实施监控和管理。
故障电弧集中显示单元适用于工业与民用建筑中10KW及其以下的电气线路,其保护线路长度不宜大于100米。产品遵循国标GB 14287.4-2014,可适用于医院、养老院、学校、商业建筑、宾馆、工厂、库房、图书馆、办公室、家庭住宅、以及娱乐场所等。
关键词:故障电弧探测器、故障电弧

1. 故障电弧的概念以及危害
故障电弧是由于电气线路或设备中绝缘老化破损、电气连接松动、空气潮湿、电压电流急剧升高等原因引起空气击穿所导致的气体游离放电现象。
故障电弧是指由于电气线路或设备中绝缘老化破损、电气连接松动、空气潮湿、电压电流急剧升高等原因引起空气击穿所导致的气体游离放电现象。故障电弧发生时,其中心温度可高达3000 ℃左右,并伴随有金属喷溅物,足以引燃任何可燃物,引发电气火灾,对人民群众的生命财产安全造成危害。


2. 项目介绍

某高校位于某市经济开发区,此次工程主要用于2#、3#两栋理实教学楼,每栋教学楼为地上5层,建筑面积16144.22平方米,建筑高度室外至女儿墙顶高度为23.550米,本工程设计使用年限50年。


3. 用户需求
①能够接收多台故障探测器信息并发出声光报警,显示报警部位及报警类型。
②可将数据上传到电气火灾监控设备,远程查看探测器的实时通讯故障及报警状态。
4. 现场项目应用产品简介
4.1产品外观
4.2功能
l 支持 1路剩余电流,外接漏电互感器
l 支持 4路温度,外接温度传感器
l 支持 32路故障电弧,外接故障电弧传感器
l 支持 2DI,2DO
l 声光报警,LCD点阵液晶显示
l 导轨式安装,4模
l 485通讯,可连接电气火灾主机
l 1路二总线,连接故障电弧探传感器
l 可选配4G上传功能
4.3技术参数
5. 安装与接线

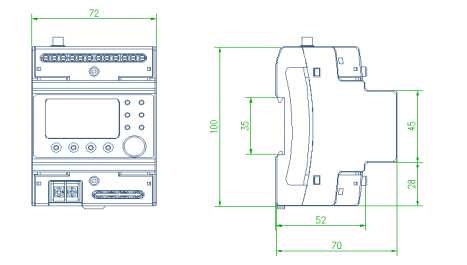

5.1外形尺寸
                                                正视图              侧视图
5.2安装方式
35mm导轨安装,可加固定端子进行固定。
5.3接线端子
6. 配件介绍

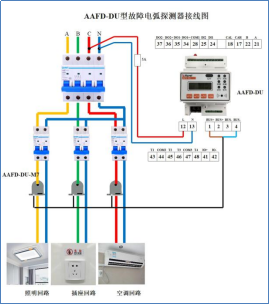

7. 接线图

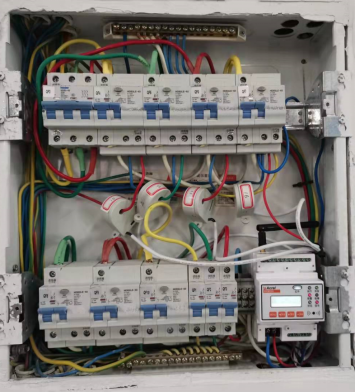

8. 现场安装图
9. 系统组网
结束语
在一些对于安全要求特别高的场所,故障电弧探测器的安装和使用是很有必要的,目前大部分的建筑火灾都是电火引起的,而故障电弧探测器能够在线路或设备发生电弧故障时准确地报警,相关人员便可以尽快进行排查和检修,避免人员的生命安全和财产安全受到威胁或损失。
