GTR的主要参数

发布时间:2011-8-23 14:45    发布者:我爱电子
关键词: GTR
1.截止状态下的主要参数
(1)击穿电压:在截止状态下,能使集电极与发射极之间击穿的最小电压。在基极开路时,用UCEO表示,在基极与发射极之间反向偏置时,用UCEO表示,在大多数情况下,两者的数值是相等的。在380V等级的变频器中,通常选用UCEO=200V.

(2)漏电流:在截止状态下,从集电极流向发射极的电流。在基极开路时,用ICEO表示;在基极与发射极之间反向偏置时,用ICEX表示。

2.饱和导通状态下的参数()集电极最大电流:饱和导通时的集电极最大允许电流,用ICM表示。





(2)饱和电压降:饱和导通时,集电极和发射极之间的电压降,用UCES表示。

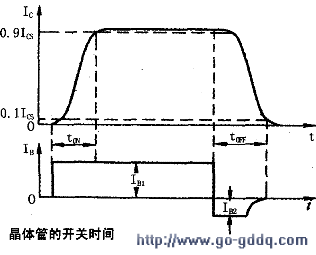

3.开关过程中的参数()开通时间:从基极通入正向信号电流IB时起,到集电极电流上升到饱和电流的90%(0.9 Ics)所需要的时间,用tON表示,如图所示。

(2)关断时间:从基极电流撤消(或加入反偏基极电流IB2)时起,到集电极电流下降至饱和电流的0%(0. Ics)所需要的时间,用tOFF表示,如图所示。

开通时间和关断时间的大小,将直接影响到脉宽调制时的载波频率。使用GTR时的上限载波频率为2kHz,实际使用的载波频率在.5kHz以下。
