压敏电阻原理概述
发布时间：2011-8-18 08:56
发布者：我爱电子
关键词：
压敏电阻
|

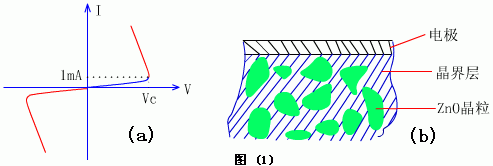

本文就氧化锌压敏电阻的原理、特性、正确选用等问题进行简介，并提供一些应用电路实例供各位参考。 ZnO压敏电阻实际上是一种伏安特性呈非线性的敏感元件，在正常电压条件下，这相当于一只小电容器，而当电路出现过电压时，它的内阻急剧下降并迅速导通，其工作电流增加几个数量级，从而有效地保护了电路中的其它元器件不致过压而损坏，它的伏安特性是对称的，如图(1)a 所示。这种元件是利用陶瓷工艺制成的，它的内部微观结构如图(1)b 所示。微观结构中包括氧化锌晶粒以及晶粒周围的晶界层。氧化锌晶粒的电阻率很低，而晶界层的电阻率却很高，相接触的两个晶粒之间形成了一个相当于齐纳二极管的势垒，这就是一压敏电阻单元，每个单元击穿电压大约为3.5V，如果将许多的这种单元加以串联和并联就构成了压敏电阻的基体。串联的单元越多，其击穿电压就超高，基片的横截面积越大，其通流容量也越大。压敏电阻在工作时，每个压敏电阻单元都在承受浪涌电能量，而不象齐纳二极管那样只是结区承受电功率，这就是压敏电阻为什么比齐纳二极管能承受大得多的电能量的原因。  压敏电阻在电路中通常并接在被保护电器的输入端，如图(2)所示。  压敏电阻的Zv与电路总阻抗（包括浪涌源阻抗Zs）构成分压器，因此压敏电阻的限制电压为V=VsZv/(Zs+Zv)。Zv的阻值可以从正常时的兆欧级降到几欧，甚至小于1Ω。由此可见Zv在瞬间流过很大的电流，过电压大部分降落在Zs上，而用电器的输入电压比较稳定，因而能起到的保护作用。图(3)所示特性曲线可以说明其保护原理。直线段是总阻抗Zs，曲线是压敏电阻的特性曲线，两者相交于点Q，即保护工作点，对应的限制电压为V，它是使用了压敏电阻后加在用电器上的工作电压。Vs为浪涌电压，它已超过了用电器的耐压值VL，加上压敏电阻后，用电器的工作电压V小于耐压值VL，从而有效地保护了用电器。不同的线路阻抗具有不同的保护特性，从保护效果来看，Zs越大，其保护效果就越好，若Zs=0，即电路阻抗为零，压敏电阻就不起保护作用了。图(4)所描述的曲线可以说明Zs与保护特性之间的关系。   |
