专用于微功率发射机场强仪

发布时间:2011-6-9 16:29    发布者:电路图分享
关键词: 场强仪 , 发射机

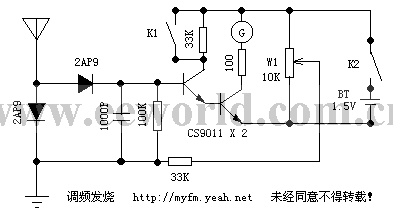

电路是一个简易场强仪,对于微功率的信号非常灵敏,由于本电路仅作相对场强比较,所以并没有一个标准,但可以使你调试轻而易举!你可以直接将探头点测调制器的输出端,更可以将探头点测激励级的输出。 其中K1为增益选择,K2为电源开关,W1灵敏度调节,本电路做好后放于铁盒内,图示的接地端接铁盒。
