CW34063构成的降压型的典型应用电路
发布时间:2011-3-4 14:05
发布者:
电路图分享

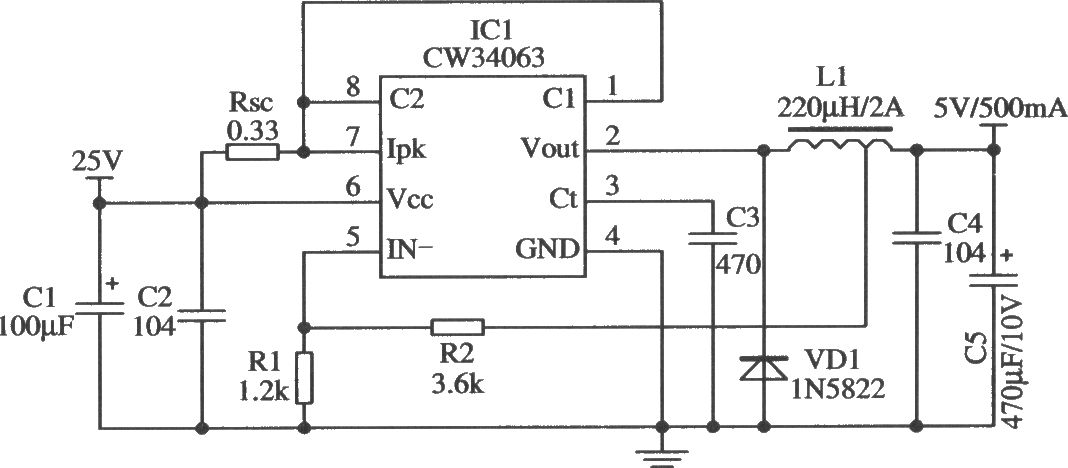

如图所示为CW34063构成的降压型的典型应用电路。输入电压为25V,输出为5 V/500 mA,外接元件仅有8个,其效率可达80%以上。C3用于确定振荡器的工作频率,选取不同的C3值,振荡器工作频率可从100 Hz~100 kHz。限流电阻Rsc设置在振荡器的峰值电流限制端(7脚,即Ipk端),从输入电源电压Vet端至Ipk端的动作电压为330 mV,因此,电阻Rsc按下式计算:

,其中Ipk为限流电流。 |
