TC4056A特点

电子元器件

　　TC4056A是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。其底部带有散热片的ESOP8/DIP8封装与较少的外部元件数目使得TC4056A成为便携式应用的理想选择。
　　TC4056A可以适合USB电源和适配器电源工作。由于采用了内部PMOSFET架构，加上防倒充电路，所以不需要外部隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充电电压固定于4.2V，而充电电流可通过一个电阻器进行外部设置。当充电电流在达到最终浮充电压之后降至设定值1/10时，TC4056A将自动终止充循环。当输入电压（交流适配器或USB电源）被拿掉时，TC4056A自动进入一个低电流状态，将电池漏电流降至2uA以下。TC4056A在有电源时也可置于停机模式，以而将供电电流降至55uA。TC4056A的其他特点包括电池温度检测、欠压闭锁、自动再充电和两个用于指示充电、结束的LED状态引脚。

　　TC4056A特点：
　　高达1000mA的可编程充电电流
　　无需MOSFET、检测电阻器或隔离二极管
　　用于单节锂离子电池、采用SOP封装的完整线性充电器
　　恒定电流/恒定电压操作，并具有可在无过热危险的情况下实现充电速率最大化的热调节功能
　　精度达到±1.5%的4.2V预设充电电压
　　用于电池电量检测的充电电流监控器输出
　　自动再充电
　　充电状态双输出、无电池和故障状态显示
　　C/10充电终止
　　待机模式下的供电电流为55uA
　　2.9V涓流充电器件版本
　　软启动限制了浪涌电流
　　电池温度监测功能
　　采用8引脚封装（ESOP-8，DIP-8）

　　TC4056A应用：
　　移动电话、PDA
　　电子词典
　　MP3、MP4 播放器
　　GPS
　　数码相机
　　便携式设备、各种充电器

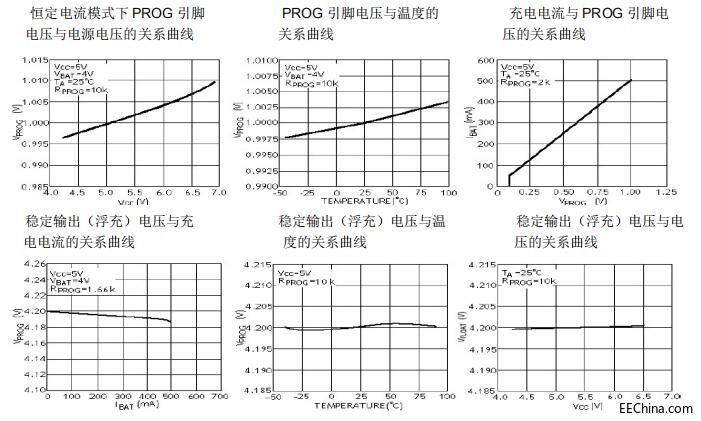

　　典型性能特征：
