<概要>


全球知名半 导 体制造商ROHM(总部位于日本京都)面向ADAS(高级驾驶辅助系统)和自动驾驶用的传 感 器/摄像头、电动助力转向系统等需要极高安全性的车载应用电源系统,开发出支持功能安全*1的、内置自我诊断功能(BIST: built-in self test)的电源监控IC “BD39040MUF-C”。


与ADAS用传 感 器模块等所搭载的电源系统相比,“BD39040MUF-C”这款电源监控IC无需改变现有的电源时序(开启顺序),仅需直接外置即可赋予功能安全所需的监控功能。不仅具备功能安全所必须的电 压监测功能(Power Good功能、复位功能)和ECU的频率监测功能(看 门 狗 定 时 器)等,还在电源监控IC中内置了自我诊断功能。利用ROHM独有的技术对监测功能进行自我诊断,可检查电源监控IC本身潜在的故障,且不会对现有系统产生影响,因此,非常有助于构建功能安全所要求的更安全的系统。不仅如此,将这些功能集成在仅3mm见方的小型封装中,非常适用于要求小型化的ADAS应用中。


本产品已于2019年2月开始出售样品(样品价格500日元/个,不含税),预计将于2019年8月开始暂以月产10万个的规模投入量产。前期工序的生产基地为ROHM Hamamatsu Co.,Ltd.(日本滨松市),后期工序的生产基地为ROHM Electronics Philippines Inc.(菲律宾)。


未来ROHM将继续开发有助于实现系统优化以及进一步节能的产品,不断为ADAS和自动驾驶等汽车技术创新贡献力量。


<背景>

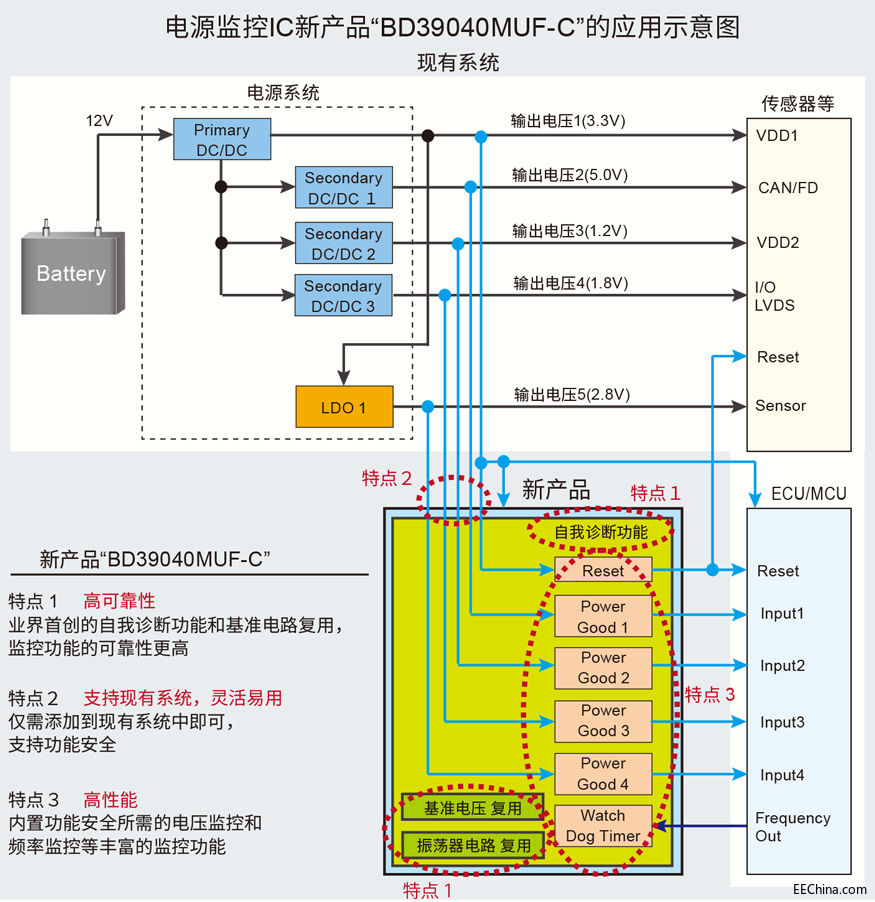

电源监控IC新产品“BD39040MUF-C”的应用示意图



近年来,汽车领域的ADAS和自动驾驶技术的创新正在迅速发展,越来越需要有助于防事故于未然的功能(防撞功能、车道保持功能等)。与此同时,对于所搭载的半 导 体,要求在产品开发时就要考虑到发生问题时如何确保安全(Fail-safe失效保护功能),以ECU为主纷纷配置自我诊断等有助于实现功能安全的功能。


ROHM于2017年在业内率先推出由液晶驱动器和电源IC等组成的支持功能安全的液晶面板芯片组,于2018年取得了国际功能安全标准“ISO26262”的开发流程认证,并一直在推进支持汽车功能安全的产品开发。此次,考虑到系统的安全性和冗余性,ROHM开发出内置自我诊断功能的电源监控IC,将自我诊断功能和各种监控功能集成在独立的电源监控IC中而非ECU和电源中,可轻松赋予现有电源功能安全性。


<特点详情>

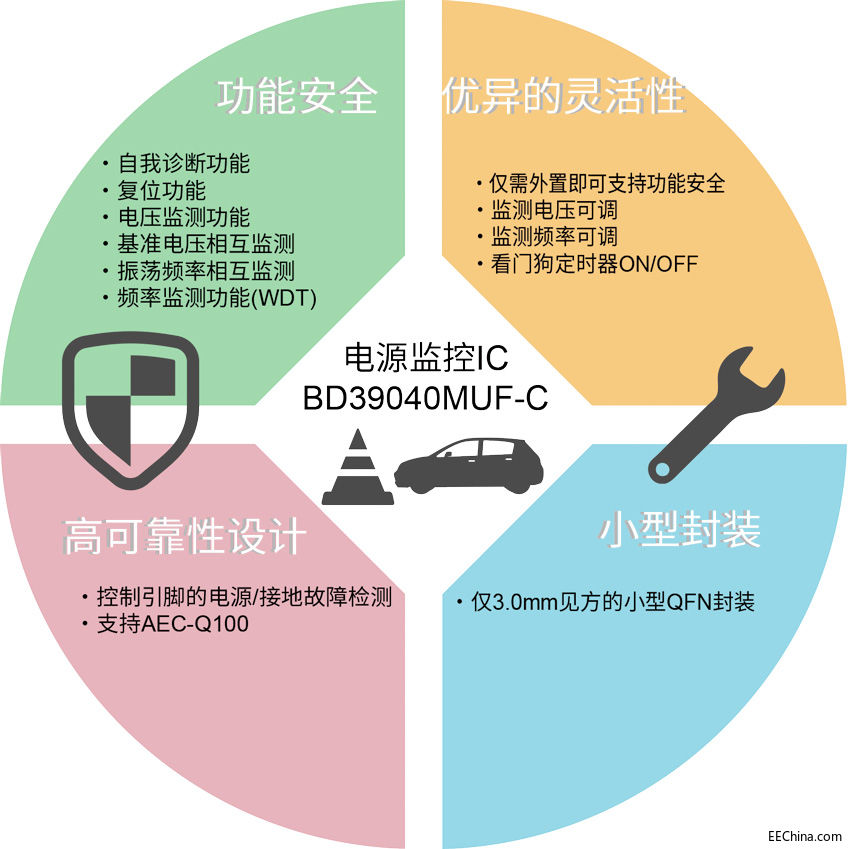

“BD39040MUF-C”是一款内置自我诊断功能的电源监控IC,具有以下特点,有助于建立ADAS、自动驾驶所需的功能安全系统。

1. 利用自我诊断功能,提高功能安全所需的可靠性

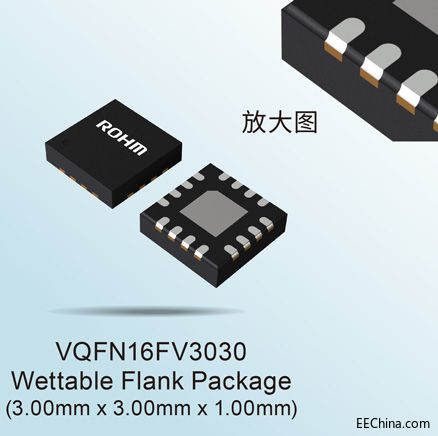

电源监控IC BD39040MUF-C



在功能安全方面,要想突破更高安全性要求等级(ASIL),需要能够检测出电 源 管 理功能本身的潜在故障(隐藏故障)。比如,如果过电 压监测等监测功能无法检测出异常而发生了故障时,会成为无法知道的隐藏故障,这种状态就是无法检测出异常的危险状态


BD39040MUF-C采用ROHM独有的电 路技术,业内首次在电源监控IC中内置了自我诊断功能,从而可预先通知是否存在潜在故障。另外,为了提高正常工作时的安全性,对基准电 压电 路和振 荡 器电 路采用多路复用、始终相互监测的系统。


2. 灵活支持现有的电源系统
当现有的电源系统要求支持功能安全时,无需改变电源时序,仅需直接外置BD39040MUF-C,即可轻松实现功能安全。另外,ECU所需的频率监测(看 门 狗 定 时 器)可通过外置电 阻改变监测频率,还可自由设置监测的有效时间ON/OFF。不仅如此,该产品采用仅3mm见方的小型封装,非常适用于要求小型化的ADAS类应用。因此,可灵活应对要求小型化的安全驾驶辅助模块,比如未来功能安全的需求日益增加的ADAS和自动驾驶等。

3. 内置车载电源和ECU所需的丰富监测功能
BD39040MUF-C内置丰富的监测功能,如电源所需的过压监测功能、欠压监测功能(Power Good功能)、ECU所需的频率监测(看 门 狗 定 时 器)和复位功能等,从更广的角度支持功能安全的构建。其中,为了提高故障检测灵敏度,采用了窗口看 门 狗 定 时 器来监测频率是否在范围内,实现了高精度的监测。


<应用示例>1.ADAS和自动驾驶的传 感 器、摄像头、雷达
2.引擎控制单元
3.电动助力转向系统
4.仪表盘、L C D面板

5.信息娱乐系统
6.车灯
等需要支持ASIL-B以上的功能安全的电源系统。

<新产品的功能概要>

1.输入电 压范围: 2.7V~5.5V
2.内置自我诊断功能(BIST)
3.内置复位功能(过压监测功能、欠压监测功能)
4.内置4通道电 压监测功能(过压监测功能、欠压监测功能)
5.内置基准电 压相互监测功能
6.内置振荡频率相互监测功能
7.内置窗口式看 门 狗定时器(WDT)
(可通过外置电 阻设置监测时间,可设置WDT有效时间ON/OFF)
可利用WDOUT引脚来检测WDT输入信号的电源故障检测、接地故障检测
8.满足AEC-Q100标准(Grade 1)

<术语解说>
*1)  功能安全

功能安全示意图



功能安全是“通过监控设备和防护设备等附加功能来降低风险的措施”,是安全措施(出于确保安全的考虑)的一种。汽车领域的功能安全是指由于电 子系统故障等导致功能障碍的情况下,把危险降低到不对人体产生危害的程度而进行的安全保护。汽车的功能安全标准为ISO26262。而在IC中经常提到的保护功能是指在IC内部监测IC自身的破坏和误动作,确保IC自身安全的功能。
