INA102构成的人体生物电信号前置放大器
发布时间：2011-3-1 10:24
发布者：circuit_share

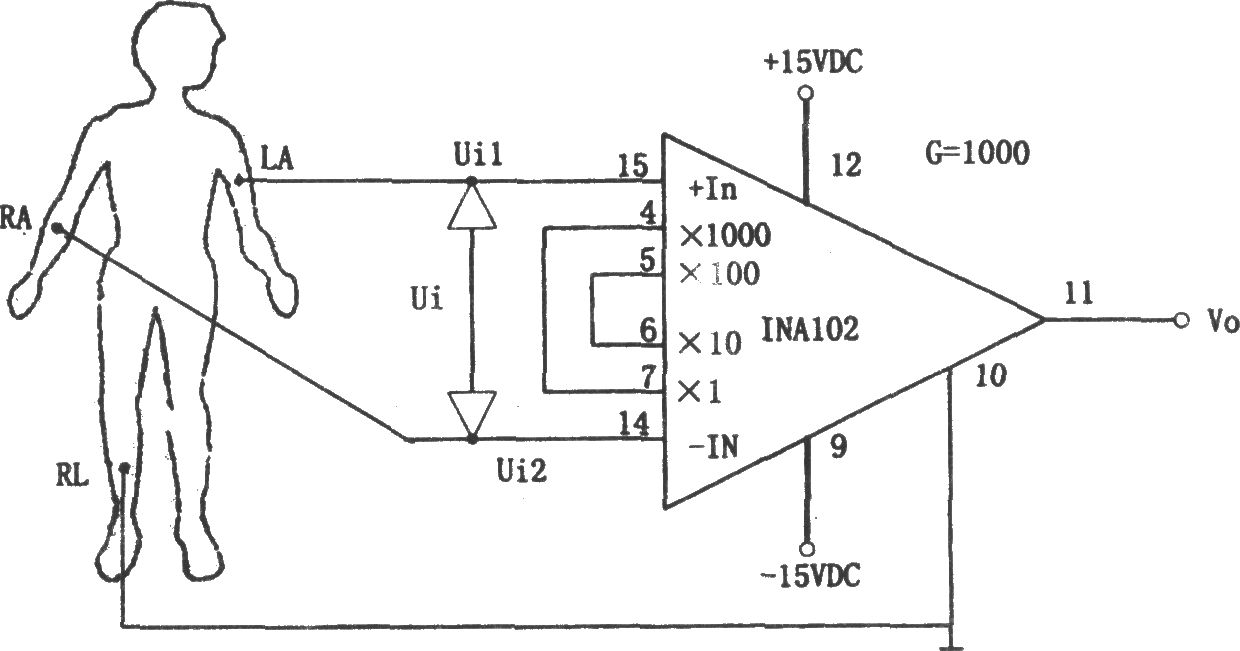

 如图所示为人体生物电信号前置放大电路。在医疗仪器中常需要测量人体的生物电信号，如心电图、脑电图等。由于生物电信号很微弱，故对放大电路的要求很高。该电路选用了低功耗仪用集成运放INA102。该集成芯片INA102的特点是：静态电流小(最大为750μA)；内部增益可通过管脚的不同连接而变化，其可选择的增益有：l、10、100和1000，图中引脚4、7相连及5、6引脚相连可得最大增益为1000；增益精度高，且漂移小(最大为5×10-6／℃)；共模抑制比高(最小值为90dB)；失调电压小(最大值为l00μV)；非线性失真小(最大为0.01％)；失调电压的漂移小(最大值为2μV／℃)；输入电阻高(1010Ω)。本电路的电压放大倍数为1000，其输出峰峰电压值可达1V。 |
