1.概述

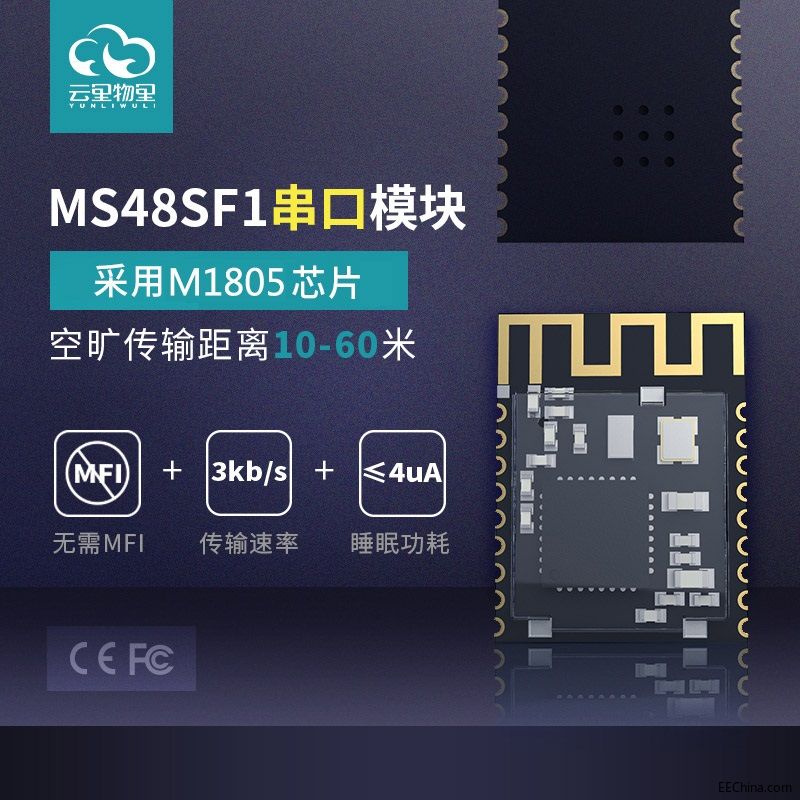

云里物里的MS48SF1C串口4.0模块采用M1805 芯片,通过UART(串口)操作可以实现模块与手机之间数据传输。本模块从模块，具有命令控制可以修改模块的广播名称，修改广播间隔和连接间隔。使用该模块用户可以快速把数据以蓝牙方式进行传输。

产品特征
远距离：10-60米（空旷环境）；
BLE协议栈深度优化，睡眠功耗4uA以下；
传输速率最块可达3kB/s；
支持串口指令配置；
支持 Android 4.3+, iOS 7+;
无需 MFi；
带屏蔽罩。

2.应用领域
该模块主要用于短距离的数据无线传输领域。可以方便的和PC机的蓝牙设备相连，也可以与智能手机之间的数据互通。避免繁琐的线缆连接，能直接替代串口线。可广泛应用于智能家居、智能穿戴设备、消费电子、智慧医疗、安防设备、汽车设备、运动健身设备、仪器仪表、远程遥控等需要低功耗蓝牙系统的领域。

3.电气参数

参数	数值	备注
工作电压	1.8-3.6V	DC
工作频率	2400-2483MHz	Programmable
工作温度	-30℃~+60℃	Null
频率误差	+/- 20KHz	Null
发射功率	-20~+5dBm	可调整
接收灵敏度	-97dBm	Null
接收电流	8mA	标准模式
发射电流	8mA	Transmission power 0dBm
睡眠功耗	4uA以下	Null
遥控距离	10-60m	Open space
天线	50ohm	Null
模块尺寸	15.8122mm	Null
存储大小	512KB	Null

4.MS48SF1C模块尺寸图

5.引脚定义

引脚名称	引脚定义	功能描述	备注
VCC	电源正极
GND	电源负极
P34	BTX	串口发送	蓝牙模块的Tx
P33	BRX	串口接收	蓝牙模块的Rx
P03	SLP	睡眠/唤醒	高电平睡眠/低电平唤醒
P00	LED	模块状态指示灯	低电平有效，睡眠状态（灭灯）、空闲状态（每秒亮200ms）、工作状态（常亮）空闲状态：只广播工作状态：连接
P02	BDATA	打开或者关闭模块串口输入引脚	作为数据发送请求（用来唤醒模块） 0：主机有数据发送，模块将等待接收来自主机的数据,此时模块禁止自动睡眠 1：主机无数据发送，或主机数据发送完毕之后，应该将此信号线置1，此时模块可以自动休眠
P14	FIFO_FULL	模块传输空间满	作为判断模块传输空间是否可用 0：主机有可用空间，可传输 1：主机停止传输，等待可用空间释放
TM		控制工作模式	0：工作模式(上电前要首先置低电平否则模块不能工作) 1：停止模式(芯片不会工作，在烧录固件时使用)TM电平仅在上电时有效，
P09	烧录固件TX		烧录固件使用(TM为高电平才能烧录)
P10	烧录固件RX		烧录固件使用
