多功能电子控制器(NE555、CD4022)
发布时间：2011-2-11 13:40
发布者：eetech

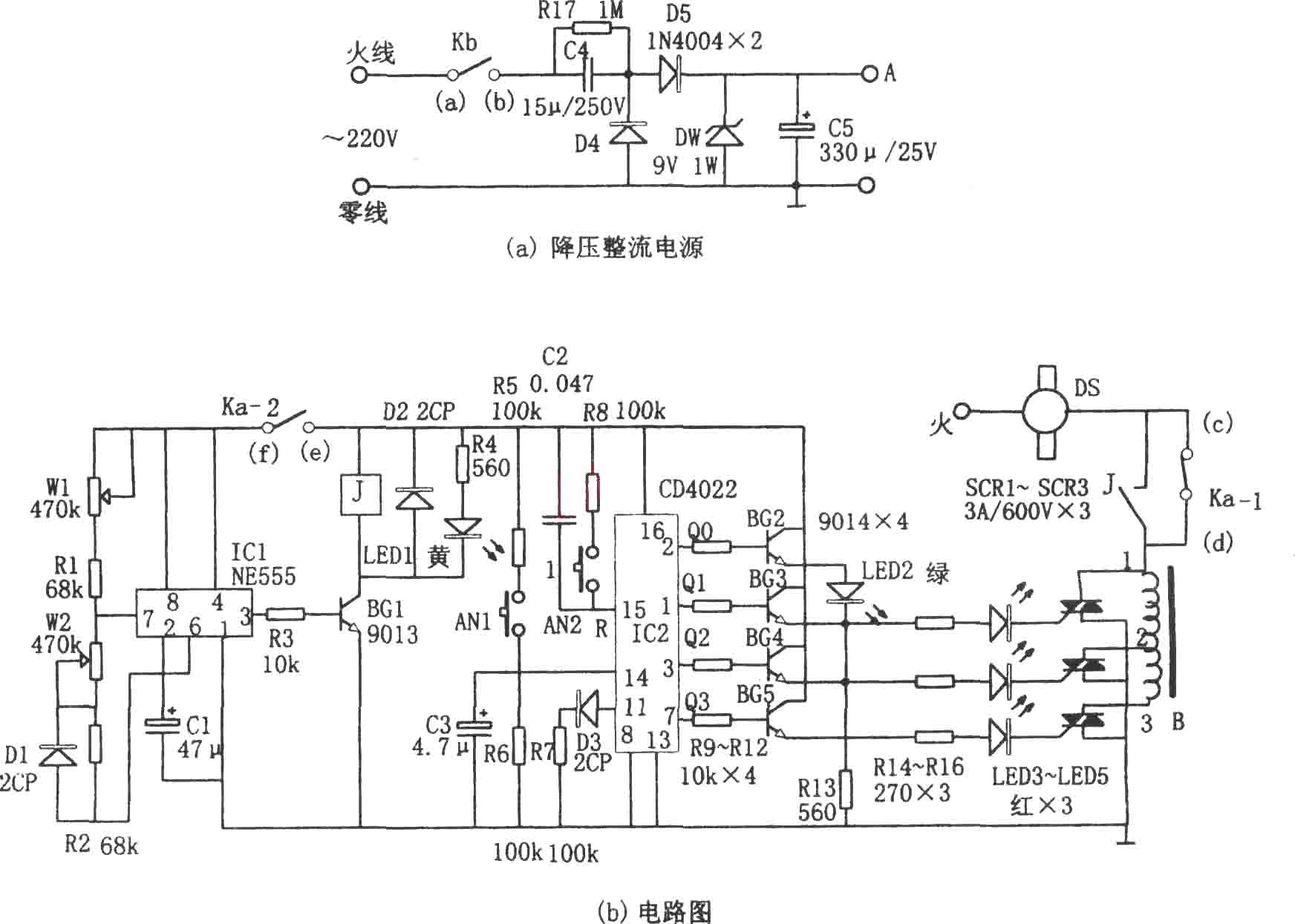

如图所示为多功能电子控制电路。该电路由降压整流电路、多谐振荡器、计数电路、可控硅控制电路等组成。其中降压整流电路为整个控 制器提供直流电压。 对由IC1(555)和W1、R1、W2、R2、C1等组成的多谐振荡器，其振荡周期为T=t充+t放=0.693(R1+Rw1+2R2+2Rw2)C1，其中t充=0.693(R1+Rw1+R2+Rw2)C1，对应555输出高电平的时间，t放=0.693(R2+Rw2)C1。，对应555输出低电平的时间。显然充电时间远大于放电时间，即继电器J吸合时间大于释放时间，控制电扇吹阵风。调节电位器W2可改变阵风的间隔。 IC2(CD4022)是一个八进制计数／脉冲分配器，其与C2、R6、R7等组成计数电路。接通电源的瞬间，因C2两端电压不能突变，使CD4022因复位端R(15脚)加一高电平而使Q0端(②脚)输出高电平，BG2导通，“0”挡位指示灯LED2发绿光，表明处于准备运转状态。按下开关AN1后，因CP端(14脚)为高电平而使电路处于计数状态，Q0复位。Q1端(①脚)输出高电平，BG3导通，触发可控硅SCR1导通，电扇运转处于“1”挡；再按一下AN1，则相当于又输入一个CP脉冲，Q2端(③脚)输出高电平，BG4导通，触发SCR2导通，电扇运转处于“2”挡。“3”挡情况同上。若按动开关AN2，则相当于输入一个复位脉冲，电扇停转，从而实现了多功能控制。 |
