创龙新品-基于TI AMIC11x Cortex-A8多协议工业通信开发板

发布时间：2018-5-18 15:54 发布者：zhiwing

【新品】广州创龙基于TI AMIC11xCortex-A8核心板设计的TL11x-IDK是一款多协议工业通信开发板，底板采用沉金无铅工艺的4层板设计。

1 开发板简介

Ø 基于TI AMIC11x ARM Cortex-A8多协议工业通信处理器；

Ø 主频300MHz，每核心64KByte L1缓存、256KByte L2缓存，64KByte共享内存；

Ø 2个PRU协处理器，支持EtherCAT、PROFINET、EtherNet/IP、PROFIBUS、POWERLINK、SERCOS III等工业协议；

Ø 具备2路CAN、2路RS485、2路PRU网口等工业接口，适用于各种工业应用现场，拥有UART、USB、Micro SD接口等常见外设，支持I2C、SPI、GPIO等常见通用总线；

Ø 核心板结构紧凑，尺寸为57mm*57mm；

Ø 邮票孔连接方式，稳定可靠，保证信号完整性。

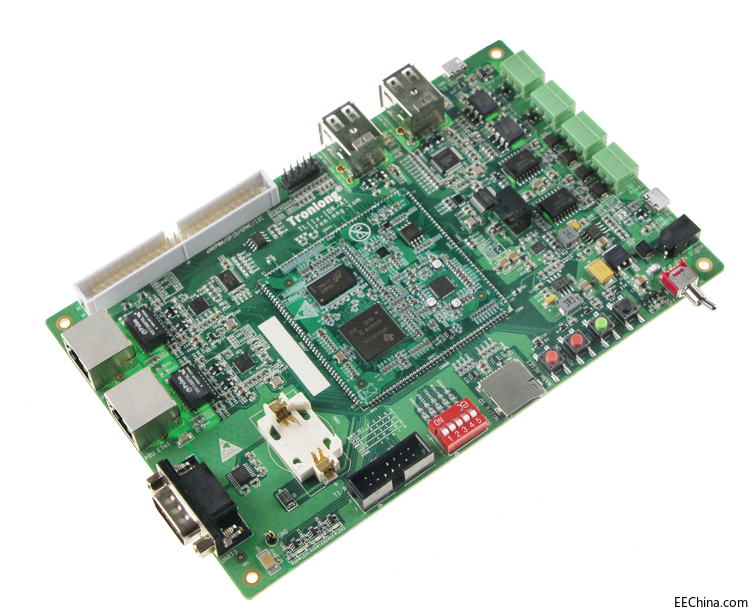

图片如下：

2 运用领域

--工业通信

-- 背板I/O

-- 工业电机驱动器

-- 工业机器人终端

--工业伺服驱动器

硬件参数

CPU	TI AMIC11x，ARM Cortex-A8 CPU，主频300MHz
RAM	256/512MByte DDR3
On-Chip Memory	64KByte
L1 Cache	64KByte
L2 Cache	256KByte
SPI FLASH	8MByte
Stamp Hole	4x 41pin邮票孔连接方式，间距1.27mm，孔半径0.3mm，共164pin
FRAM	1x 4Kbit FM24CL04B-GTR
KEY	1x热复位按键
	1x NMI按键
	1x POWER ON唤醒按键
	1x INT0用户按键
LED	2x供电指示灯（底板1个，核心板1个）
LED	5x可编程指示灯（底板3个，核心板2个）
JTAG	1x 14pin TI Rev B JTAG接口，间距2.54mm
BOOT SET	1x 5bit拨码开关
SD	1x Micro SD接口
RTC	1x CR2032 RTC座
ADC	1x 8-ch 12-bit ADC，0～1.8V输入，2x 5pin排针，间距2.54mm
USB	1x USB OTG，Micro USB接口
USB	4x USB HOST，USB 2.0接口
UART	1x UART0，Micro USB调试串口
	1x RS232(UART3)，全双工模式
	2x RS485(UART1、UART5)，半双工模式
Ethernet	2x PRU MII，RJ45接口，10/100M自适应，支持工业以太网从站
IO	1x 50pin IDC3简易牛角座，间距2.54mm，包含eHRPWM、GPIO、GPMC、I2C等拓展信号
CAN	2x 3pin 3.81mm绿色端子
SWITCH	1x电源开关
POWER	1x 12V 2A直流输入DC-417电源接口，外径4.4mm，内径1.65mm

详细信息可以搜索：广州创龙官网：http://www.tronlong.com/
