小体积开关电源方案芯片TB6825——高精度原边控制PWM控制器

花海石

在日常生活中，人们对电子设备的依赖越来越严重，电子技术的更新换代，也同时意味着人们对电源的技术发展寄予厚望，下面就为大家介绍小体积开关电源方案芯片——TB6825在电子设备中的功能与特点：




TB6825应用于25W以内的AC/DC充电器和电源适配器的高性能离线式脉宽调制器。应用无需TL431和光耦，极大地降低了外围应用器件成本。芯片内置恒流/恒压两种控制方式：恒流控制模式采用变压器初级电感量补偿技术，提高了输出恒流的一致性。恒压控制模式采用多模式控制方式，合理地兼容了芯片的高性能、高精度和高效率。在全电压交流输入范围内，采用的独有的自适应补偿专利技术，输出功率保护点具有很高的一致性，同时通过内置的线损补偿电路保证了较高输出电压精度。设计了完善的保护功能，包括：软启动功能、逐周期电流限制、峰值电流限制、过温保护、过压保护、电源箝位和欠压锁定功能。此外，芯片内部设置的频率抖动功能和软驱动功能保证了芯片在工作时具有良好的抗电磁干扰性能。采用SOT23-6封装。

EMI数值

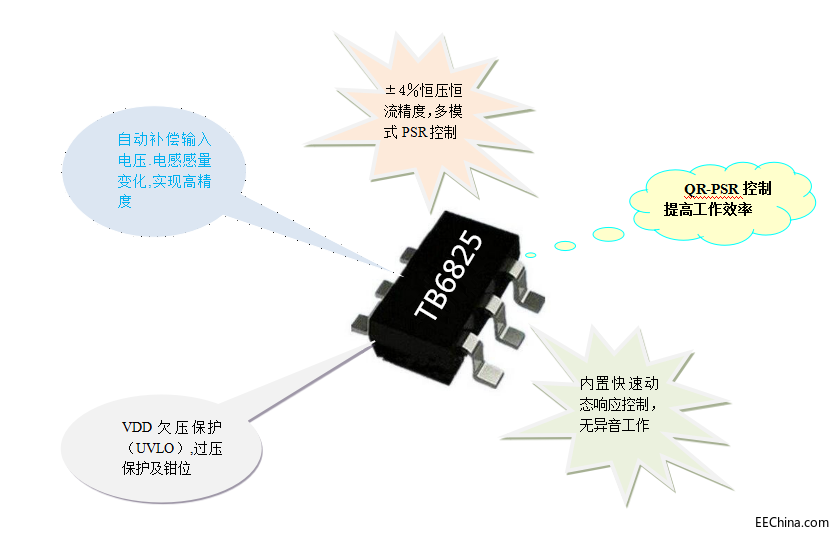

小体积开关电源方案芯片TB6825 特点：

1、原边反馈，无需TL431和光耦

2、恒压和恒流精度可达±5%

3、可调试线损补偿、初级电感量补偿和全交流输入恒功率自适应补偿

4、频率抖动，良好的EMI特性



小体积开关电源方案芯片TB6825 应用：

1、手机/数码摄像机充电器

2、小功率电源适配器

3、电脑和电视机的辅助功能

4、替代线性调节器或RCC
