[开关电源] 无刷电机非隔离AC-DC降压开关电源方案
（欢迎技术交流，提供技术文档，参考设计，样片。杨工：15982967213 QQ：2885790814）
此方案使用集成度高的电源芯片取代传统的分立元件，使无刷电机能稳定工作，量产不良率大幅降低。
功能与特性：
• 恒压/恒流输出
• 器件少，匹配SMD电感，节省空间
• 电感电流调频调幅控制，电源效率极高
• 内置软启动、过温过流保护，开短路保护、过压欠压等保护, 性能稳定

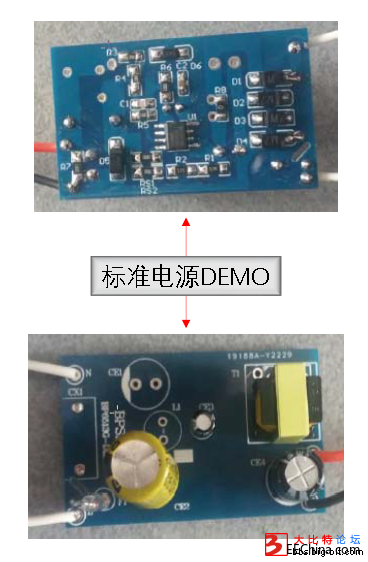

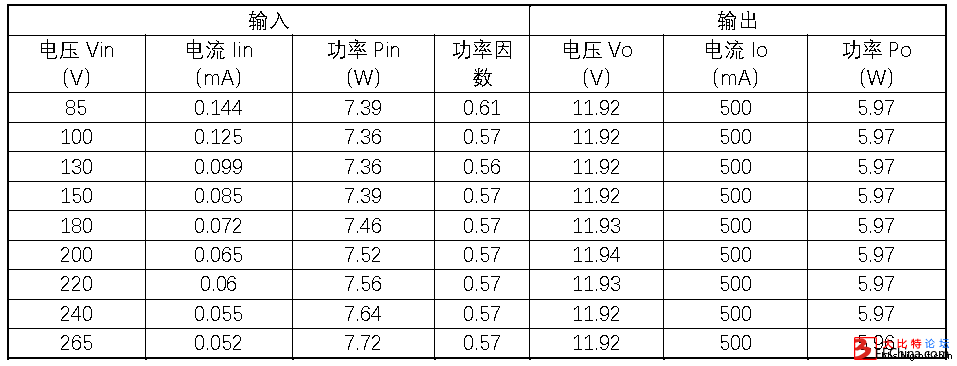

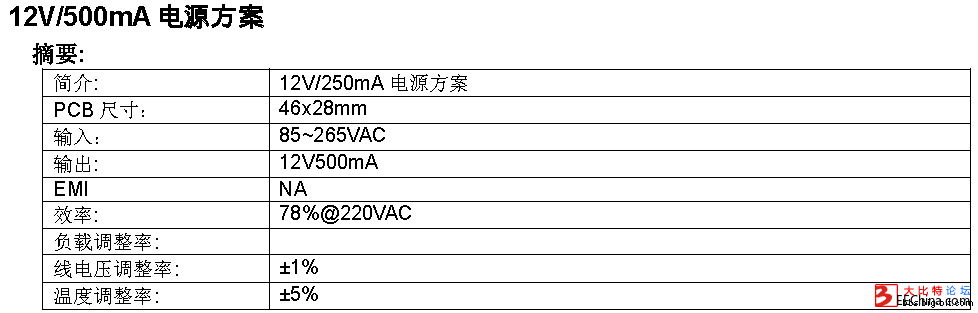

实物图 12V500mA电源方案实测参数 输入输出功率因子测试结果 已量产的成功案例分享：
CE风扇/冰柜风机降压电源

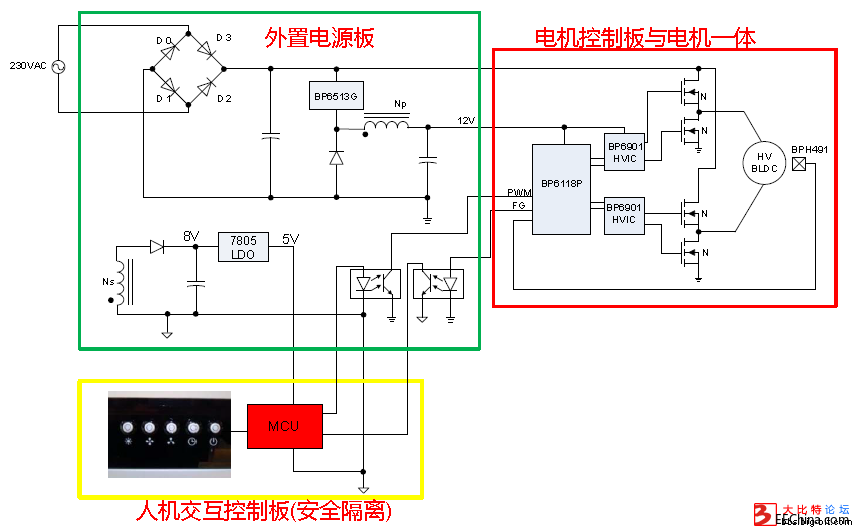

75W无刷直流抽油烟机供电电源 |
