集成防钳位和电压限幅功能的D类放大器（Maxim）

发布时间：2010-8-4 10:19 发布者：嵌入式公社

关键词： D类 , 放大器

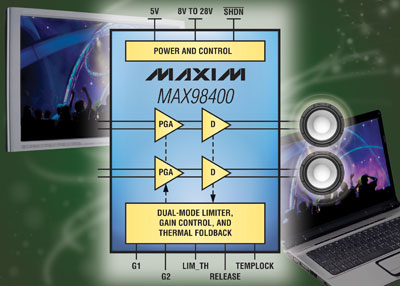

Maxim推出无需滤波的D类放大器系列产品MAX98400，提供2 x 12W、2 x 20W和1 x 40W配置。防钳位电路在电源电压过低、不足以提供所要求的输出电压时，能够自动降低放大器的增益，防止信号钳位。电压限幅功能在电源电压产生的输出功率超出扬声器的处理范围时，能够避免系统损坏。通过引脚选择单声道/立体声模式，将MAX98400A配置为立体声20W或单声道40W放大器；MAX98400B为立体声12W扬声器。较低的EMI和内部保护功能使MAX98400系列放大器理想用于TV、笔记本电脑和一体化台式机应用。

MAX98400系列器件还具有折返式热保护，避免热关断。折返式热保护在内部结温超过+120°C时降低输出信号，从而保证IC安全工作，防止产生被终端用户视为系统故障的热关断事件。此外，该系列放大器还具有短路和热过载保护、完备的杂音抑制以及关断控制。

MAX98400放大器工作在-40°C至+85°C扩展级温度范围。MAX98400A采用小尺寸、6mm x 6mm、36引脚TQFN无铅封装，MAX98400B采用4mm x 4mm、24引脚TQFN封装。
