小水电站远程监控系统方案

一、方案背景小水电站是区域清洁能源供应与农村电网调峰的重要基础设施，其运行状态直接关系到发电效率、设备安全与并网稳定。传统小水电站管理依赖现场值守、人工抄表和经验判断，存在机组运行状态不透明、故障发现滞后、运维响应不及时等问题，难以满足现代农业水利与智慧能源对远程监控、少人值守的要求。

某管理单位为提升区域内小水电站的智慧化运营水平，计划对核心电站进行物联网改造，实现机组运行、水位流量、电气参数等关键指标的实时监测，异常情况集中告警，运维工单闭环管理，并为发电调度与设备维保提供数据支撑。对此，数之能提供高效可靠的工业物联网远程监控管理解决方案。

二、前期调研
经过现场调研，本次项目需要采集的设备及数据点位如下：

1、水位计：前池水位、尾水水位、水位变化速率、警戒水位状态等（RS485串口、ModbusRTU协议）

2、流量计：瞬时流量、累计流量、流速等（RS485串口、ModbusRTU协议）

3、机组控制器PLC：机组启停状态、有功功率、无功功率、转速、温度等（RS485串口、三菱PLC协议）

4、电气监测设备：电压、电流、频率、功率因数、电能等（RS485串口、ModbusRTU协议）

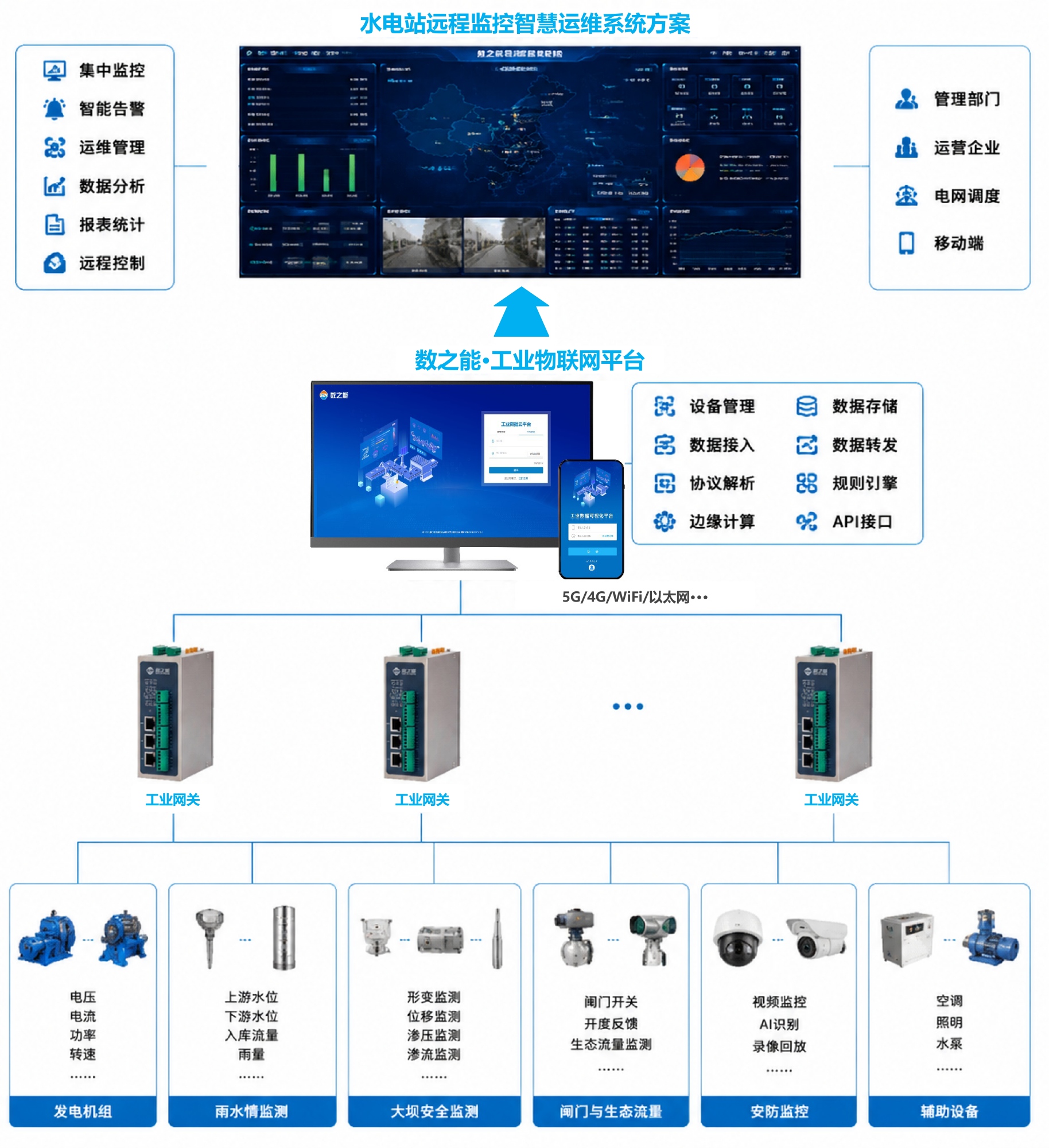

三、系统架构及选型
1、设备层：小水电站分布范围广，设备分散且地处偏远，不具备稳定有线网络条件。因此，水位计、流量计、机组控制设备、电气监测设备、视频监控设备需要无线上网。

2、网关层：实时采集小水电站各监测设备数据，实现多设备、多协议的数据采集与汇聚。采集到的数据通过4G网络上报至数之能物联网云平台。

3、平台层：数之能物联网云平台接收各监测点上报数据，对水位、流量、机组运行、电气参数等关键指标进行实时展示与智能分析，生成发电趋势报表、告警记录与运维工单，共享到运营企业、管理部门等平台，为发电调度与设备维保提供决策依据。


四、实现功能
管理人员无需频繁往返各小水电站现场，通过电脑或手机即可实时查看水位、流量、机组运行与视频画面，有效减少巡检频率与人力成本，显著提升管理效率。

搭建小水电站全设备电子台账，统一归档各监测设备的型号参数、安装位置、维保记录使用年限信息，实现设备全生命周期数字化管控，解决台账混乱、资产不清问题。

全天候监测水位、流量、机组运行、电气参数等数据，出现超警戒水位、异常流量、机组故障等情况自动触发微信、短信、邮件等告警，提醒及时处理，同时汇总进行集中告警管理。

实现故障报修、派单、维修、验收、归档全流程闭环管控，便于实时跟踪维护进度、负责人员及操作日志，确保运维工作可追溯、可考核。

自动统计各监测点水位变化趋势、发电效率等指标，精准定位发电不畅、设备高风险区域等问题，针对性优化清淤计划与发电调度策略，提升小水电站运行保障能力。

各项数据可同步对接农业、水利、电力等部门平台及运维单位平台，为发电调度决策、防汛应急预案、设备维保计划提供精准数据基础，助力小水电规模化运营的数字化转型。
