AI数据机房动环监测物联网系统方案

一、方案背景随着AI大模型迭代与用户交互需求的爆发式增长，数据机房正朝着高密度、高算力、高功耗方向快速演进。GPU服务器集群的功率密度可达传统机房的5～10倍，对机房动力环境（供配电、制冷、温湿度、漏水、消防等）的稳定性提出了极为严苛的要求。然而，传统机房动环监测模式高度依赖人工巡检与独立子系统告警，面对海量、多维度的动力环境数据，逐渐暴露出响应滞后、告警孤岛、溯源困难等根本性问题。

为应对这一挑战，某大型AI算力中心亟需构建一套智能化的动环监测物联网系统，以实现机房动力环境的数字化、透明化管理，为算力基础设施的稳定运行与能效优化提供坚实的数据支撑。对此，物通博联（WideIOT）提供高效可靠的物联网解决方案。

二、前期调研
经过现场调研，本次项目需针对数据机房全场景中的关键动力与环境设备进行数据采集，具体对象及点位如下：

配电柜监测：采集市电输入输出、UPS输入输出的电压、电流、功率、频率、功率因数等电力参数，用于评估供配电系统的健康状态与负载均衡性（RS485串口、ModbusRTU协议）。

精密空调监测：采集回风温度、回风湿度、送风温度、压缩机状态、风机转速、制冷量等运行参数，评估制冷系统的能效比与制冷效果（西门子PLC、以太网口、S7协议）。

温湿度传感器：采集机房冷通道、热通道、机柜进出风口的温湿度数据，构建机房热力分布模型，预防局部热点（RS485串口、ModbusRTU协议）。

漏水检测系统：采集空调冷凝水管、冷冻水管沿线的漏水感应绳状态，及时发现漏水隐患，避免设备短路与地板下积水（RS485串口、ModbusRTU协议）。

消防主机：采集烟感、温感探测器状态及消防主机告警信号，确保消防系统与动环监测系统联动（RS485串口、ModbusRTU协议）。

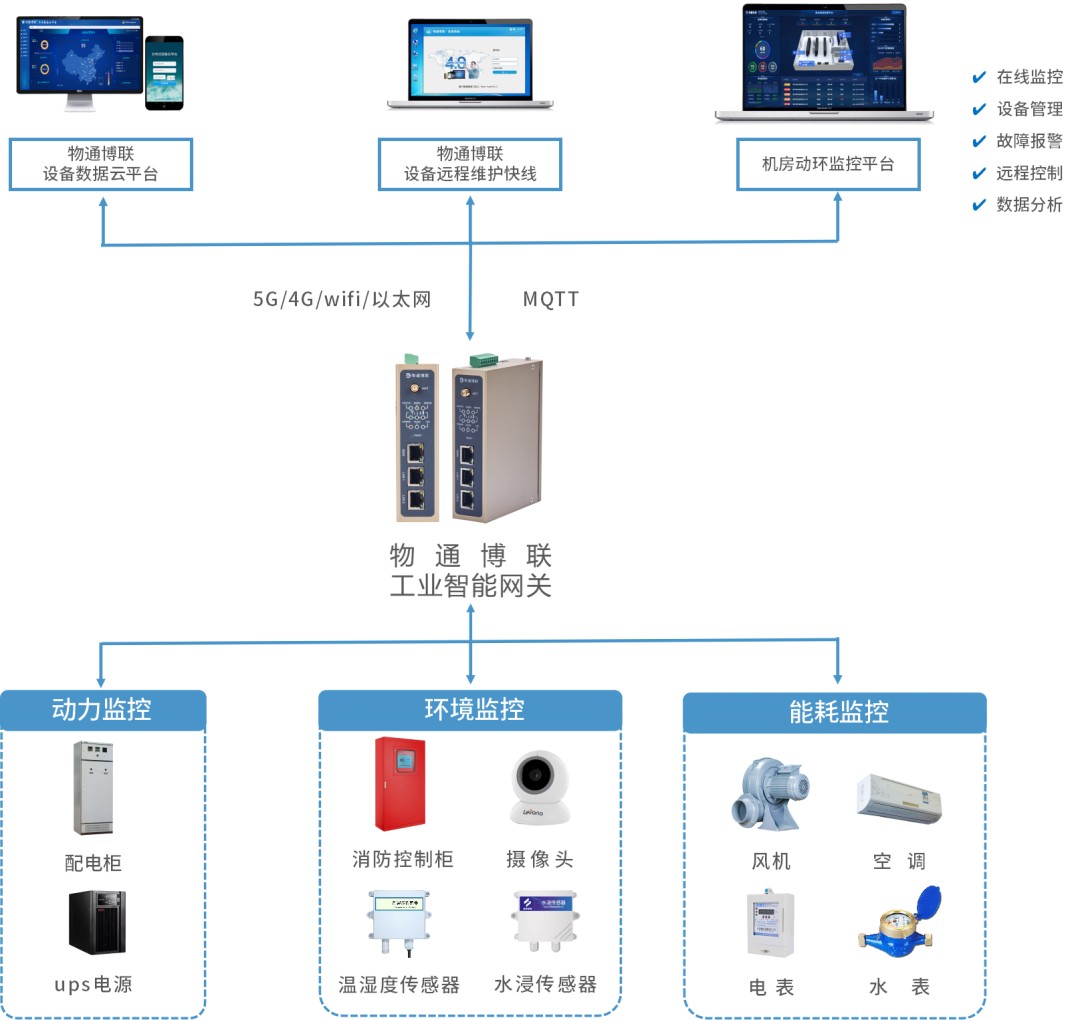

三、系统架构及选型
1、设备层：机房内分布着配电柜、精密空调、温湿度传感器、漏水检测器、消防主机等多种动环设备，这些设备多具备串口/网口，但常因品牌异构、协议私有、单机运行而形成数据孤岛，导致十分依赖人工现场值守与管理控制。

2、网关层：部署物通博联工业数据采集终端WG585。通过其丰富的串口/网口连接各动环设备，实现PLC、传感器、仪器仪表等多设备、多协议的数据采集。采集到的动环数据通过4G无线网络，以MQTT协议上报至机房动环监控物联网平台。

丰富的接口配置：提供2个RS232/485串口和5个百兆以太网口，支持同时接入多台从站设备，满足配电柜、空调、传感器、消防主机等多种动环设备混合接入的需求。

多样的联网方式：支持5G RedCap、4G、2.4G Wi-Fi（AP/STA）、有线以太网等多种联网方式，确保数据可灵活、稳定地上传，并可作为机房外网中断时的备用通道。

强大的采集能力：内嵌Modbus、DLT645、IEC104等主流工控协议，支持快速采集专利算法，可同时采集多种设备数据，解决异构设备集成难题。

边缘计算功能：支持智能采集、数据过滤、报警触发、公式计算等功能，可在网关层对原始数据进行预处理，消除设备异构性，实现数据标准化。

灵活的云端适配：支持通过MQTT、Modbus、OPC UA、SQL、HTTP等方式接入各类云平台和工业软件，便于与现有DCIM（数据中心基础设施管理）系统对接。

高可靠设计：内嵌软硬件看门狗，支持断网重连、断点续传、异常自恢复，确保在机房7×24小时运行环境中无人值守稳定运行。

工业级标准：支持9～35V宽电压供电，工作温度范围-30℃～70℃，能适应机房不同高低温的复杂环境。


3、平台层：本地动环监控上位机系统接收MQTT JSON报文，解析后对配电参数、空调运行状态、温湿度、漏水状态、消防告警等关键动环指标进行实时展示、告警、管理、控制与分析，管理人员无需实时现场值守，出现异常能够快速发现并管理控制。

四、实现功能
动环数据实时监测：运维人员无需频繁往返各机房区域抄录数据，通过监控大屏或电脑终端即可实时查看所有联网动环设备的运行参数与设备状态，显著提升巡检效率与数据透明度。

异常自动告警：系统可对各项关键指标设定告警阈值。一旦数据异常（如配电柜过载、空调回风温度超限、漏水感应触发、消防告警等），系统自动触发声光告警，并通过微信、短信、邮件等方式通知相关负责人，及时遏制机房运行风险。

数据可视化与分析：系统自动统计各动环设备的测量均值、最大值、最小值及告警次数等关键信息，生成可视化报表，支持按班次、日、月等维度导出，为机房能效优化与容量规划提供数据依据。

系统集成与追溯：采集到的标准化动环数据可无缝对接到企业运维部门、集团中心等不同平台，打通动力环境与IT运维的“数据孤岛”，助力企业持续优化机房运行策略，提升算力基础设施的可靠性与能效水平。
