智慧展馆光储充一体化物联网解决方案

一、方案背景某展馆原屋顶为彩钢瓦网架结构，由于使用年限较久，十分容易受到高温、雨水、腐蚀等影响，导致客户和顾客体验不佳，更增加了展馆的空调电费支出。

为推进新能源光储充示范项目建设，该展馆计划进行一系列更新改造工作，包括新建一套光伏发电和储能系统，结合原有充电站系统，打造一套信息化、智能化的智慧展馆能源管理平台，从而实现对光储充系统的全面监控与在线管理，推动展馆绿色低碳运行。对此，物通博联（WideIOT）提供高效可靠的光储充一体化物联网解决方案。

二、前期调研
经过现场调研，本次项目需要采集的设备及数据点位如下：
1、光伏逆变器：有功功率、无功功率、电压、电流、发电量、设备故障、运行状态等（RS485串口、ModbusRTU协议，手拉手接入）

2、并网总表：实时发电量、上网电量、峰谷平电量、电压、电流等（RS485串口、DL/T645协议）

3、储能变流器（PCS）：有功功率、无功功率、充放电状态、电池SOC、SOH、电压、电流、温度、告警信息等（RS485串口、ModbusRTU协议）

4、电池管理系统（BMS）：电池组电压、电流、SOC、SOH、单体电压、温度、告警信息等（RS485串口、ModbusRTU协议）

5、充电桩：充电功率、充电电量、充电状态、枪头状态、故障告警、计费信息等（RS485串口、ModbusRTU协议）

6、气象仪：辐照度、环境温度、组件温度、风速等（RS485串口、ModbusRTU协议）

7、箱变测控：开关状态、告警信号、温度等（RS485串口、ModbusRTU协议）

本项目光伏逆变器数量为15台，储能变流器2台，充电桩18台，属于中型展馆光储充一体化项目，点位较多、设备类型丰富，适合选用WG792光伏四可终端搭配WR511工业4G路由器（光伏），储能与充电桩系统选用WG583工业智能网关。

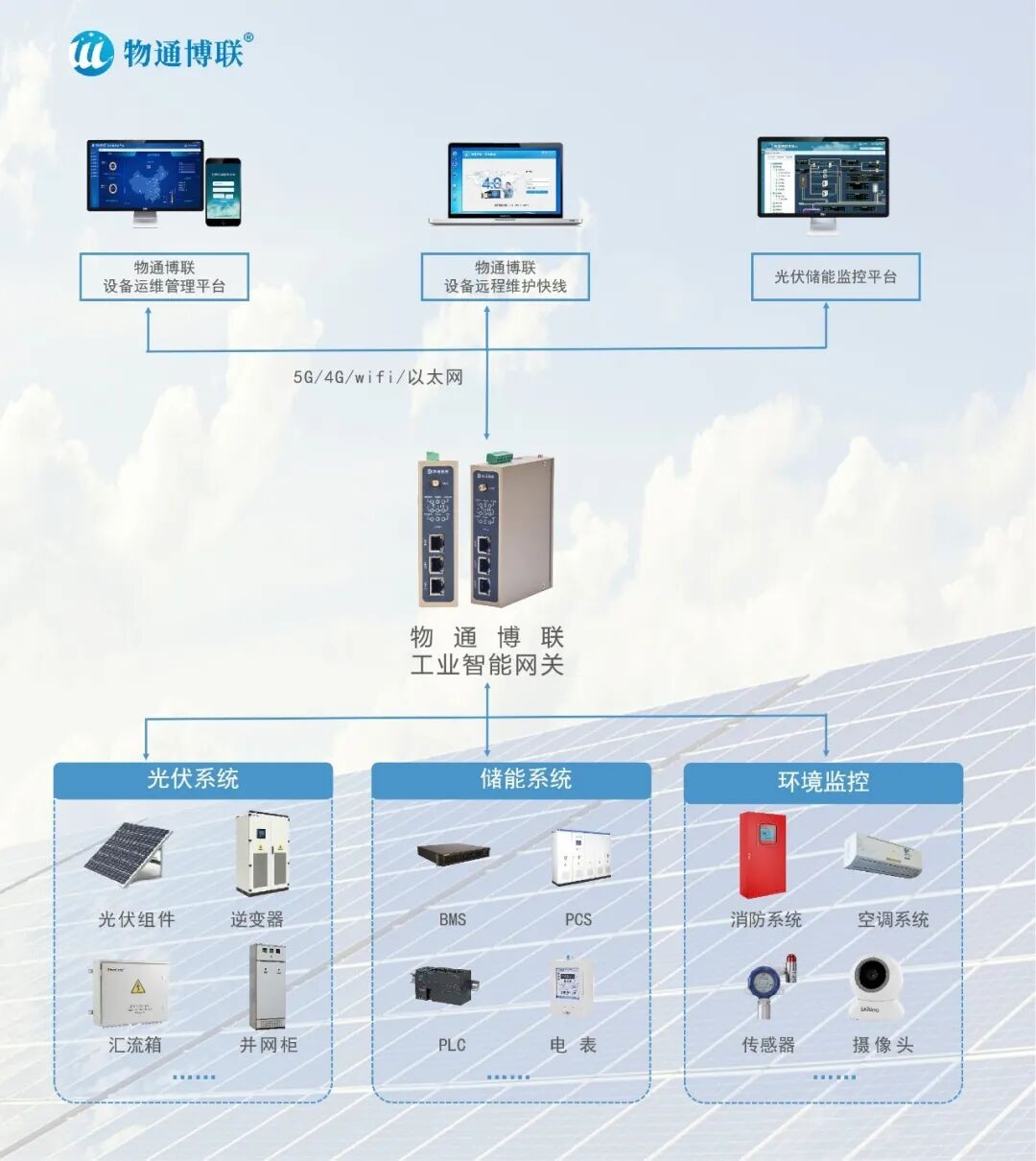

三、系统架构及选型
1、设备层：设备分布于展馆屋顶光伏场区、储能机房、充电桩区域，具备稳定供电条件。光伏逆变器、并网总表、气象仪、箱变测控等设备均具备标准RS485通信接口，采用手拉手方式接入四可终端WG792；储能变流器、电池管理系统、充电桩等设备具备标准RS485通信接口，接入工业智能网关WG583。

2、终端层：光伏侧部署物通博联光伏四可控制终端WG792，通过4路隔离RS485串口连接逆变器、并网总表、气象仪、箱变测控等设备，并对接4G路由器WR511实现4G上网。WG792内置IEC104远动规约与AGC/AVC算法，完成光伏全站数据采集、功率调节、调度远动交互。储能与充电桩侧则部署物通博联工业智能网关WG583，通过多路RS485串口连接储能变流器、电池管理系统、充电桩等设备，完成储能充放电状态、充电桩状态的采集与4G上网。

3、平台层：展馆能源管理平台接收光伏、储能与充电桩系统的各项数据，实现光储充协同监控、管理、告警、管理、控制与数据应用分析等功能，并为能源管理与节能优化等工作提供数据依据。


四、实现功能
生产管理人员无需定期巡检抄表，通过电脑或手机即可实时查看全站光伏发电数据、储能充放电状态、充电桩运行状态与告警信息，显著提升运维管理效率。

当监测到异常数据或设备故障时，系统自动触发告警，通过微信、短信、邮件等方式及时提醒进行处理，保障储能系统安全与充电服务可靠性。

系统自动统计各逆变器运行时长、发电量、功率曲线、故障记录，生成可视化报表，支持按日、月维度导出，为发电结算与设备维保提供数据基础。

系统自动统计储能充放电量、循环次数、效率曲线，以及充电桩充电电量、充电次数、计费信息，生成光储充一体化运营报表，为展馆能源结算与设备维保提供数据基础。

通过物通博联设备管理云，可对WG792四可终端、WR511工业路由器与WG583工业智能网关进行远程配置、固件升级、日志查看，降低现场运维成本。
