城市燃气管网远程在线监测管理系统方案

一、方案背景随着城市化进程加快，燃气管网作为城市基础设施的重要组成部分，其安全运行关系到千家万户的生命财产安全。传统燃气管网依赖人工巡检和定期维护，存在管网分布广、监测盲区多、泄漏发现滞后、应急响应不及时等问题，难以满足现代城市对燃气安全管理的精细化、智能化要求。
某城市燃气运营企业为提升管网运行安全水平，计划对主城区及重点工业园区的燃气管网进行远程在线监测，实现管网压力、流量、温度、泄漏等关键数据的实时采集与上报，构建统一的燃气管网监测系统，进而提升企业应急响应与运维管理能力。对此，物通博联（WideIOT）提供高效可靠的工业物联网数据采集解决方案。
二、前期调研经过现场调研，本次项目需要采集的设备及数据点位如下：
1、压力计及电磁阀：管道压力、阀门状态等（RS485串口、ModbusRTU协议）
2、智能燃气表：瞬时流量、累计流量、温度、压力等（RS485串口、ModbusRTU协议）
3、环境监测仪：可燃气体浓度、温湿度、水浸、烟雾等（RS485串口、ModbusRTU协议）

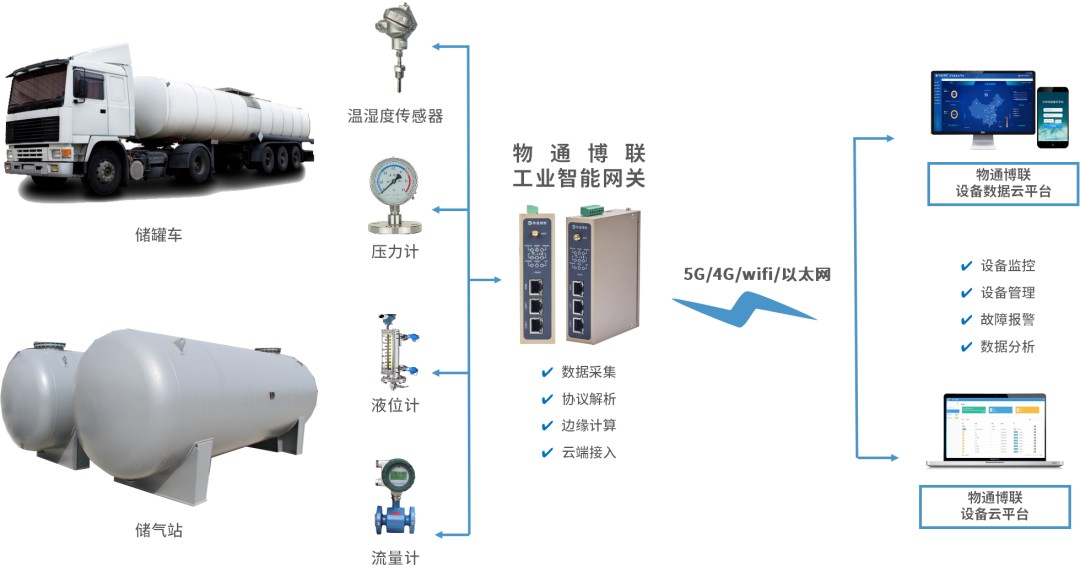

三、系统架构及选型1、设备层：监测设备分布于城市各区域，站点间距离较远，具备标准通信接口与稳定供电条件。因此要求网关具备多路串口数据采集和4G无线上网的能力。
2、网关层：物通博联部署工业智能网关WG583，通过RS485串口连接传感器、仪器仪表等设备，采集管网压力、流量、温度、泄漏等数据并通过4G网络上报至城市燃气管网远程在线监测平台（MQTT协议）。
WG583网关核心特性：
丰富的接口配置：提供两路RS232/485串口和三个百兆以太网口，支持同时接入多台RS485设备实现一对多数据采集
多样的联网方式：支持5G RedCap、4G（Cat4/Cat1）、Wi-Fi（AP/STA）、有线以太网等多种联网方式
强大的采集能力：内嵌主流工业协议（Modbus、DLT645、PLC等），支持快速采集专利算法，可同时采集多种设备数据
边缘计算功能：支持智能采集、数据过滤、报警触发、跳变触发、公式计算、分组策略等消除设备异构性，实现数据标准化
灵活的云端适配：支持通过MQTT、Modbus、OPCUA、SQL、HTTP等方式接入各类云平台和工业软件
高可靠设计：内嵌软硬件看门狗，支持断网重连、断点续传、异常自恢复，确保无人值守稳定运行
工业级标准：支持9-36V宽电压供电，-30~70℃工作温度范围满足户外恶劣环境要求
3、平台层：城市燃气管网监测平台接收MQTT JSON报文，解析后对管网压力、流量、温度、泄漏报警、设备状态等关键指标进行实时展示，生成趋势曲线、日报周报，并支持异常告警与历史数据追溯，为管网调度与应急管理提供决策依据。 四、实现功能运营管理人员无需频繁往返各监测站点，通过电脑或手机即可实时查看燃气管网运行参数与告警信息，显著提升管理效率。
当管网压力异常、燃气泄漏、温度超标或环境烟雾水浸告警时，系统自动触发微信、短信、邮件等告警，提醒及时处理。
系统自动统计各监测点运行时长、流量、压力、温度、报警次数等数据，生成可视化报表，支持按班次、日、月维度导出。
通过物通博联设备管理云，可对工业智能网关进行远程配置、固件升级、日志查看，也能对异地PLC进行远程编程调试和远程上下载程序等操作，降低运维成本。
采集到的数据可对接企业运营管理系统，为管网调度优化、成本核算、设备维保计划提供精准数据基础，助力城市燃气管网数字化转型。
