物联网 PCB 简化方案：晓网 4G 北斗一体化模组硬件优势解析

引言车载追踪、野外数据采集、共享终端等硬件项目开发中，分体 4G 贴片 + 外置 GPS 的传统方案，普遍存在射频干扰、PCB 占用大、外围电路繁琐等问题。广州晓网 WLT4G-GPS 一体化直插模块将 4G 五模通信、北斗双模定位、SIM 电路集成单块电路板，从硬件设计层面降低开发难度，下面结合硬件设计细节拆解产品核心优势。一、一体化单板设计，彻底解决分体方案多项缺陷传统分体式硬件存在多重设计难题，晓网一体化结构针对性解决，核心优势分为 4 点：
[*]射频分区隔离，无信号干扰
模块板区分独立 4G、GPS 两组 U.FL 天线座，射频区域物理分开，出厂完成射频匹配校准，无需额外增加屏蔽罩，避免通信干扰定位、搜星漂移的故障。
[*]整机尺寸更小，适配迷你终端
模组整体尺寸 44.45×41.8mm，对比进口分体模组 55×45mm、国产贴片叠加 GPS 后 50×30mm 的占用面积，PCB 布局空间直接缩减 15%，小型追踪器、便携采集设备均可兼容。

[*]三重供电兼容，省去稳压外围
同时支持 5~16V 直流 VIN 供电、3.7~4.2V 锂电 VBAT 供电、USB5V 调试供电，车载 12V 电瓶可直连模块，无需额外设计降压电路，减少稳压芯片、滤波电容等 BOM 物料。
[*]低功耗 + 宽温存储，工业可靠性更强
休眠电流仅 24mA，比进口模组 40mA 降低 40%，电池设备续航大幅提升；存储温度 - 40℃~125℃，露天、冷链长期仓储不会出现硬件性能衰减。

参数项进口分体模组国产贴片分体模组晓网 WLT4G-GPS
PCB 占用尺寸55×45mm50×30mm44.45mm
供电区间仅 3.7~4.2V 锂电仅 3.7~4.2V 锂电5-16V 宽压 + 锂电 + USB
休眠电流40mA30mA24mA
存储温度-40~85℃-40~120℃-40~125℃
二、全套开源标准化电路，硬件设计少走弯路中小研发团队大多缺少射频工程师，电源、SIM、串口电路设计极易踩坑，手册配套全套可直接复用原理图，核心电路优势 3 点：
[*]电源电路自带纹波抑制方案
官方推荐电路搭载两颗 220uF 大容量电解电容，抑制车载启停产生电压尖峰，匹配模块 2A 峰值发射电流，电源稳定性无需反复仿真调试。
[*]SIM 卡集成完整 ESD 防静电设计
电路内置 TVS 防护管、33pF 滤波电容、10K 上拉电阻，应对插拔 SIM 产生的静电，无需工程师自行搭配防护器件，规避芯片烧毁风险。

[*]UART 串口支持双电平自适应
VDDIO 引脚为电平切换脚，悬空默认 3.3V 串口电平，外接 5V 电压即可匹配 5V 单片机，不用额外增加电平转换芯片，简化 MCU 对接线路。
传统分体模组自主绘制、仿真全套电路至少耗时 1~2 周，复用晓网成熟电路，硬件设计工作量直接减少 40%。三、23 路直插防呆引脚，接口资源全覆盖模块采用行业通用 2.54mm 双排插针，23 路功能引脚集成全部硬件控制信号，三大实用设计亮点：
[*]功能引脚齐全，无需扩展外设
引脚包含 UART 收发、USB 调试、SIM 全套信号、硬件复位、外部看门狗、三路状态 LED，IO 资源充足，不用额外扩展芯片。
[*]硬件调试操作简单
RESET 引脚拉低 150ms 即可重启模块；Reload 引脚短地 30 秒一键恢复出厂，现场调试不用频繁改动串口指令。
[*]超薄扁平结构，外壳适配性强

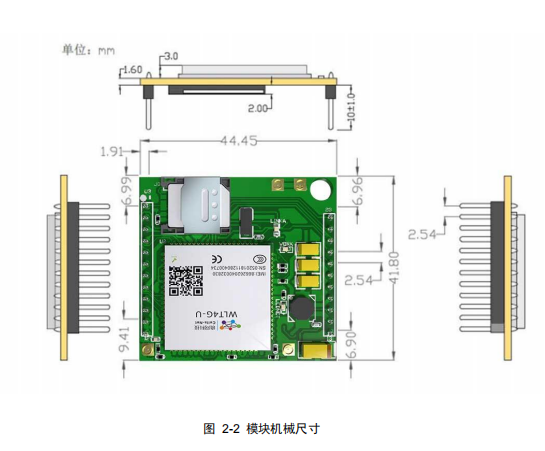

模组厚度仅 10.1mm，元器件无凸起，塑料、金属防水外壳均可适配；4G 与 GPS 天线分置模块两端，结构设计无需规避外壳遮挡问题。

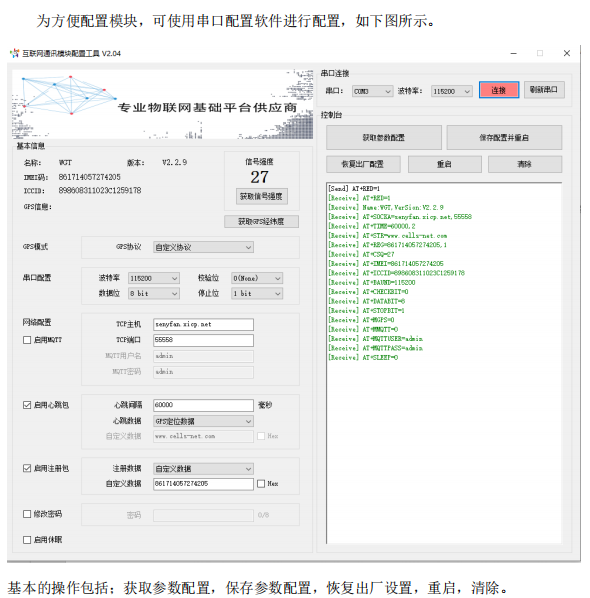

四、配套可视化调试工具，打通软硬件联调环节硬件绘制完成后，通信联调是另一大耗时环节，晓网专属 PC 工具解决调试痛点，核心功能 3 点：
[*]零代码可视化配置
无需记忆大量 AT 指令，界面直接配置 TCP、MQTT 协议，自定义心跳包、设备注册上报数据。
[*]实时读取设备关键信息
一键获取 IMEI、ICCID、基站信号、GPS 经纬度，省去串口指令反复查询。
[*]多系统 USB 驱动适配
USB2.0 最高 480Mbps 传输速率，兼容 Windows、Linux、Android 系统，调试、固件升级均可使用 USB 接口。
五、硬件开发综合落地收益总结综合整套硬件配套方案，选用晓网 WLT4G-GPS 一体化模组可实现三大核心收益：
[*]研发周期缩短 30%：一体化硬件 + 现成电路 + 可视化工具，省去射频仿真、指令调试大量工时；
[*]整机硬件成本下降：省去屏蔽罩、降压芯片、电平转换、独立 GPS 芯片等外围物料；
[*]本地技术全程兜底：广州本土技术团队，天线布局、EMC 整改、量产焊接问题均可实时对接，避免项目延期。
对于缺少射频研发人员、追求快速落地小型物联网终端的企业，晓网科技这款一体化直插 4G 北斗模组，是简化 PCB 硬件开发、控制整机成本的优选方案。
