信号发生器如何与波束赋形算法配合优化？

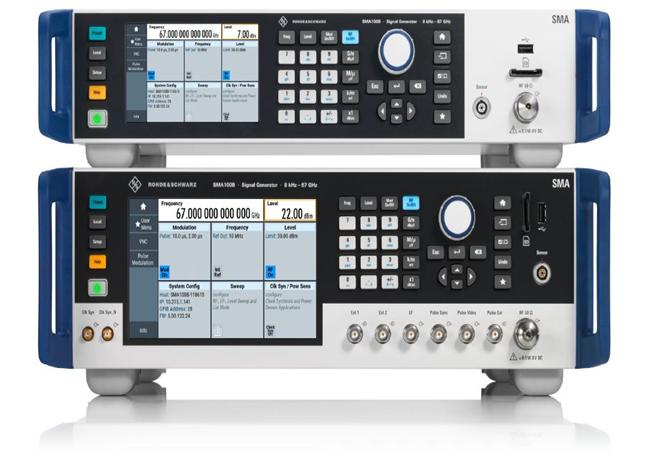

信号发生器与波束赋形算法的配合优化是无线通信系统（如5G毫米波、卫星通信、雷达系统）中提升信号质量、覆盖范围和抗干扰能力的关键环节。其核心在于通过信号发生器生成高精度、动态可调的测试信号，模拟真实场景中的多径传播、干扰和用户移动性，从而验证和优化波束赋形算法的性能。以下是具体配合优化方法及实施步骤：一、信号发生器在波束赋形优化中的核心作用
[*]模拟多径信道环境
[*]功能：生成包含多径时延、角度扩展和衰落的信道模型，模拟真实场景中的信号反射、衍射和散射。
[*]优化目标：验证波束赋形算法在复杂信道下的波束跟踪能力（如用户移动时波束是否持续对准）和抗多径干扰能力（如通过空间滤波抑制反射路径干扰）。
[*]示例：
[*]城市宏小区：信号发生器生成包含10-20条多径的信道模型，时延扩展达1-5μs，角度扩展30-60°，测试波束赋形算法在非视距（NLOS）环境下的性能。
[*]室内微小区：模拟短时延（<100ns）但高角度扩展（>90°）的信道，验证算法在密集多径环境下的空间分辨率。


[*]生成动态干扰信号
[*]功能：模拟邻区干扰、同频干扰或恶意干扰，测试波束赋形算法的干扰抑制能力。
[*]优化目标：通过调整干扰方向、功率和调制方式，优化算法的零陷生成（Null Steering）和干扰对消（Interference Cancellation）性能。
[*]示例：
[*]邻频干扰：信号发生器生成与目标信号频段相邻的连续波（CW）干扰，功率比目标信号高10-20dB，验证算法的频域滤波和空间隔离能力。
[*]智能干扰：生成方向性干扰（如通过波束赋形将干扰能量集中到目标用户方向），测试算法的动态波束调整速度（如毫秒级响应）。


[*]提供高精度参考信号
[*]功能：生成已知特性的参考信号（如导频信号、同步信号），用于波束赋形算法的信道估计和波束训练。
[*]优化目标：通过调整参考信号的功率、带宽和调制方式，优化算法的信道估计精度（如降低均方误差MSE）和波束训练效率（如减少训练开销）。
[*]示例：
[*]5G NR：信号发生器生成SSB（Synchronization Signal Block）信号，带宽1.44MHz，功率-120dBm，测试算法在低SNR下的初始波束捕获能力。
[*]毫米波通信：生成28GHz或39GHz的参考信号，带宽400MHz，验证算法在高频段的大规模MIMO波束训练性能。


二、信号发生器与波束赋形算法的配合优化方法1. 硬件级配合：信号发生器与MIMO测试平台集成
[*]系统架构：

信号发生器 → 功率放大器 → MIMO信道仿真器 → 待测设备（DUT，含波束赋形算法） → 数据分析仪



[*]关键组件：
[*]多通道信号发生器：支持独立控制每路信号的频率、相位和幅度（如Keysight M8190A，12通道，1GHz调制带宽）。
[*]MIMO信道仿真器：模拟多天线之间的空间相关性（如Spirent Vertex，支持64×64 MIMO）。
[*]相位同步模块：确保信号发生器各通道之间的相位一致性（如通过10MHz参考时钟和PPS触发同步）。

[*]优化流程：
[*]信道建模：在信道仿真器中配置多径参数（时延、角度、功率）。
[*]信号生成：信号发生器生成多路独立信号，每路对应一个天线端口。
[*]波束赋形：DUT根据接收信号计算波束权重（如通过SVD算法），并反馈至信号发生器调整测试信号。
[*]性能评估：通过数据分析仪测量波束增益、SINR和误码率（BER），优化算法参数（如波束宽度、扫描步长）。

2. 软件级配合：信号发生器与算法仿真工具链协同
[*]工具链组成：
[*]MATLAB/Simulink：实现波束赋形算法（如ZF、MMSE、Hybrid Beamforming）的仿真。
[*]信号发生器控制软件：如Keysight Signal Studio、Rohde & Schwarz WinIQSIM，支持将算法生成的波束权重导入信号发生器。
[*]自动化测试框架：如Python脚本调用SCPI命令控制信号发生器，实现参数扫描和结果自动记录。

[*]优化流程：
[*]算法仿真：在MATLAB中模拟波束赋形算法，生成理论波束图案（如3D方向图）。
[*]信号生成：将算法输出的波束权重（幅度和相位）导入信号发生器，生成实际测试信号。
[*]硬件验证：通过信号发生器和信道仿真器构建测试环境，验证硬件实现与算法仿真的一致性。
[*]参数调优：根据测试结果调整算法参数（如权值量化位数、更新周期），迭代优化性能。

3. 动态场景优化：信号发生器模拟用户移动性
[*]挑战：波束赋形算法需实时跟踪移动用户的位置变化，避免波束失配导致的信号中断。
[*]解决方案：
[*]信号发生器配置：
[*]生成动态多普勒频移（模拟用户移动速度，如高铁场景500km/h对应多普勒频移≈1.2kHz）。
[*]调整信号到达角（AoA）和离开角（AoD）的时间序列（如通过AR模型生成角度变化）。

[*]算法优化：
[*]引入预测机制（如卡尔曼滤波）估计用户未来位置，提前调整波束方向。
[*]优化波束扫描策略（如分层扫描或基于历史信息的智能扫描）。


[*]测试案例：
[*]用户高速移动：信号发生器生成多普勒频移1kHz、角度变化率10°/ms的信号，测试算法的波束跟踪延迟（需<1ms）。
[*]用户突然转向：模拟角度突变（如从0°跳变至90°），验证算法的鲁棒性（如波束重新对准时间<5ms）。

三、信号发生器选型与配置建议1. 关键指标
[*]频率范围：覆盖目标系统频段（如5G FR1：0.45-6GHz；FR2：24.25-52.6GHz）。
[*]通道数：支持与DUT天线数量匹配的独立通道（如大规模MIMO需16/32/64通道）。
[*]相位噪声：低相位噪声（<-120dBc/Hz@10kHz偏移）确保波束方向精度。
[*]调制带宽：支持高阶调制（如256-QAM）和宽带信号（如400MHz带宽用于毫米波）。
[*]动态范围：输出功率范围宽（如-140dBm到+30dBm），适应不同测试场景。
2. 推荐型号
[*]Keysight M8190A：
[*]12通道，1GHz调制带宽，支持任意波形生成（AWG），适用于5G NR和毫米波测试。

[*]Rohde & Schwarz SMW200A：
[*]双通道，2GHz调制带宽，集成信道仿真功能，适用于卫星通信和车载雷达测试。

[*]Anritsu MA2806A：
[*]8通道，6GHz频率范围，支持波束赋形算法的实时硬件验证，适用于大规模MIMO OTA测试。

四、实际应用案例案例1：5G基站大规模MIMO波束赋形优化
[*]测试目标：优化基站在下行链路中的波束赋形增益和用户吞吐量。
[*]信号发生器配置：
[*]生成32路独立信号，每路功率-20dBm，频率3.5GHz，带宽100MHz。
[*]模拟城市宏小区信道（多径数=15，时延扩展=3μs，角度扩展=45°）。

[*]算法优化：
[*]初始采用ZF算法，测试发现用户边缘吞吐量不足。
[*]切换至Hybrid Beamforming（混合波束赋形），结合数字预编码和模拟移相器，边缘吞吐量提升30%。

[*]结果验证：
[*]通过信号发生器和频谱分析仪测量波束增益（从10dBi提升至14dBi）。
[*]误码率（BER）从1e-3降低至1e-5，满足3GPP要求。

案例2：毫米波车载雷达波束赋形抗干扰优化
[*]测试目标：提升雷达在复杂电磁环境下的目标检测概率。
[*]信号发生器配置：
[*]生成77GHz信号，带宽1GHz，脉冲宽度10μs，重复频率1kHz。
[*]模拟邻车雷达干扰（频率76GHz，功率比目标信号高15dB）。

[*]算法优化：
[*]初始采用固定波束，干扰导致虚警率上升至20%。
[*]引入自适应波束赋形（如LMS算法），动态生成零陷抑制干扰，虚警率降至<2%。

[*]结果验证：
[*]通过信号发生器和示波器观察干扰抑制效果（零陷深度>40dB）。
[*]目标检测概率从80%提升至98%，满足车规级要求（ISO 26262 ASIL-B）。

五、总结与展望信号发生器通过模拟多径信道、动态干扰和用户移动性，为波束赋形算法提供了高精度的测试环境。结合硬件集成和软件协同优化，可显著提升算法在复杂场景下的性能。未来，随着6G太赫兹通信和智能超表面的发展，信号发生器需进一步扩展频率范围（如0.1-3THz）和支持更高维度的波束控制（如全息波束赋形），以满足下一代无线通信系统的测试需求。
