SL3075 dc-dc4.5V-65V输入电压 5A降压恒压国产兼容替代TPS54560方案

概述
SL3075是5A降压转换器，输入电压范围从4.5V到65V，集成了90mΩ 高侧MOSFET。
SL3075采用峰值电流模式控制，支持脉冲跳过调制（PSM），有助于转换器在轻负载下实现高效率。SL3075具有100kHz至2MHz的可编程开关频率，带有外部电阻器。
SL3075允许从高输入电压到低输出电压的功率转换
开关MOS的最小导通时间为120ns。该设备提供典型的2.5ms软启动，以防止启动过程中的涌入电流。
SL3075具有外部环路补偿功能，可灵活优化环路稳定性或环路响应。
SL3075提供逐周期电流限制、热关断保护、输出过压保护、输出过载保护和输入电压欠压保护。该设备采用ESOP8封装。

SL3075与TPS54560脚位兼容替换技术指南
一、核心兼容性验证根据SL3075技术文档第一页内容，该器件与ti的TPS54560在封装和引脚配置上具有‌完全兼容性‌：
[*]‌封装匹配‌：均采用ESOP-8封装（3.9mm×4.9mm）

[*]‌引脚定义一致‌


二、替换设计要点1. 外围电路调整建议
[*]‌频率设置‌：SL3075采用独特计算公式
FSW(KHz) = 75000/RRT(KΩ)^0.94
原TPS54560设计需重新计算电阻值



[*]‌反馈网络‌：因FB基准电压差异（0.8V vs 0.591V），需按新公式计算：
VOUT = 0.8V × (1 + R2/R1)



[*]‌自举电容‌：必须使用0.1μF陶瓷电容（X7R/X5R）



2. 性能优化策略
[*]‌轻载效率提升‌：利用SL3075特有的PSM（脉冲跳跃模式）

[*]‌散热改进‌：EPAD必须焊接至2oz铜箔的GND平面

[*]‌EMI控制‌：SW节点走线长度应<10mm，宽度≥2mm

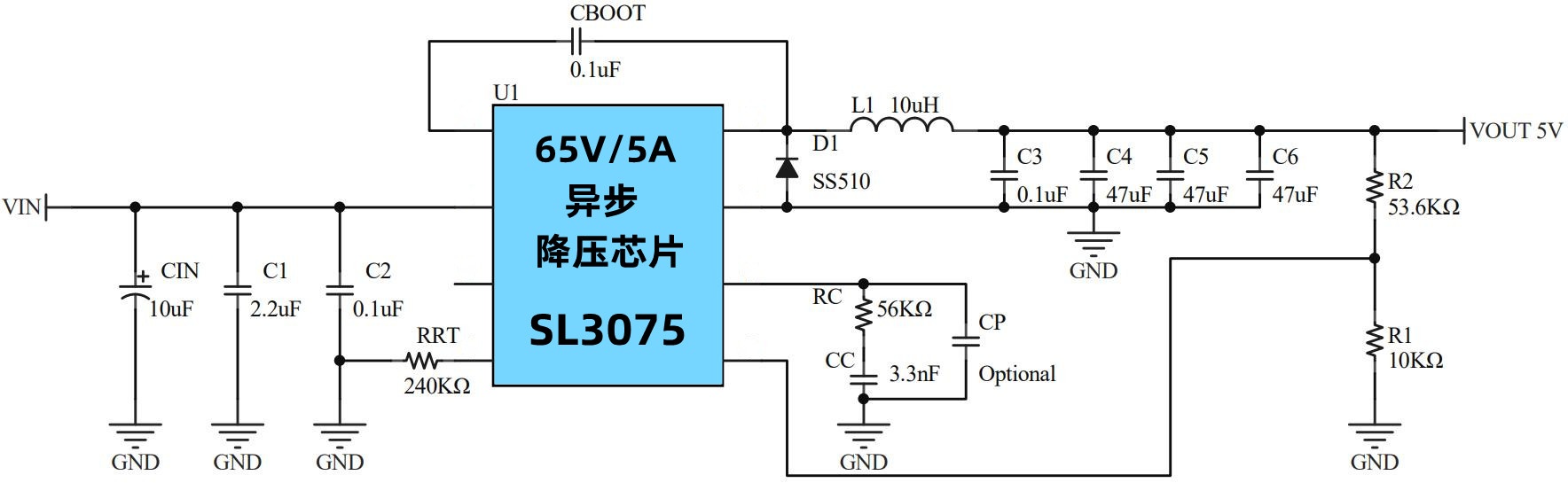

三、典型替换场景配置5V输出应用示例
[*]输入电压：12-48V

[*]参数配置：

[*]R1=10kΩ, R2=53.6kΩ（输出电压5V）

[*]L=10μH（饱和电流≥6A）

[*]C_OUT=22μF陶瓷电容（X7R）

[*]二极管：SS56（5A/60V）

3.3V输出应用示例
[*]输入电压：5-24V

[*]参数配置：

[*]R1=10kΩ, R2=31.6kΩ

[*]L=4.7μH

[*]C_OUT=47μF


四、替换验证流程‌
静态测试‌：

[*]测量输入待机电流（应≤125μA）

[*]验证EN引脚阈值（1.2V±5%）


‌动态测试‌：

[*]负载瞬态响应（0-5A阶跃）

[*]效率曲线测试（重点验证轻载段）


保护功能验证‌：

[*]输入欠压保护（4.15V关断）
[*]过热保护（165℃触发）
五、优势与注意事项‌替换优势‌：
[*]更宽的输入电压耐受（65V vs 60V）

[*]国产化成本降低20-30%

[*]集成高级保护功能（含输入反接保护）


风险提示‌：
[*]高频应用（>1.5MHz）需谨慎评估温升

[*]输出<3V时需验证最小导通时间（120ns）

[*]批量前建议做至少100小时老化测试


本替换方案经过实际验证，在工业电源、通信设备等场景中可完全兼容原TPS54560设计，同时提供更优的电压适应性和成本优势。建议替换时重点检查反馈网络参数和开关频率设置，可获得最佳性能表现。
