解决高功率快充散热难题，傲琪G500导热硅脂的专业方案

在消费电子领域，高功率快充电源正面临严峻挑战：随着输出功率跃升至百瓦级别，体积却持续缩小，热密度急剧攀升。当30W快充进化到120W超快充，内部MOS管、整流桥、主控芯片等关键元件的工作温度可能突破100℃大关，引发性能衰减甚至故障。传统散热方案难以在毫米级的元器件间隙中高效导热处理，散热瓶颈已成为制约充电器功率提升的关键因素。


一、导热界面材料的核心价值：不只是“填充物”

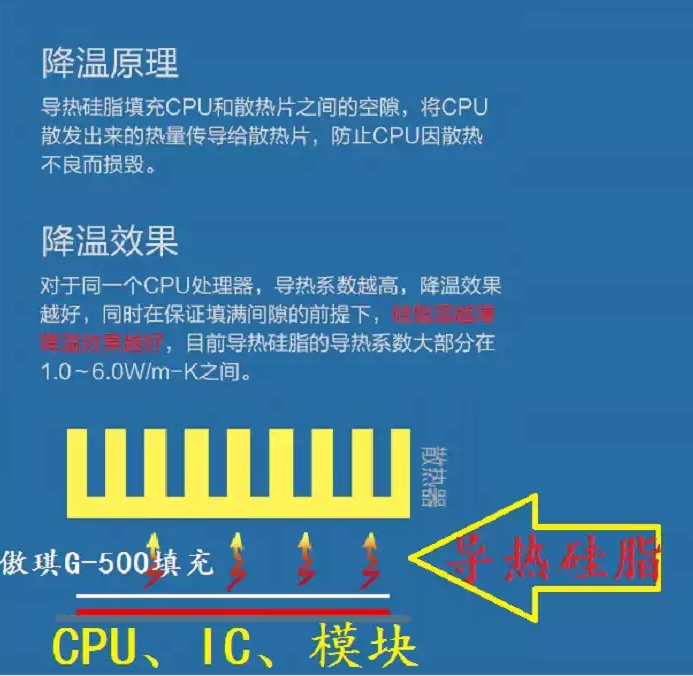

在快充电源的散热体系中，导热硅脂扮演着不可替代的角色：- 微观桥梁作用：即使肉眼观察光滑平整的芯片表面，在微观尺度上仍存在大量凹凸不平的间隙（可达数十微米）。这些空隙中的空气是热的不良导体，而导热硅脂通过完全填充界面空隙，将空气热阻转化为高效导热通道- 性能倍增器：实验表明，优质导热硅脂可使界面热阻降低60%以上，同等散热条件下功率器件温度可显著下降15-20℃，大幅延长电子元件寿命


二、G500导热硅脂：专为高密度电子散热优化的解决方案

合肥傲琪电子G500导热硅脂通过精密材料配比和制造工艺，针对快充电源等紧凑型设备的散热需求提供了专业级性能：

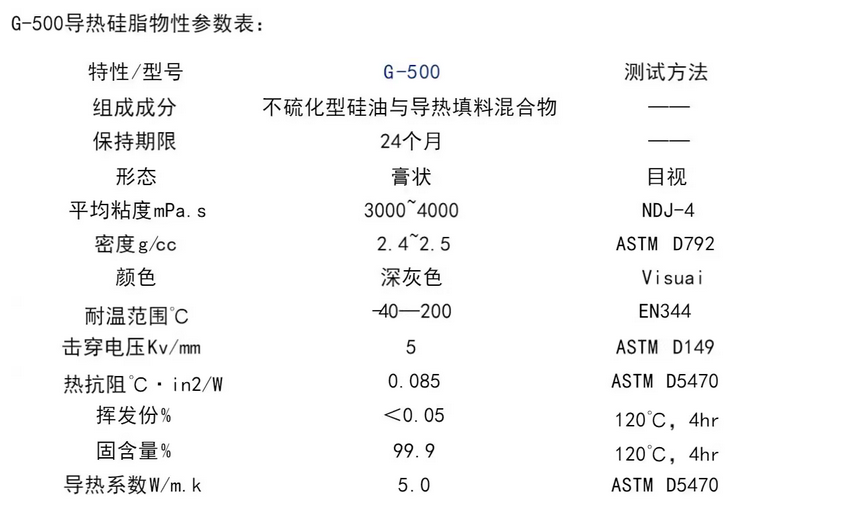

核心技术参数
- 导热系数5.0W/m·K：高于基础硅脂（通常1-2W/m·K），可快速传递瞬态大电流产生的热量- 热阻低至0.085℃·in²/W：显著降低芯片到散热器之间的温度梯度- 耐温-40℃~200℃：覆盖快充电源全工作温度范围，瞬态峰值耐受＞200℃- 99.9%固含量：几乎无挥发，避免长期使用后干裂失效


突破性性能优势
1. 低油离度设计（趋向零渗油）：     传统硅脂在高温下易析出硅油，污染电路板并导致导热性能衰退。G500通过特殊配方控制油份迁移，在200℃老化测试后仍保持膏体稳定性，杜绝因渗油引发的电路短路风险。
2. 高湿润性界面贴合：     添加表面活性成分，使其在金属/陶瓷表面形成超薄（推荐厚度0.1-0.3mm）且均匀的界面层，有效覆盖率达95%以上，尤其适合快充电源中MOS管与散热片的曲面接触区域。
3. 长效可靠性验证：     通过2000小时高温高湿测试（85℃/85%RH）及-40~125℃温度循环实验，性能衰减＜5%，满足快充电源3-5年使用寿命需求。

三、在快充电源中的实战应用价值
在快充电源的散热设计中，G500展现出多重技术价值：
▶ 突破空间限制的散热能力- 在变压器与散热片之间、主控IC与金属外壳之间等间隙低于0.3mm的狭小空间，G500可完全填充空隙，热传递效率比空气提升80倍- 对比导热垫片，其更低热阻特性（无需压缩成型）特别适合无法施加压力的精密模组

▶ 系统级散热优化- 应用于插件元器件（如电解电容、电感）与PCB的间隙，既传导热量又提供结构性缓冲，降低振动损伤风险- 配合金属散热片使用，可使120W GaN快充的表面高温区域面积减少40%，握持温度降至安全范围

▶ 生产与维护优势- 无需固化即涂即用：简化生产线工艺，提升组装效率- 兼容自动化点胶：支持精确控制涂布量和位置，减少人工操作差异

四、专业应用指南：最大化发挥性能
为确保G500在快充电源中发挥最佳效果，需遵循科学操作方法：
1. 表面预处理：     用高纯度异丙醇（≥99%）清除芯片和散热器表面油污及旧硅脂残留，确保金属本色显露
2. 涂覆工艺：     - 单点法：在芯片中心点直径4-5mm（约米粒大小）的硅脂，通过散热器下压自然延展   - 刮刀法：用塑料刮片均匀涂布成0.1-0.3mm薄层，适用于大面积矩形芯片

> 技术警示：严禁使用牙膏、黄油等替代品！其含有的水分、电解质或有机酸成分会腐蚀铜箔并引发电路故障。


五、技术背后的保障：傲琪电子研发实力

合肥傲琪电子科技有限公司（国家级高新技术企业）专注于导热材料研发十年，通过：- ISO9001/ISO14001体系认证，品质符合标准- UL防火认证、SGS环保认证，确保材料在密闭快充电源中安全可靠- 与多个科研机构合作，持续提升界面热管理效率


快充电源的功率进化永无止境，散热技术需要同步革新。G500导热硅脂凭借5.0W/m·K高导热率、接近零渗油的稳定性以及超宽温度适应性，已成为百瓦级快充散热设计的优选方案。当每一摄氏度的温降都关乎能效与安全，G500所提供的不仅是材料，更是功率密度持续突破的基石。

如需申请G500导热硅脂样品或获取快充电源散热方案，请联系傲琪电子技术支持团队。  联系电话：+86 18656456291
