可编程电源保护电路的通信接口有哪些

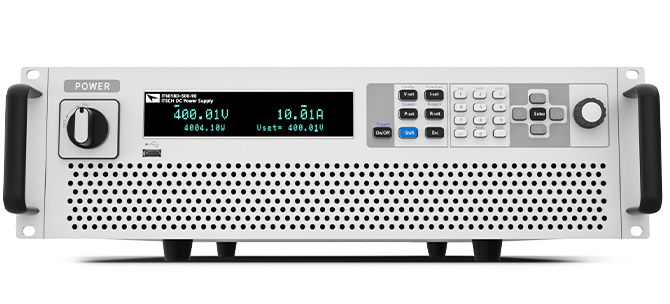

可编程电源的保护电路需通过通信接口实现远程监控、参数配置和故障报警等功能。其通信接口类型多样，涵盖有线、无线、工业总线及高速数字接口，以下从技术特点、应用场景和典型方案三方面详细介绍：一、有线通信接口1. 通用串行接口
[*]RS-232
[*]特点：单端传输，最大速率115.2kbps，传输距离≤15m（无中继）。
[*]应用：实验室调试、短距离设备互联（如通过PC串口修改保护阈值）。
[*]典型方案：
[*]使用MAX3232芯片实现TTL/RS-232电平转换。
[*]示例命令：*IDN?（查询设备ID）、PROT:VOLT 30V（设置过压保护值）。


[*]RS-485
[*]特点：差分传输，抗干扰强，速率可达10Mbps（短距离），传输距离≤1.2km（1200bps时）。
[*]应用：工业现场多设备组网（如生产线上的10台电源串联监控）。
[*]典型方案：
[*]采用MAX485芯片，终端接120Ω匹配电阻。
[*]支持Modbus RTU协议，通过上位机读取寄存器（如地址0x0001存储输出电压值）。


2. 工业总线接口
[*]CAN总线
[*]特点：多主通信、高可靠性（CRC校验+错误重发），速率1Mbps/40m。
[*]应用：汽车电子测试、分布式电源系统（如新能源汽车充电桩集群监控）。
[*]典型方案：
[*]使用TJA1050收发器，通过CAN ID区分设备（如ID=0x123表示1号电源）。
[*]定义自定义协议帧：0x123 0x01 0x00 0xC8（表示1号电源触发过流保护，电流=200A）。


[*]GPIB（IEEE-488）
[*]特点：并行传输，速率1MB/s，支持24米总线长度（带中继可扩展）。
[*]应用：高精度测试设备（如半导体老化测试系统）。
[*]典型方案：
[*]通过NI GPIB-USB-HS适配器连接PC，使用LabVIEW发送SCPI命令（如MEAS:VOLT?查询电压）。


3. 高速数字接口
[*]USB
[*]特点：即插即用，速率480Mbps（USB 2.0），供电能力5V/500mA。
[*]应用：便携式设备调试（如通过手机APP修改保护参数）。
[*]典型方案：
[*]使用STM32的USB OTG功能，实现虚拟串口（VCP）通信。
[*]示例：通过Android APP发送SET:OVP 28V命令设置过压保护。


[*]以太网（RJ45）
[*]特点：长距离（100m/1000Mbps），支持TCP/IP协议栈。
[*]应用：远程集中监控（如数据中心电源状态云平台）。
[*]典型方案：
[*]集成W5500芯片（硬TCP/IP协议栈），通过HTTP服务器提供Web界面。
[*]示例URL：http://192.168.1.100/status返回JSON格式状态数据。


二、无线通信接口1. 短距离无线
[*]Wi-Fi
[*]特点：高速率（≥100Mbps），覆盖范围50-100m（室内）。
[*]应用：实验室智能监控（如通过ESP32实现电源状态手机APP推送）。
[*]典型方案：
[*]使用ESP8266/ESP32模块，通过MQTT协议上传数据至阿里云。
[*]示例Topic：/power/001/status，Payload：{"volt":24.5,"ocp":false}。


[*]蓝牙
[*]特点：低功耗（BLE 5.0功耗≤15mA），支持Mesh组网。
[*]应用：便携式设备配对（如通过蓝牙耳机触发电源保护复位）。
[*]典型方案：
[*]使用nRF52840芯片，开发自定义GATT服务（如UUID=0x180A表示设备信息）。


2. 低功耗广域网（LPWAN）
[*]LoRa
[*]特点：超远距离（1-15km），低功耗（电池寿命≥5年）。
[*]应用：偏远地区电源监控（如光伏电站逆变器测试电源）。
[*]典型方案：
[*]使用SX1276模块，通过LoRaWAN协议上传数据至网关。
[*]示例Payload：0x01 0x02 0xC8（设备ID=1，触发过流，电流=200A）。


[*]NB-IoT
[*]特点：覆盖广（地下车库信号可达），支持移动运营商网络。
[*]应用：城市基础设施监控（如智能路灯电源状态上报）。
[*]典型方案：
[*]使用BC95模块，通过CoAP协议上传数据至OneNET平台。
[*]示例URL：coap://180.101.147.115:5683/001，Payload：{"temp":45.2}。


三、专用测试接口1. SCPI命令接口
[*]特点：标准化仪器控制语言（IEEE 488.2），支持远程编程。
[*]应用：自动化测试系统（如通过Python脚本批量配置100台电源）。
[*]典型方案：
[*]通过RS-232/USB/以太网发送SCPI命令：python

import socket
s = socket.socket()
s.connect(("192.168.1.100", 5025))  # TCP端口5025为SCPI默认端口
s.send(b"PROT:VOLT 30V\r\n")  # 设置过压保护
s.recv(1024)  # 读取响应




2. PXI/PXIe接口
[*]特点：高速背板总线（速率≥2GB/s），支持同步触发。
[*]应用：多通道电源同步测试（如航空电子设备电源冗余验证）。
[*]典型方案：
[*]使用NI PXIe-4139电源模块，通过PXI触发总线实现纳秒级同步保护。

四、接口选型关键因素

因素选型建议
传输距离≤15m选RS-232/蓝牙；≤1.2km选RS-485/LoRa；≥1km选CAN/以太网/NB-IoT
数据速率低速（≤115.2kbps）选RS-232/RS-485；高速（≥1Mbps）选USB/以太网/PXIe
抗干扰性工业环境选RS-485/CAN/光纤；实验室选USB/Wi-Fi
功耗电池供电设备选BLE/LoRa；市电供电选Wi-Fi/以太网
成本单台设备选RS-232（1−5）；多台组网选RS-485（10−20）；云监控选NB-IoT（$5/年）

五、典型应用场景方案1. 工业自动化生产线
[*]需求：监控20台电源的输出电压/电流及保护状态，支持Modbus协议。
[*]方案：
[*]每台电源集成STM32+RS-485，通过MAX485芯片连接至PLC。
[*]PLC作为Modbus主站，每100ms轮询所有电源状态（寄存器地址0x0000-0x001F）。

2. 远程光伏电站
[*]需求：监控100台逆变器测试电源的过压/过流事件，支持低功耗广域传输。
[*]方案：
[*]每台电源集成ESP32+LoRa模块，通过SX1276上传数据至网关。
[*]网关集成4G模块，将数据转发至阿里云IoT平台，触发短信报警。

3. 半导体老化测试
[*]需求：高精度同步监控128通道电源的输出纹波，支持纳秒级触发。
[*]方案：
[*]使用NI PXIe-4139电源模块，通过PXIe背板总线实现同步采样（采样率1MS/s）。
[*]通过LabVIEW开发上位机，实时显示纹波曲线并记录保护触发时间。

总结可编程电源保护电路的通信接口需根据传输距离、速率、抗干扰性、功耗和成本综合选型：
[*]短距离调试：优先选RS-232/USB/蓝牙。
[*]工业组网：优先选RS-485/CAN/Modbus。
[*]远程监控：优先选以太网/Wi-Fi/NB-IoT。
[*]高速同步测试：优先选PXIe/光纤。
推荐组合方案：
[*]低成本实验室：RS-232+SCPI命令（5−10）。
[*]中端工业场景：RS-485+Modbus RTU（15−30）。
[*]高端云监控：LoRa/NB-IoT+阿里云（50−100/年，含SIM卡流量）。
