Aigtek高压功率放大器在生物和超声领域中的作用和实验

　　高压功率放大器在生物和超声领域中具有重要作用，以下分别说明其在两个领域中的作用和实验：
　　生物领域
　　作用：高压功率放大器用于将低功率的信号放大成高功率的超声波，从而实现对生物组织的深入研究和测试。超声波具有无创、无痛、无辐射等优点，在生物医学领域的应用广泛，包括超声成像、超声治疗、超声介导的基因和药物传递等。高压功率放大器能够提供超声波所需的高功率信号，驱动超声换能器产生超声波，进而作用于生物组织，产生各种物理和化学效应，如声压、声流、热效应等，研究人员通过对这些效应的测量和分析，了解生物组织的物理特性和化学组成。
　　实验一、ATA-4315高压功率放大器在生物电刺激技术研究中的应用
　　实验原理：生物电刺激是一种通过外部电信号刺激生物体，引发其内部的电生理反应和生物学反应的技术。主要体现在生物体的神经系统和肌肉系统，当外部电信号施加到生物体上时，可以改变神经细胞的电位差，从而激活或抑制神经元的活动；在肌肉系统中，外部电流的刺激可以引发肌肉收缩或放松。以达到治疗、康复或促进健康的目的。

图：ATA-4315高压功率放大器在生物电刺激技术研究中实验框图
图：ATA-4315高压功率放大器在生物电刺激技术研究中实验实拍图　　信号发生器为ATA-4315高压功率放大器提供信号，功放连接电极片，本次实验中选取有心律失常的小鼠作为被测物，将电极片放置在小鼠的心脏位置，刺激信号为脉冲波，频率1-160Hz，脉宽为2-500us，幅值从零逐渐递增，通过小鼠电刺激过程中的各种生理反应和心电图数据进行分析。电刺激过程中随着频率的增加，肌肉收缩和神经传导的速度加快，而电信号幅值越大，其肌肉收缩和神经传导的程度越大，脉宽则对应电刺激的持续时间。根据不断的实验，选取频率100Hz，脉宽500us，幅值15Vpp对小鼠进行电刺激治疗，通过心电图观测到小鼠的心律失常有所缓解。
　　超声领域
　　作用：在超声领域，高压功率放大器主要用于驱动超声换能器、压电陶瓷等元件，产生高强度的超声波，实现超声加工、超声成像、超声聚焦等功能。超声波的产生需要足够的功率驱动，高压功率放大器能够提供所需的高电压和大电流，使超声换能器等元件产生机械振动，进而产生超声波。此外，通过调节高压功率放大器的输出信号参数，还可以控制超声波的频率、振幅和相位等特性，以满足不同超声应用的需求。
　　实验二、ATA-4315高压功率放大器在聚焦声场诱导虚拟光波导中的应用

　　图：ATA-4315高压功率放大器在聚焦声场诱导虚拟光波导中的应用实验实拍图　　实验中先确定超声换能器的最佳工作频段，将换能器表面涂抹超声凝聚并将全息板置于换能器表面，其中全息板用于调控超声波的幅值和相位以产生聚焦声场。将琼脂仿体固定在声场聚焦的位置，波长为660nm的连续激光经光学器件准直后，由下方进入换能器和全息板，光束进入琼脂仿体，经聚焦声场调制后，使用CMOS相机对组织中的光学模式横截面进行成像。通过调节输入电信号的电压值，可以获得不同超声压力模式下的相关图像。
　　高压功率放大器推荐：

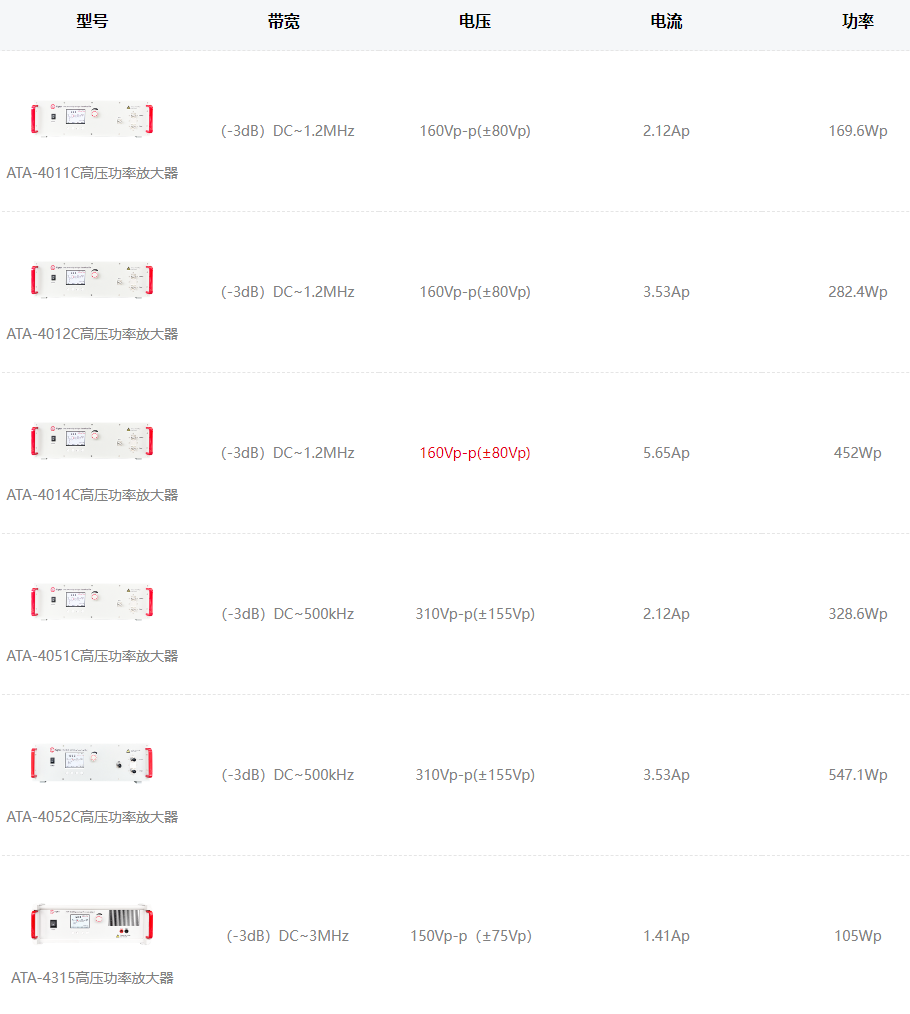

图：ATA-4000系列高压功率放大器指标参数　　本资料由Aigtek安泰电子整理发布，更多案例及产品详情请持续关注我们。西安安泰电子Aigtek已经成为在业界拥有广泛产品线，且具有相当规模的仪器设备供应商，样机都支持免费试用。如想了解更多功率放大器等产品，请持续关注安泰电子官网。
