BP2366DS功率校正，非隔离，无VCC，COMP

哈哈加油

1.方案名称： BP2366DS功率校正，非隔离，无VCC，COMP

2.品牌名称：晶丰明源

3方案特点：BP2366DS 是一款带有源功率因素校正的高精度非 隔离型降压型 PFC LED 驱动芯片，专为通用电源设 计且具有恒流控制作用。且 BP2366DS 工作在临界 导通模式，减小了开关损耗并优化了 EMI。

BP2366DS去除了 VCC,COMP电容和 RCS电阻以此简化 外部电路。它采用了电流检测技术，减少了 外部元件的同时可实现高精度输出电流，且拥有良 好的线性调整率和负载调整率。

BP2366DS 具有多重保护功能以加强系统可靠性，包 括 LED 短路保护,另外，BP2366DS 具有过热调节功 能，在驱动电源过热时减小输出电流，以提高系统 的可靠性。

4特点功能：

有源功率因数校正，高 PF 值，低 THD

无 VCC 和 COMP 电容

集成电流采样电阻

电感电流临界连续模式

LED 短路保护

逐周期电流限流

过热调节功能

采用 SOP7

5应用范围：LED 球泡灯 ,LED 灯管 ,其它 LED 照明

方案  资料++ + +++++郭生+++Q:3301086671

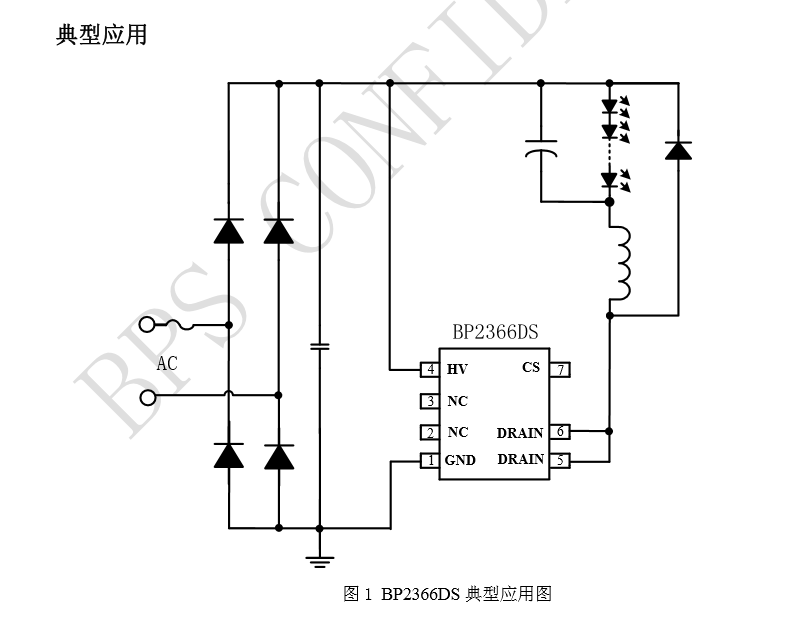

6原理图：

7联系方式：方案  资料++ + +++++郭生+++ QQ:3301086671
