破局3C检测难题：高创伺服如何赋能六面编带机实现高效精准分选？

摘要：3C 检测效率拉满！

在3C电子制造业中，元器件的高精度、全外观检测是保障产品可靠性的核心环节。面对海量微小型元件，传统检测方式效率低、易漏检。全自动转塔式六面编带检测分选机的出现，正是针对这一行业痛点的革新解决方案。该设备集成上料、六面视觉检测、NG品分选于一体，其高效稳定运行的背后，离不开高创BD3E+PH3伺服方案提供的强大运动控制核心。

设备核心：多工位精密协同的智能系统

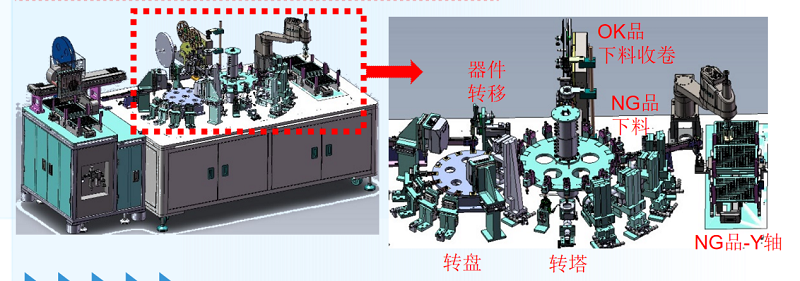

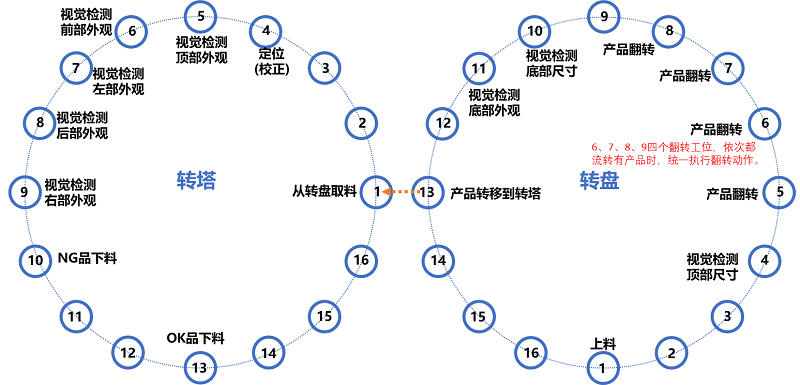

该设备由上料机与六面编带检测分选机协同工作，构成完整产线。其核心在于转盘与转塔两个精密运动的16工位系统。

智能转盘：负责元件的流转、定位与初次检测。其平稳、快速且精准的间歇式分度运动，是保障检测节拍的基础。高创伺服系统凭借2.1kHz的高速度环响应带宽与20bit高分辨率编码器，确保了每一个分度停止位置的精确无误，为后续视觉检测提供了稳定的成像前提。

灵巧转塔：这是设备最复杂的运动单元。16个工位上的伺服轴各驱动一个真空吸嘴，需在极短时间内完成从转盘取料、在运行中调整元件角度、精确定位于相机下等一系列动作。高创伺服350%的峰值过载能力，为这类频繁启停、高速加减速的工况提供了充足的动态力矩储备。同时，其HDM控制算法与全频域振动抑制功能，有效消除了柔性负载（如吸嘴臂）在高速运动中的残余抖动，确保视觉检测瞬间的绝对稳定，大幅提升了检测的一致性和准确性。

系统整合：高速通信与多轴同步是效率关键

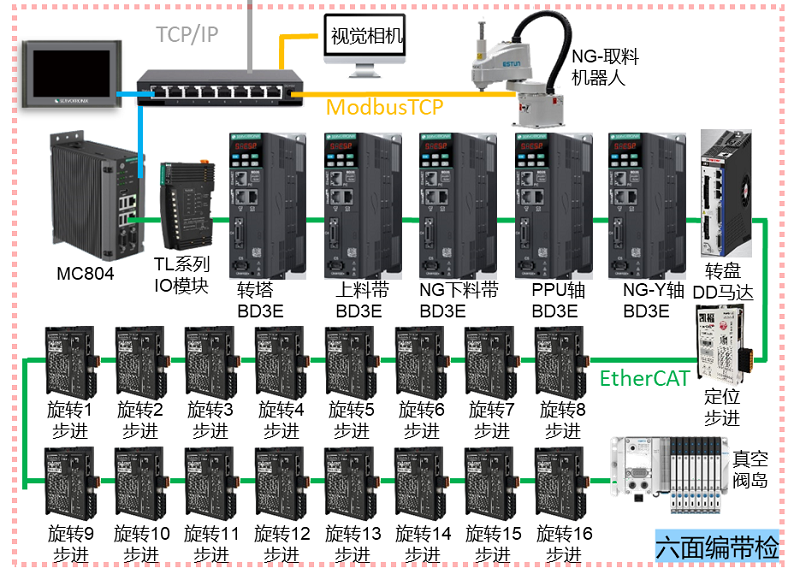

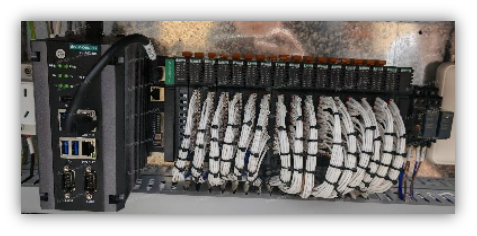

设备的卓越性能，不仅取决于单个轴的运动精度，更依赖于整个系统的高度协同。一台MC804运动控制器，以2ms的超短任务周期，通过EtherCAT总线同步控制着包括转塔伺服、转盘伺服在内的共计23个运动轴。高创BD3E伺服支持最高255轴的EtherCAT网络同步，其卓越的网络性能与抗干扰能力（得益于强弱电分离等设计），确保了在复杂的电气环境下，所有轴的动作指令都能精准同步，分毫不差。

与此同时，系统还需与视觉相机（ModbusTCPMaster）、分拣机器人（ModbusTCPSlave）及上料机实时通信。伺服系统的稳定运行，为这些高频数据交换提供了坚实的时间基准，使得从检测、判断到分拣的全流程得以无缝衔接。

可靠保障：为连续生产扫除后顾之忧

在追求效率的3C产线中，设备的长期稳定与易维护性同样重要。高创伺服为此提供了全方位保障：

快速部署：借助MTP电子铭牌、图形化调试向导及一键自整定功能，设备调试时间大幅缩短，真正实现了快速上线。

坚若磐石：主动散热与三防涂层的设计，使系统能抵御产线常见的高温、粉尘环境；通过IEC61800等严苛认证，确保了在复杂电网下的运行可靠性，支持设备7x24小时连续生产。

智能维护：绝对值编码器省去了每日开机回零的步骤；以太网调试接口支持远程参数维护与故障诊断，结合唯一设备二维码，极大简化了售后维保流程。

在六面编带检测分选机这一精密设备中，高创BD3E+PH3伺服方案已远远超越了“驱动”的范畴。它以其高响应、高同步、高可靠及易用性的综合优势，深度融入设备的核心逻辑，成为保障其实现高效率、高精度、高良品率智能检测的“运动控制大脑”。这不仅是单一设备的成功应用，更是高创赋能3C电子智能制造转型升级的生动体现。
