TH71102 FSK/FM/ASK 433/315MHz接收器
TH71102是双超外差式结构高镜像抑制的接收器芯片，适用于ISM(工业、科学和医学)频率范围内的各种领域，如无钥匙进入系统、安防系统、遥控/遥测系统和数据通信系统等。
主要技术特点如下：
·工作在300～450 MHz ISM频段；
·能接收模拟和数字FSK/FM/ASK信号；
·最大数据传输速率可达80 Kb/s；
·FM带宽为15 kHz；
·灵敏度为-111 dBm(FSK)；
·信号强度指示器范围为70 dB； ‘
·电源电压为2.5～5.5 V；
·工作电流为8.2 mA，待机电流小于100 nA。

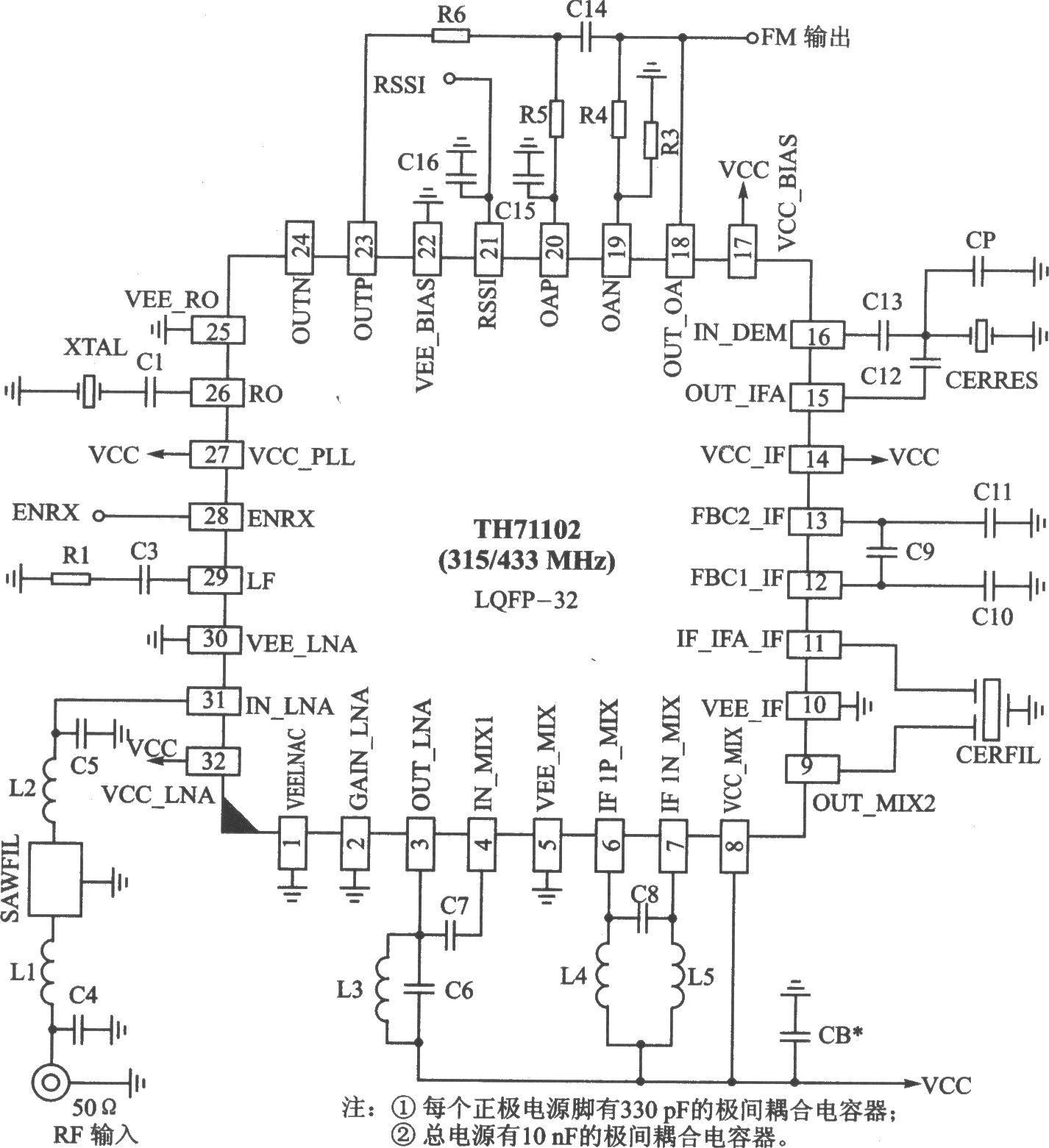

TH71102 FM应用电路 |
