[供应] BP2522 低功耗非隔离降压型 AC/DC 恒压芯片 全电压输入

[复制链接]
发表于 2019-11-21 20:46:49 | 显示全部楼层 |阅读模式
1.方案名称: BP2522  低功耗非隔离降压型 AC/DC 恒压芯片 全电压输入

2.品牌名称:晶丰明源
3方案特点:BP2522X 是一款高精度低待机功耗的非隔离降压 型恒压驱动芯片。适用于 85Vac~265Vac 全电压 输入的非隔离电源。 BP2522X 芯片内部集成 500V 功率开关,采用独 有的电压电流控制技术,不需要外部环路补偿电 容,即可实现优异的恒压特性,极大的节约了系统 成本和体积。 BP2522X 芯片采用多模式控制技术,并从输出给 VCC 供电,有效降低系统待机功耗,提高效率和 动态性能,并减小系统工作在轻载时的噪声。 BP2522X 采用 SOT33-5A 封装。
4特点功能:
 超低待机功耗 <20mW
 固定 12V 或 24V 输出电压,可选择
 内部集成 500V 功率管
 集成高压启动和供电电路
 优异的动态响应
 减小音频噪声的降幅调制技术
 改善 EMI 的抖频技术
 ±5%输出电压精度
 内置软启动
 保护功能
➢ 过载保护
➢ 短路保护
➢ 过温保护
➢ 逐周期限流
5应用范围: 辅助电源  其他应用

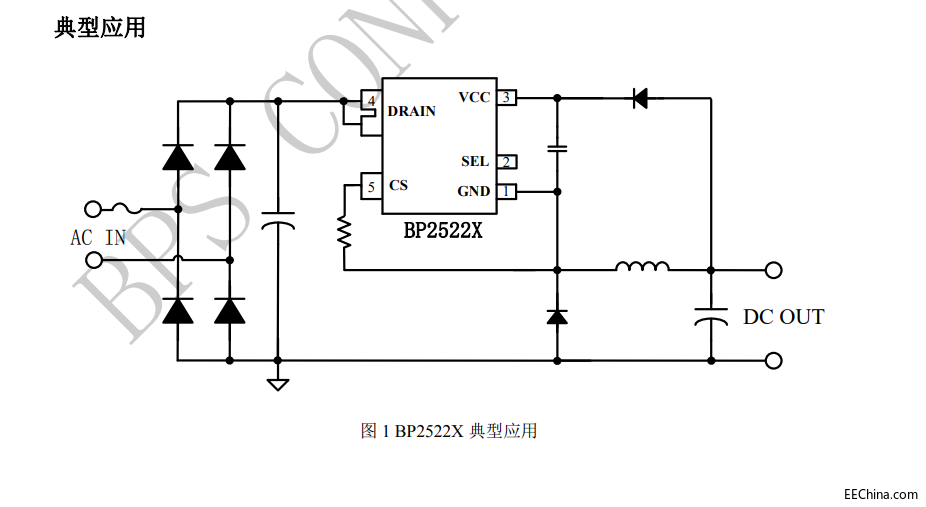

6原理图: BP2522X.png

7联系方式:方案  资料++技术支持++高低压MOS管+++++郭生+++ qq:3301086671
深圳市宝鑫尚电子有限公司
专注做电子元器件,可以提供电源IC:美芯晟,士兰微,晶丰电子等,
MOS管:新洁能,华晶,士兰微
提供方案,资料,技术支持,质量原装正品,欢迎咨询 !
郭生QQ:3301086671
