[供应] TI AMIC11x多协议工业通讯方案-创龙SOM-TL11x核心板

[复制链接]
发表于 2018-5-21 15:22:47 | 显示全部楼层 |阅读模式
AMIC11x概述:用于工业以太网和现场总线从属设备的多协议处理器。

-集成 PRU-ICSS:附带 PRU-ICSS 的 ARM Cortex-A8 处理器支持多种工业协议。
-轻松开发:将工业以太网添加到现有解决方案中,最大限度减少软件更改。
-理想的配套芯片轻松连接用于互联驱动器的现有微控制器。
AMIC110 特性和优势:
  • 多协议可编程工业通信 SoC
  • 为大多数工业以太网和现场总线通信从属设备以及某些主设备提供即用型解决方案。
  • 与 PRU-ICSS 搭配使用,ARM Cortex-A8 处理器可支持额外的外设接口和实时工业协议。
  • 它是现有互联驱动器微控制器(如 C2000)的理想配套通信芯片。
  • 轻松评估和开发软件 PROCESSOR-SDK-RTOS-AMIC110(包括协议软件)
特色应用:
  • 工业以太网
  • 工业通信
  • 串行总线接口
  • EtherCAT
  • ProfiNET IRT
  • Profibus
  • 以太网/IP
  • Powerlink
  • Sercom

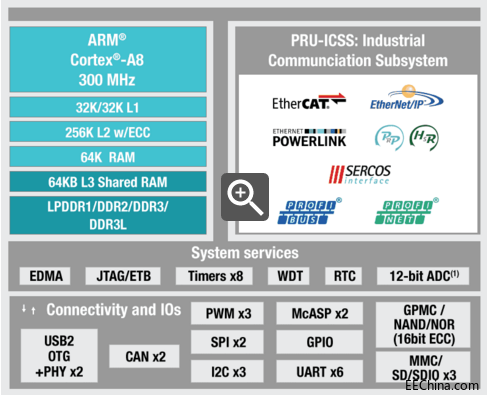

AMIC110 SoC 方框图

广州创龙基于TIAMIC11xARM Cortex-A8多协议工业通信处理器自主研发SOM-TL11x工业级核心板,采用沉金无铅工艺的6层板设计,专业的PCB Layout保证信号完整性的同时经过严格的质量控制,满足工业各种极端环境应用。
SOM-TL11x引出丰富的CPU信号引脚,二次开发极其容易,客户只需要专注上层运用,低了开发难度和时间成本,让产品快速上市,及时抢占市场先机。
不仅提供丰富的Demo程序提供详细的开发教程,全面的技术支持,协助客户进行底板设计和调试以及软件开发。
创龙AMIC11x如下图:
1.核心板简介
Ø 基于TI AMIC11x ARM Cortex-A8多协议工业通信处理器;
Ø 主频300MHz每核心64KByte L1缓存、256KByte L2缓存64KByte共享内存
Ø 2PRU协处理器,支持EtherCATPROFINETEtherNet/IPPROFIBUSPOWERLINKSERCOS III等工业协议
Ø 具备2CAN8路内部ADC6UART2SPI3PWM2McASP2路带有集成PHYUSB 2.0 OTG3I2C2McSPI等接口,适用于各种工业应用现场;
Ø 结构紧凑,尺寸为57mm*57mm
Ø 邮票孔连接方式,稳定可靠,保证信号完整性。

2 .典型运用领域
-工业通信
- 背板I/O
-工业电机驱动器
-工业机器人终端
-工业伺服驱动器

2 .硬件参数
CPU
TI AMIC11xARM  Cortex-A8 CPU,主频300MHz
RAM
256/512MByte DDR3
On-Chip Memory
64KByte
L1 Cache
64KByte
L2Cache
256KByte
SPI FlASH
8MByte
LED
1x电源指示灯
2x工作指示灯
Stamp Hole
4x  41pin邮票孔连接方式,间距1.27mm,孔半径0.3mm,共164pin
硬件资源
2x PRU支持EtherCATPROFINETEtherNet/IPPROFIBUSPOWERLINKSERCOS等实时协议
1x 12bit ADC
1x EDMA
2x CAN
3x eHRPWM
3x MMC/SD/SDIO
6x UART
114x GPIO
3x I2C
2x McASP
2x SPI
2x USB OTG2.0
1x WDT
1x RTC
8x Timer
1x JTAG
1x PRCM

开发资料
(1)提供核心板引脚定义、可编辑底板原理图、可编辑底板PCB、芯片Datasheet,缩短硬件设计周期;
(2)提供丰富的RTOS Demo程序;
(3)提供完整的平台开发包、入门教程,节省软件整理时间,上手容易。




 楼主| 发表于 2018-5-23 11:50:17 | 显示全部楼层
有需求的可以点击击:https://tronlong.taobao.com/?spm=a1z10.5-c.0.0.22301ee2DRhdMg
