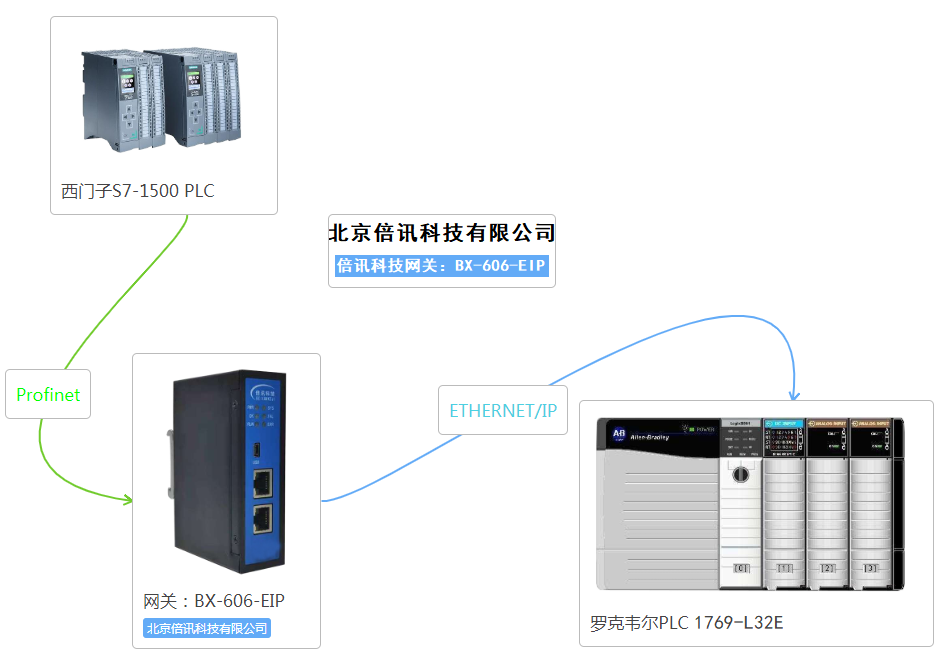

西门子S7-1500 PLC（profinet）与AB PLC 1769-L32E以太网通讯（EtherNet/IP）。今天与大家分享一篇Profinet转EtherNet/IP的通讯配置方案。本文主要介绍

2、硬件配置：

罗克韦尔（AB）PLC配置：1个1769-L32E、1个电源模块（24V供电、笔记本1台）

西门子PLC一台（或其他Profinet主站都可以）Profinet转EtherNet/IP网关一个，网线1根

软件配置：RSLogix5000、Step7/博图

详细操作步骤：

3、打开RSLogix5000，进行硬件组态，首先添加网关的EDS文件；

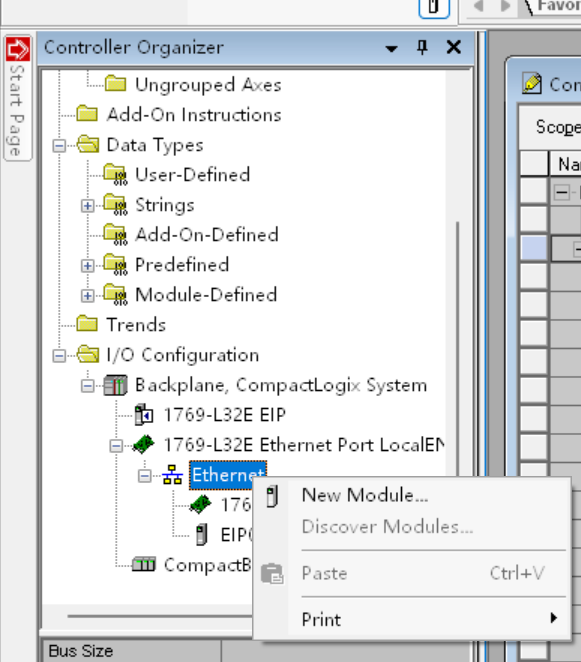

4、安装完成后添加模块，选择New Module；

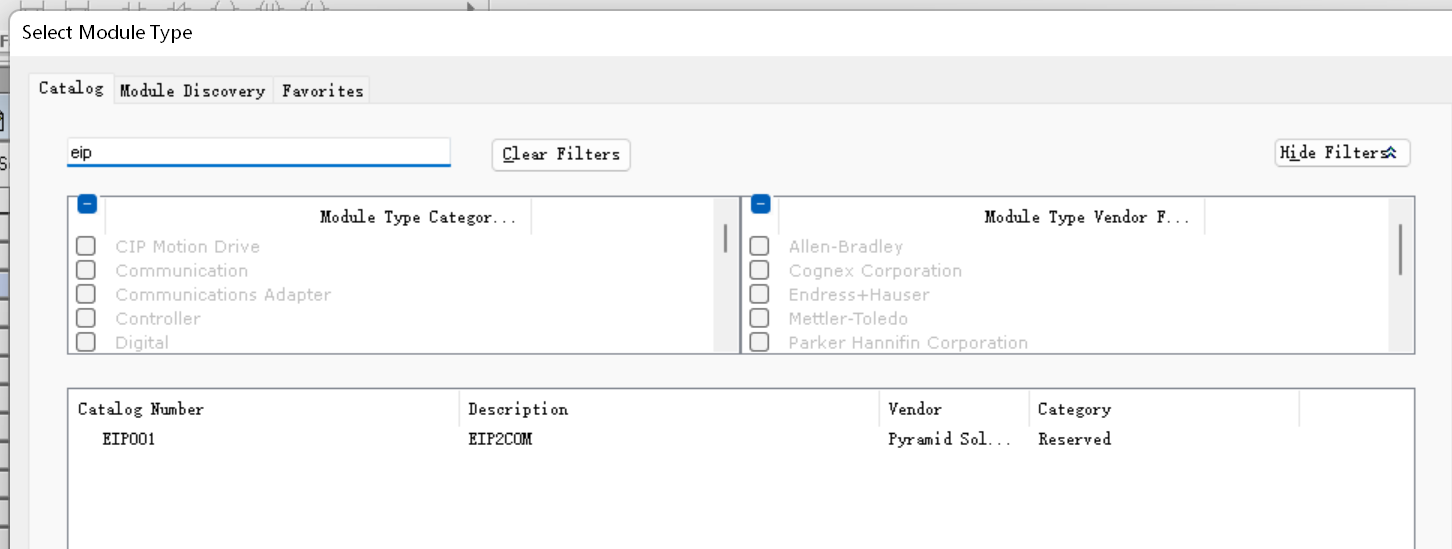

5、输入EIP寻找Profinet转EtherNet/IP网关模块，名称显示为EIP001；

6、双击Profinet转EtherNet/IP网关模块设置参数；

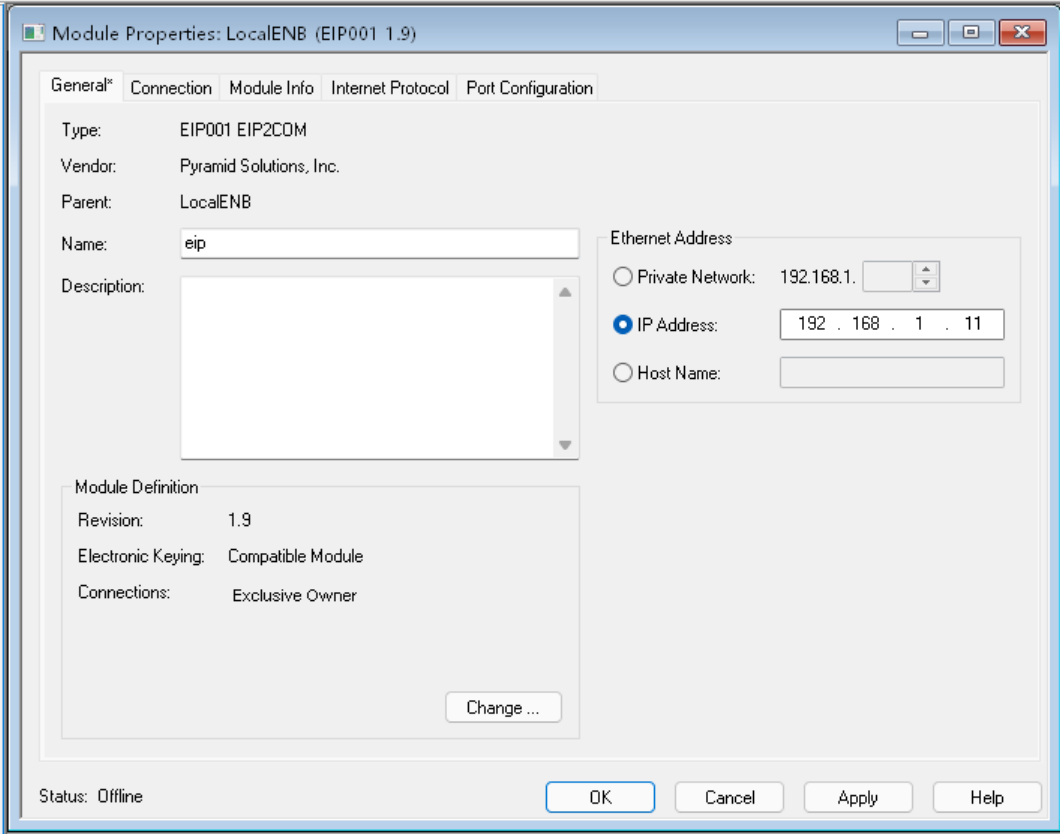

7、设置Profinet转EtherNet/IP网关的设备名称和IP地址，本例为BX1 IP192.168.1.11

（此处设备名称可随意写，Profinet转EtherNet/IP网关在EtherNet/IP端不需要设置设备名称）；

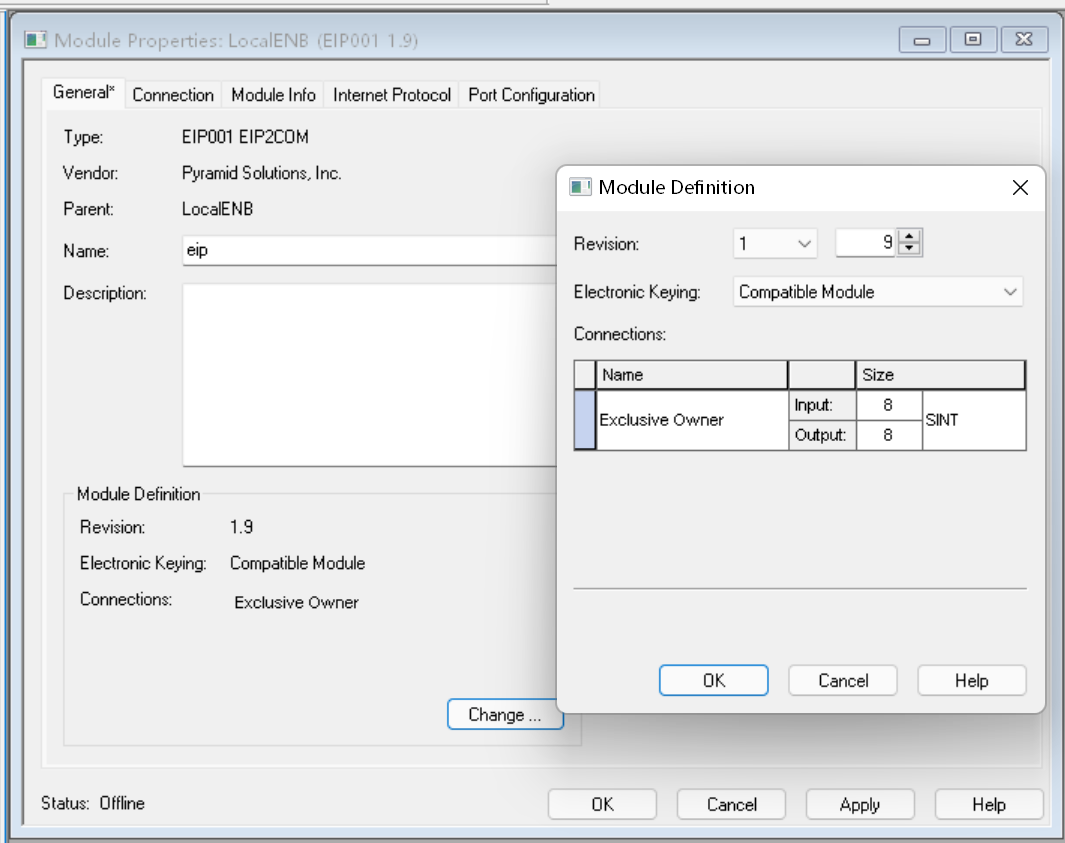

8、点击Change设置数据的输入输出长度，本例为8个字节；

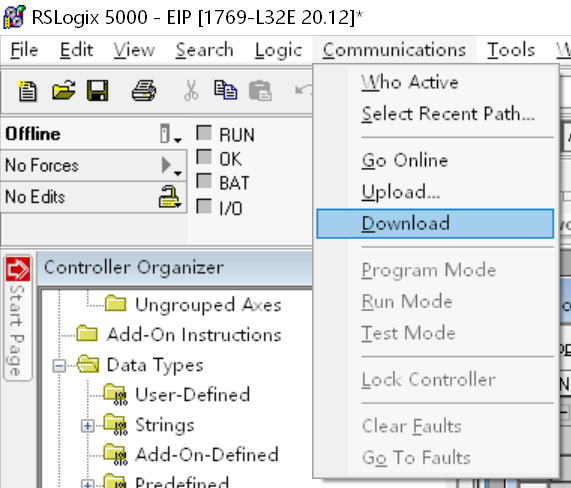

9、下载配置到PLC；

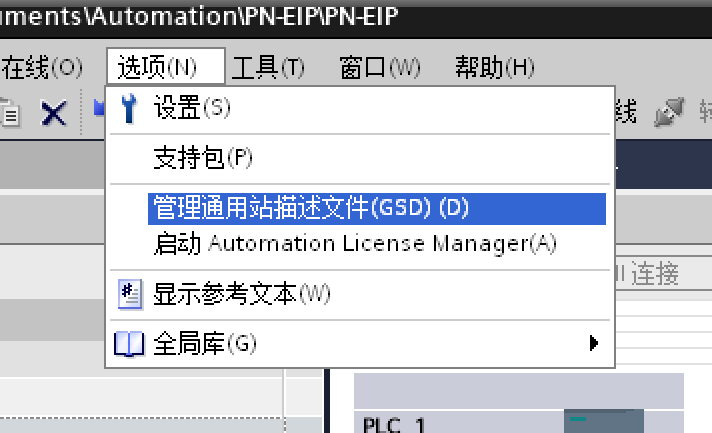

10、对西门子PLC进行配置，首先安装GSD文件；

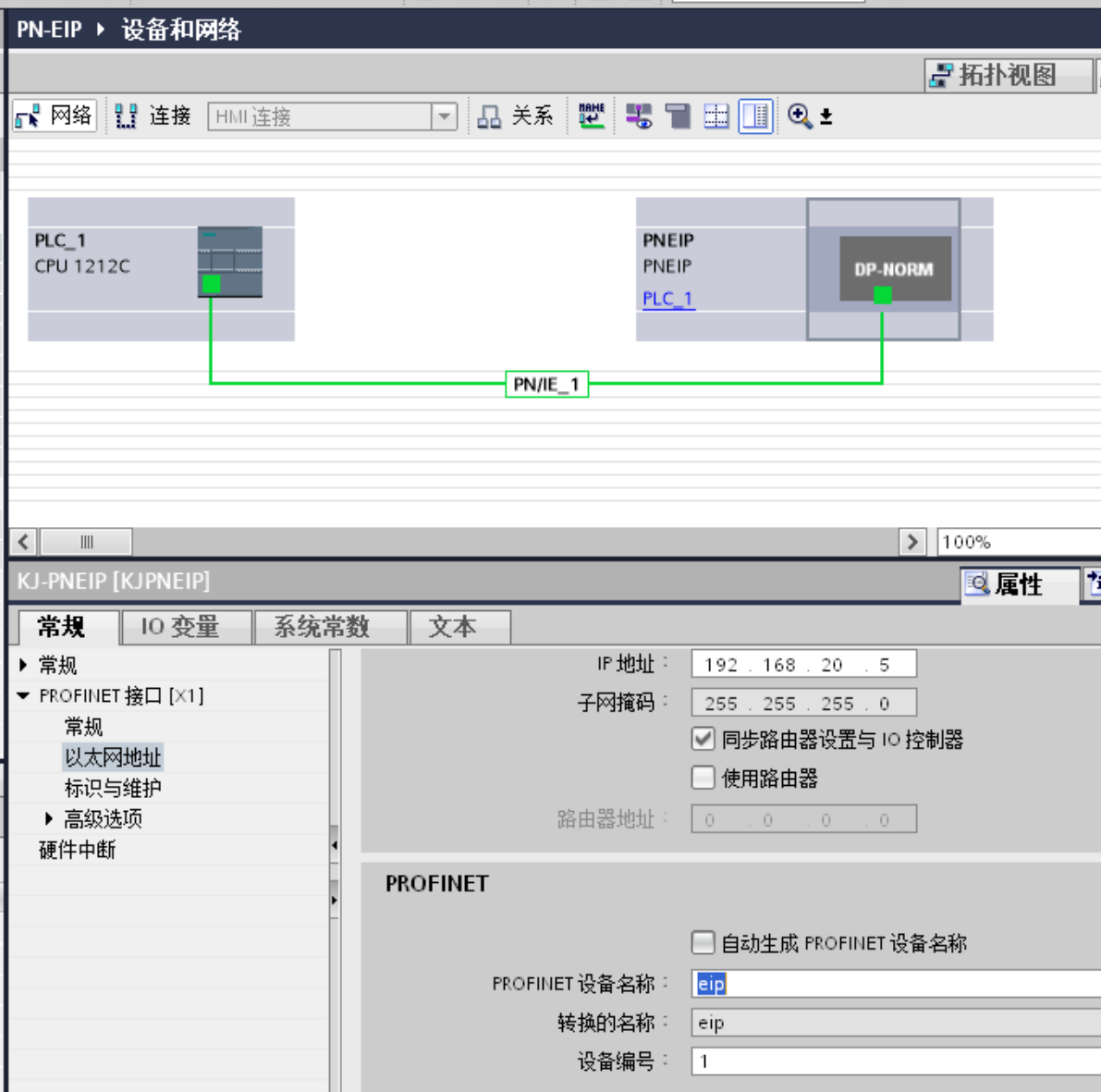

11、导入Profinet转EtherNet/IP网关进行组态，设置Profinet转EtherNet/IP网关的IP地址和设备名称

本例设备名称为EIP，IP地址为192.168.20.5；

12、设置数据的输入输出长度（本例为8个字节）；

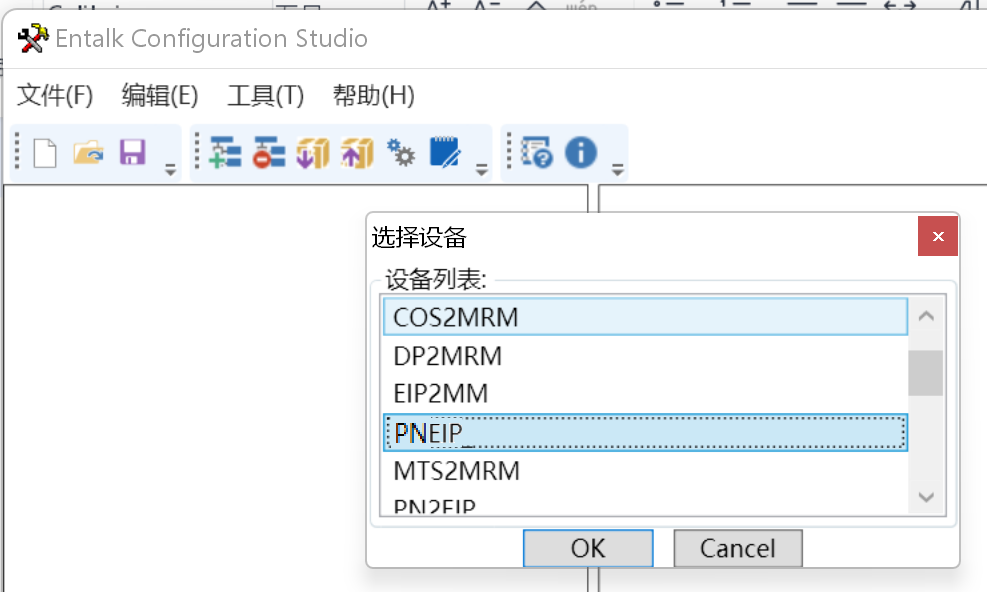

13、打开

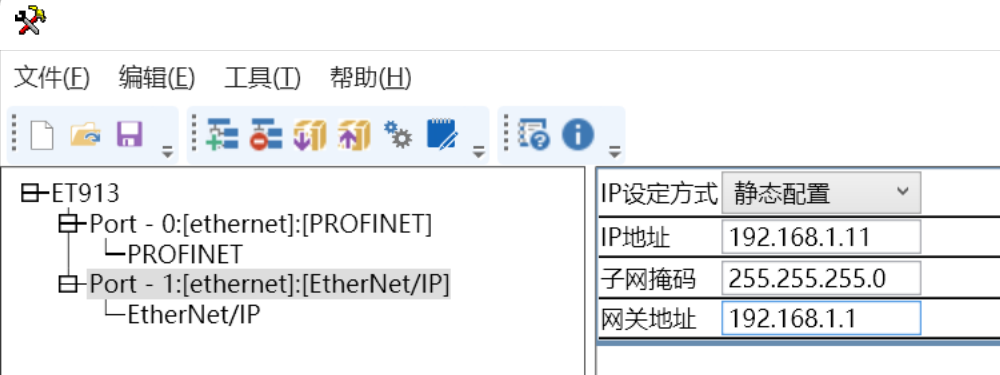

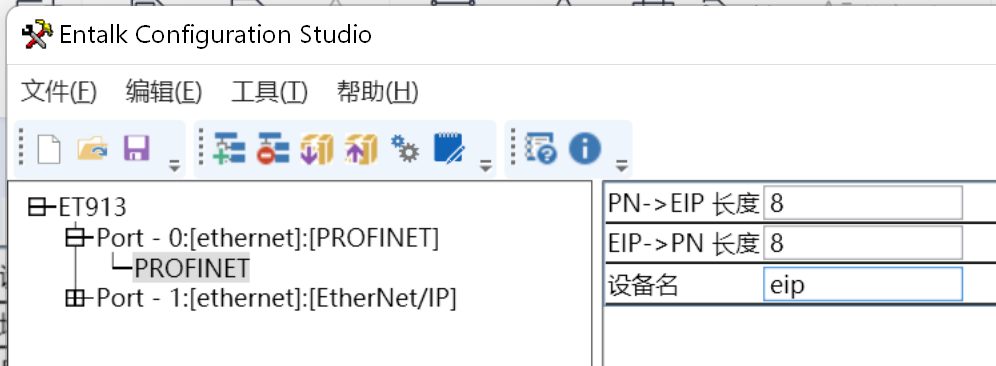

14设置与西门子PLC的通讯参数Profinet转EtherNet/IP网关在PN网络中的IP及设备名称。数据交换长度为8字节；

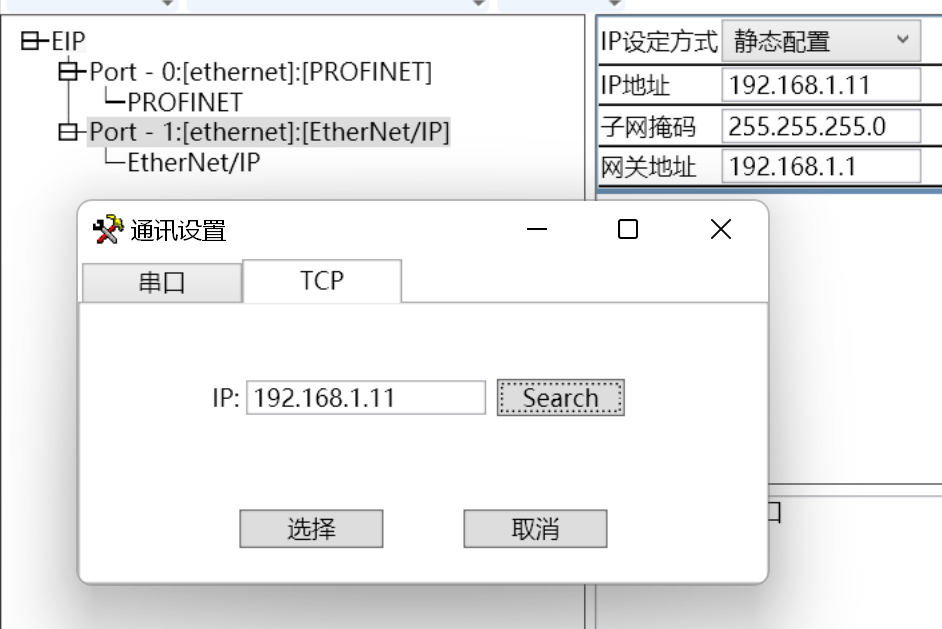

15、设置Profinet转EtherNet/IP网关在AB PLC 1769-L32E中的IP地址与组态中保持一致；

16、配置完成后选择Profinet转EtherNet/IP网关默认IP口进行下载（注意：下载配置要从底部网口处进行，建议下载配置前不要插正面网口）；

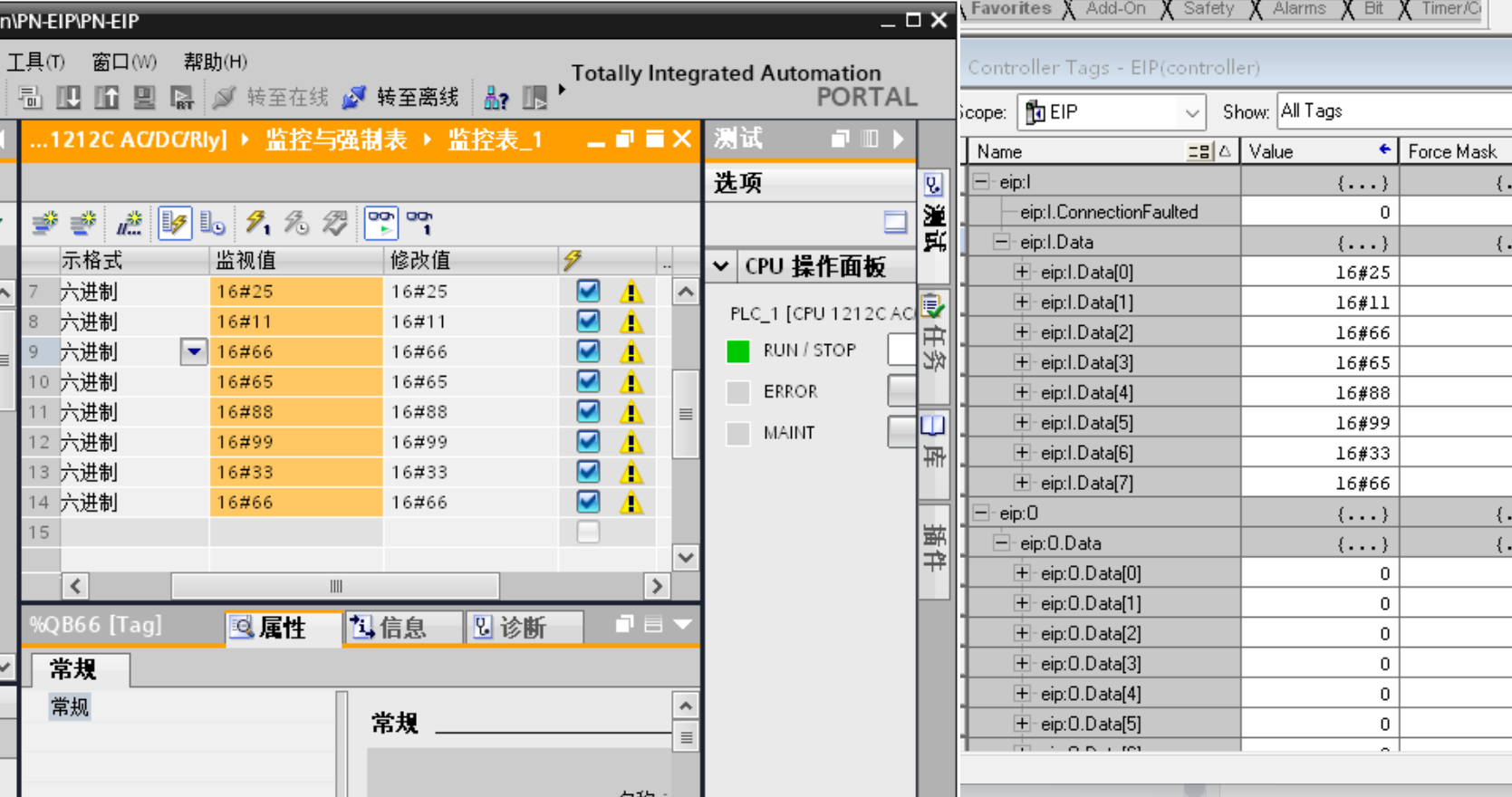

17、进行下载即可，下载成功后将Profinet转EtherNet/IP网关模块重新上电即可，重新上电后Profinet转EtherNet/IP网关的PWR和SYS灯常亮表示电源及系统正常，OK灯常亮表示与Profinet主站通讯正常。Run常亮表示EtherNET/IP主站通讯正常，ERR灯闪烁表示与EtherNET/IP通讯中断。监控两边数值显示数据交换成功。

以上是Profinet转EtherNet/IP网关连接AB PLC配置案例分享，希望大家一起交流、探讨。
