倍讯科技Profibus-DP转Profinet网关模块

已有 427 次阅读2022-4-2 17:53 |个人分类:工业以太网| 网关, 网桥

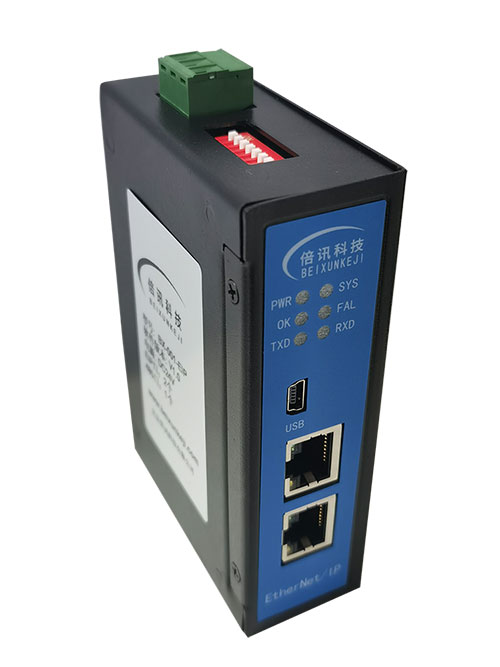

倍讯科技Profibus-DP转Profinet网关产品简介:

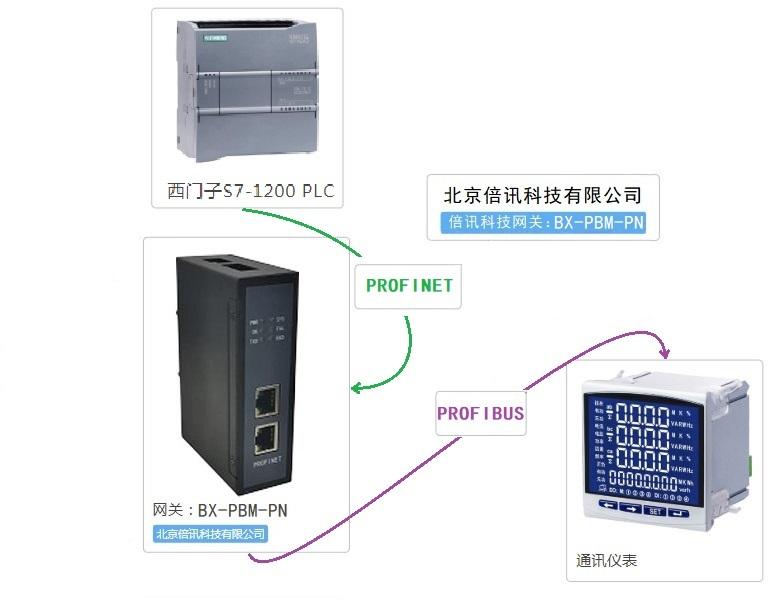

该产品订货号:BX-PBM-PN,该Profibus-DP转Profinet网关是串口转Profinet网关的一种,具备大数据量通讯能力,255字节输入数据+255字节输出数据。网关在Profinet一侧是Profinet IO 从站,在Profibus-DP一侧作为主站。该Profibus-DP转Profinet网关Profibus-DP一侧做主站时可连接Profibus-DP从站设备,形成Profibus-DP子网并连接到Profinet,实现Profinet控制器监控Profibus-DP设备的技术要求。该Profibus-DP转Profinet网关技术原理为存储器共享型,不需要主站PLC/DCS的编程,只需在配置软件中对网关进行简单配置,即可实现Profibus-DP转Profinet网关的通讯功能。

倍讯科技Profibus-DP转Profinet网关Profibus-DP接口技术指标:
1、支持Profubus规范V2.3;
2、接头为1xD-Sub9母头连接件;
3、支持所有波特率,最高支持12Mbit/s;
4、支持输入输出各255字节,最多127个从站;
5、单个从站数据最大246字节,总数据可添加至2000字节;

倍讯科技Profibus-DP转Profinet网关Profinet接口技术指标:
1、2路RJ45以太网接口,支持100BASE-TX,全双工通信,MDI/MDIX自侦测;
2、集成以太网交换机,方便将Profinet设备组成菊花链;
3、符合Profinet的C类标准,支持PROFINET2.3版本;
4、所以Slot/subSlot的输入输出数据总和不超过2880字节;

倍讯科技Profibus-DP转Profinet网关通用技术指标:
1、电源电压:DC24V(±5%)
2、外形尺寸:(宽)40mm(高)110mm(厚)75mm
3、安装方式:35mm导轨
4、防护等级:IP20
5、工作温度:-20℃~+55℃,工作相对湿度: 95%(无结露)
6、运输温度:-30℃~+70℃
