倍讯科技MODBUS转EtherNet/IP网关模块

已有 1153 次阅读2022-4-2 17:36 |个人分类:工业以太网| 网关, 网桥

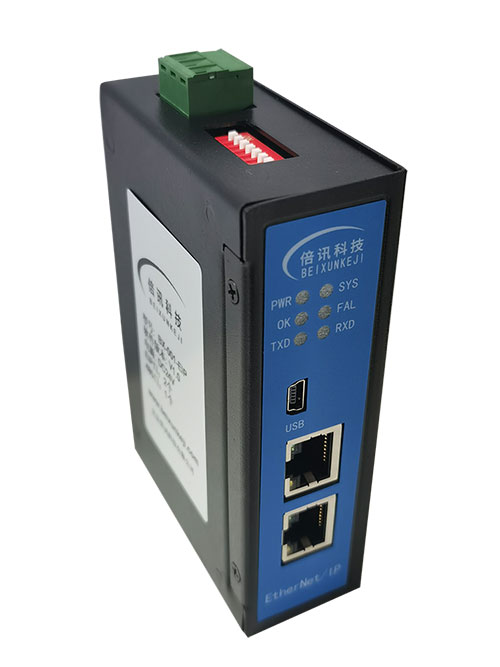

倍讯科技MODBUS转EtherNet/IP网关产品简介:

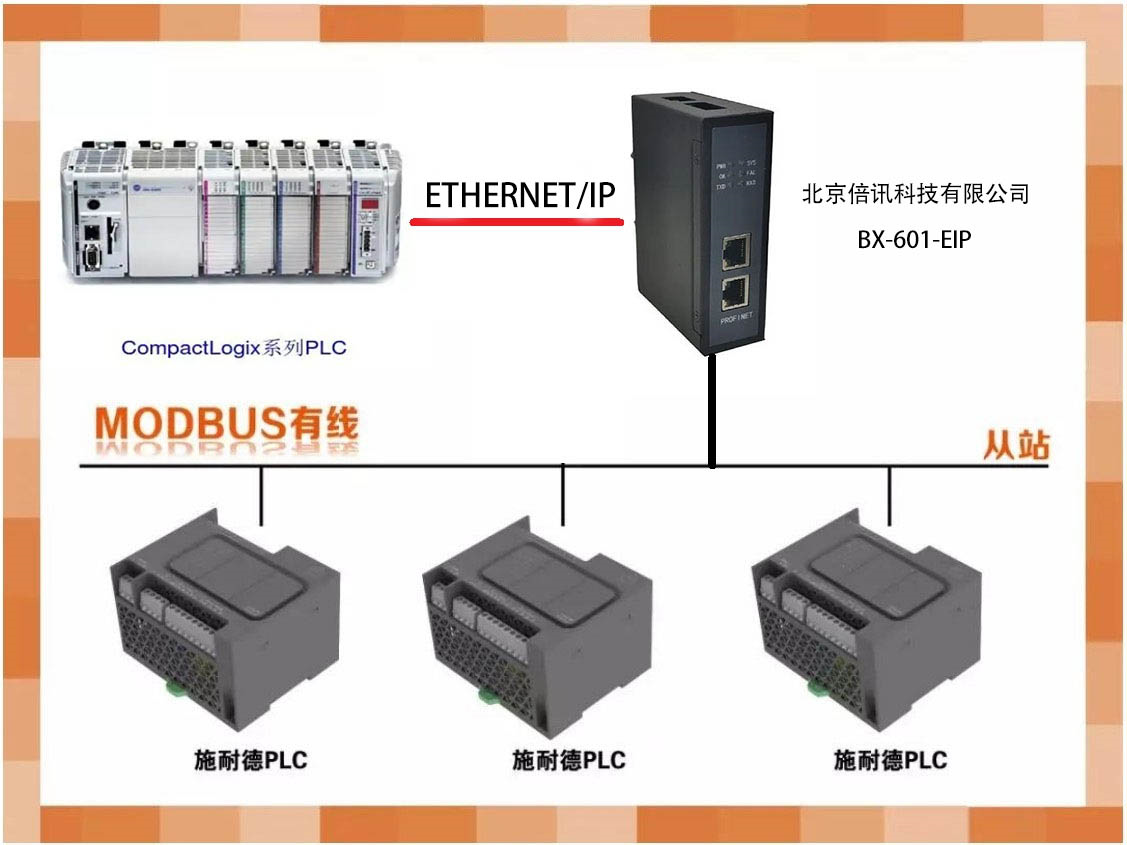

该产品订货号:BX-601-EIP,该MODBUS转EtherNet/IP网关是串口转EtherNet/IP网关的一种,具备大数据量通讯能力,500字节输入数据+500字节输出数据。网关在EtherNet/IP一侧是从站(服务器),在串口一侧物理接口有RS-485或-232两种,支持MODBUS/RTU主站或从站协议(从站请购买时提前联系供应商)。该MODBUS转EtherNet/IP网关MODBUS一侧做主站时可用于一对多集成MODBUS RTU设备,形成MODBUS子网并连接到EtherNet,实现EtherNet/IP控制器监控MODBUS设备的技术要求。网关MODBUS一侧做从站时可用于将其他MODBUS主站(如PLC/DCS)以及它的从站数据传输到EtherNet/IP控制器。该MODBUS转EtherNet/IP网关技术原理为存储器共享型,不需要主站PLC/DCS的编程,只需在配置软件中对网关进行简单配置,即可实现MODBUS转EtherNet/IP网关的通讯功能。

倍讯科技MODBUS转EtherNet/IP网关MODBUS接口技术指标:
1、1路MODBUS接口,支持MODBUS/RTU协议,支持01H、02H、03H、04H、05H、06H、0FH、10H功能码;
2、波特率:300、600、1200、2400、4800、9600、19.2K、38.4K、57.6K、115.2K可选;校验位(8位无校验1停止位、8位偶校验1停止位、8位奇校验1停止位、8位无校验2停止位)可选。
3、网桥控制字可灵活控制MODBUS报文发送:周期发送(发送间隔、等待间隔可选)、事件触发发送。可严格控制MODBUS写(05H、0FH、10H)命令发送,可选:写命令使能/禁止、数据变化发使能/禁止等功能;
4、网关状态字可反映网关MODBUS通信状态和串口的通信状态;
5、最多可连接32个Modbus设备,共128条命令

倍讯科技MODBUS转网关EtherNet/IP接口技术指标:
1、2路RJ45以太网接口,支持100BASE-TX,全双工通信,MDI/MDIX自侦测;
2、集成以太网交换机,方便链接多个EtherNet/IP设备;
3、符合Edition3.1&Edition1.24规范
4、所以Slot/subSlot的输入输出数据总和不超过1000字节;
5、支持EDS文件。

倍讯科技MODBUS转EtherNet/IP网关通用技术指标:
1、电源电压:DC24V(±5%)
2、外形尺寸:(宽)40mm(高)110mm(厚)75mm
3、安装方式:35mm导轨
4、防护等级:IP20
