Gerber 大家都不陌生，做为SMT等制造部门的人员，都能说道一二，但当被问到CAD数据时，很多人表示懵懵的，CAD数据是啥？我的客户只给我提供Gerber……。今天跟大家聊一聊CAD是什么，它能做什么，它与Gerber什么关系。

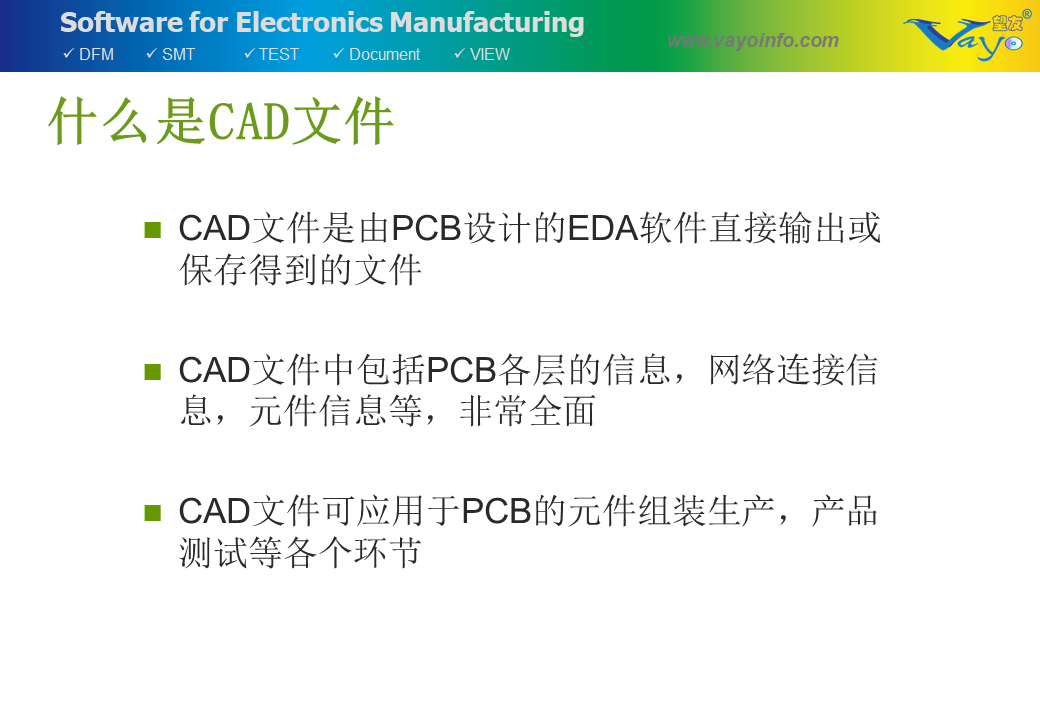

什么是CAD数据

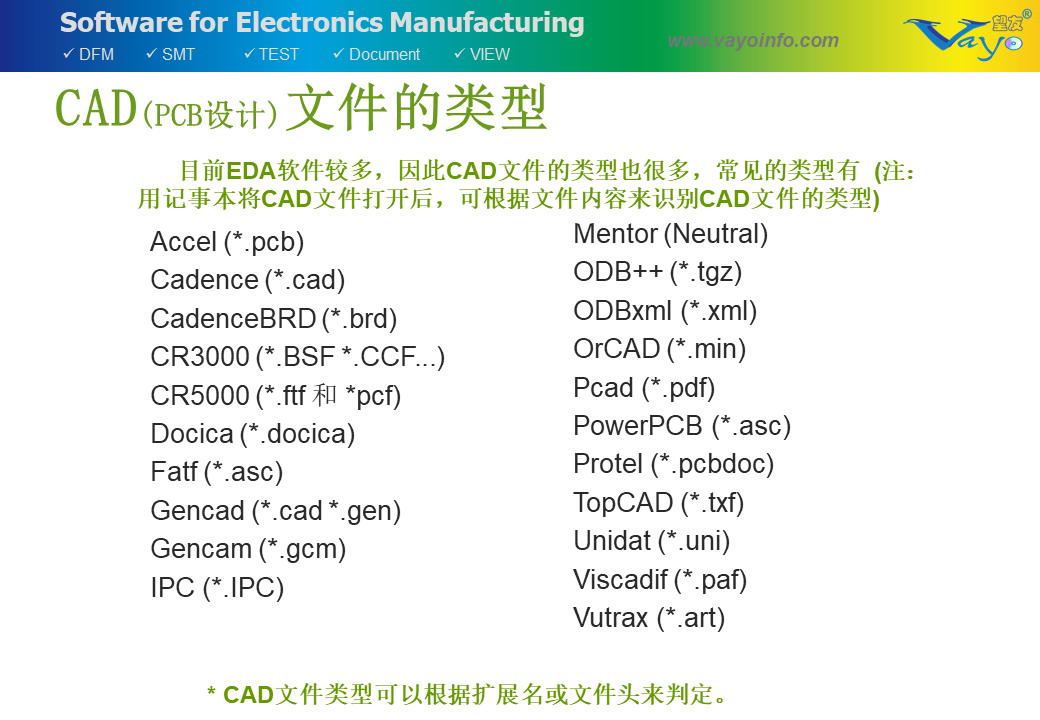

CAD文件是由PCB设计的EDA软件直接输出或保存得到的文件，CAD文件中包括PCB各层的信息、网络连接信息、元件信息等，非常全面，一个电路板的全部、所有、一切信息。

CAD数据的作用

CAD数据的对于研发下游即代工厂的用途非常大，可用于工艺仿真分析（即DFM分析）、SMT贴片设备快速做程序、检测设备程序、产品测试等各个环节。

看到到里，大家可能有些不解做程序我也天天做，也并没有用到所谓的CAD文件啊？

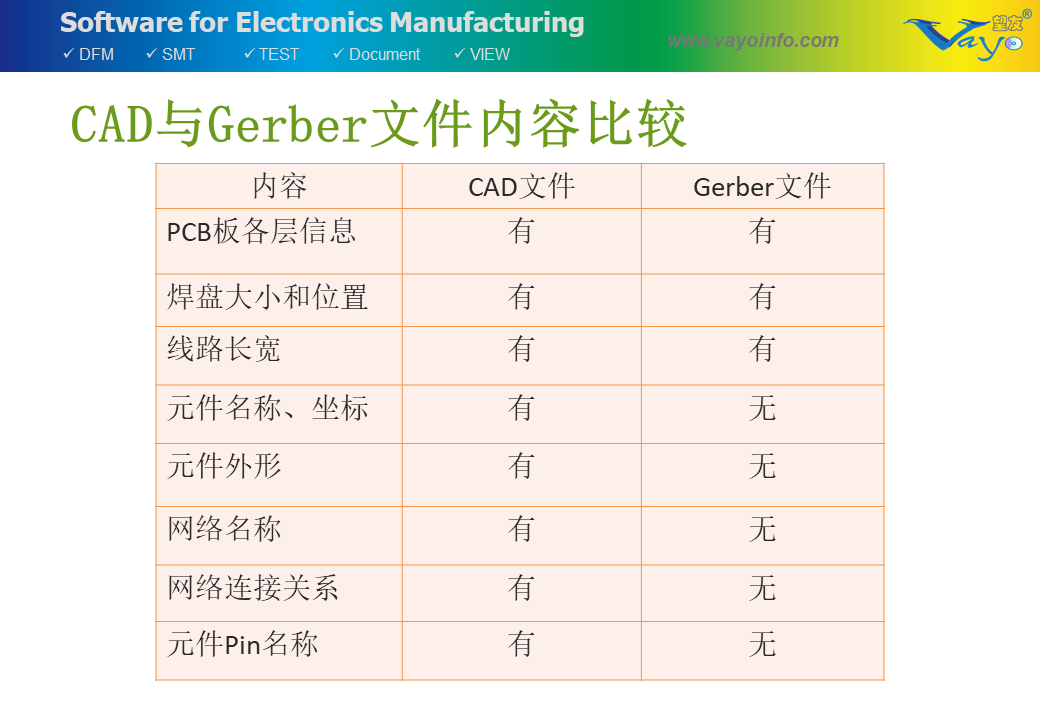

没错！大多数代工厂从客户那里接收到的都是Gerber 文件，下面就简单介绍一下异同。

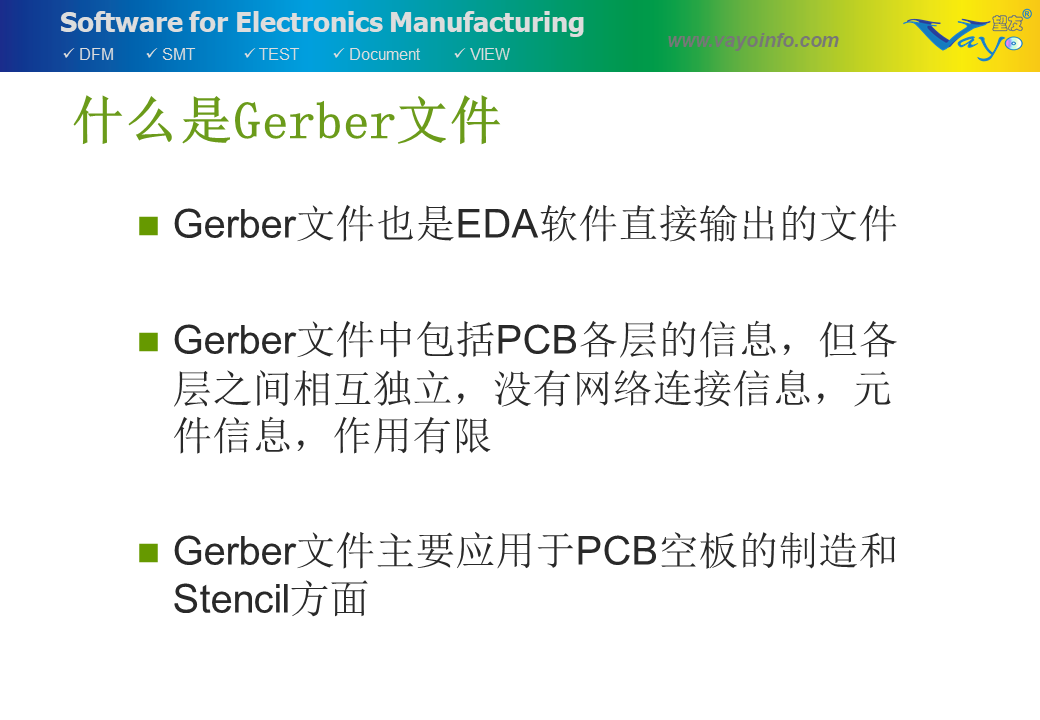

Gerber有两种格式：RS-274X（扩展Gerber格式）和老式的RS-274-D。Gerber文件也是EDA软件直接输出的文件，Gerber文件中包括PCB各层的信息，但各层之间相互独立，没有网络连接信息，元件信息，作用有限。Gerber文件主要应用于PCB空板的制造和传统做钢网开孔等方面。Gerber文件主要分为丝印层，焊盘层，阻焊层，贴装层，布线层，机械层，孔层。

讲到这里想再延伸一下吧

虽然Gerber比起CAD数据小很多、CAM350等看图软件也比EDA软件简单太多太多，但是很多读Gerber的软件都是国外的，操作界面、语言环境、技能要求等问题，导致很多人想看Gerber都没办法实现，N年前我在的一个大公司，当时我们一个SMT部门就只有一个人会使用AutoCAD软件 。当时只要看Gerber都要请他帮忙操作软件……那时幻想什么时候能有一个操作简单的看Gerber的软件？

多年后的今天，我们也终于用上了免费的国产Gerber View软件，，操作非常简便，中文环境，推荐大家使用，今年这家公司推出免费版的，分享给大家，需要的自己下载吧。欢迎留言栏一起交流使用经验~

http://www.vayoinfo.net/gview_Download.aspx

下期再和大家聊一聊现在的一流公司里，CAD数据如何在柔性生产中发挥重要作用，下期再见~
