NFA72W-10型真空负压安全阀

已有 610 次阅读2017-8-13 04:13

一、NFA72W-10型真空负压安全阀用途：
1、用于负压系统：当负压容器系统内负压超过允许值时，该阀自动开启，吸入空气。当负压降低到规定值时，阀门自动关闭，从而保证设备容器及系统的安全运行；
2、用于正常非负压系统：各种腐蚀性介质容器，如吸收塔、蒸馏塔、贮槽、罐等，当通入蒸汽清洗后，如放散阀未打开，蒸汽冷凝，产生负压，安装设备即确保设备设备安全。

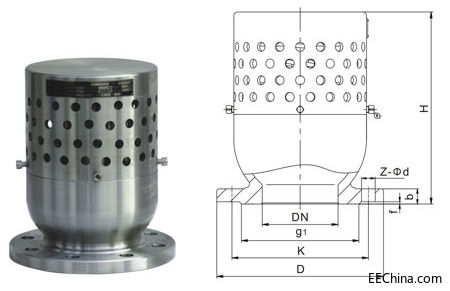

二、NFA72W-10型真空负压安全阀主要连接尺寸：

公称通径 DN	尺寸
公称通径 DN	D	K	ɡ1	Z-φd	b	f	≈H
15	95	65	45	4-14	14	2	110
20	105	75	55	4-14	16	2	130
25	115	85	65	4-14	16	2	150
32	140	100	78	4-18	18	2	180
40	150	110	85	4-18	18	3	200
50	165	125	100	4-18	20	3	221
80	200	160	135	4-18	22	3	245
100	220	180	155	8-18	22	3	253
125	250	210	185	8-18	24	3	280
150	285	240	210	8-23	24	3	329
200	340	295	265	8-23	26	3	377
