安诺尼高功率喇叭天线

已有 1190 次阅读2017-1-11 15:53 |个人分类:喇叭天线| 安诺尼, 喇叭天线, 宽频天线, 安诺尼中国

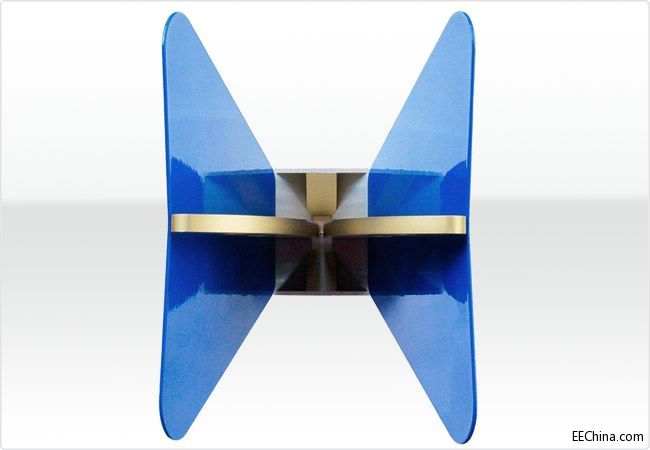

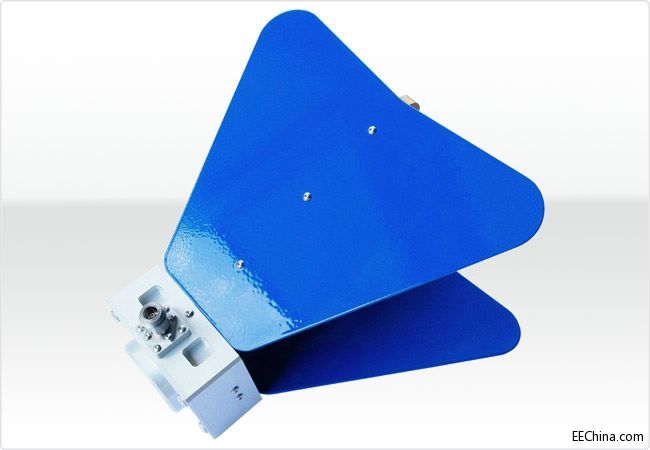

安诺尼高功率喇叭天线——PowerLOG系列

频率范围700MHz - 18GHz,高增益和高功率

安诺尼高功率喇叭天线是一种应用广泛的微波天线,其优点是结构简单、频带宽、功率容量大、调整与使用方便。合理的选择喇叭尺寸,可以取得良好的辐射特性:相当尖锐的主瓣,较小副瓣和较高的增益。因此喇叭天线在军事和民用上应用都非常广泛,是一种常见的测试用天线。

产品亮点:

l  输入峰值功率高达500W

l  超高的频率覆盖范围700MHz to 18GHz

l  包含特殊的校准数据

l  非常完美的适合EMC抗干扰测试

l  高磁场强度

l  N-F 型连接器

l  设计紧凑,重量轻

l  10年质保

l  德国制造

PowerLOG 10800

频率范围:1GHz - 8GHz

最大输入功率:400W (peak), 200W (CW)

增益:4 to 13dBi

驻波比: < 2.5

设计类型:双脊喇叭

标称阻抗: 50 Ohm

射频连接头: N-F

温度范围: - 40°C to +85°C

相对湿度: 0% to 95%

产品尺寸 (L/W/D): 235 x 252 x 175 mm

产品重量: 1400g

安全标准:RoHs认证

包括特定的校准数据和安装板

质保期限: 10


PowerLOG 70180

频率范围:700MHz - 18GHz

最大输入功率:500W (peak), 300W (CW)

增益:2 to 17dBi

驻波比: < 3

设计类型:双脊喇叭

标称阻抗: 50 Ohm

射频连接头: N-F

温度范围: - 40°C to +85°C

相对湿度:0% to 95%

产品尺寸 (L/W/D): 235 x 252 x 175 mm

产品重量: 1400g

安全标准:RoHs认证

包括特定的校准数据和安装板

质保期限: 10


安诺尼PowerLOG推荐配件

重型三脚架(强烈推荐)

强烈推荐使用PowerLOG的天线。快速和容易的改变天线极化方式,完美的天线处理。支架稳定并且坚固。包括运输包装箱。


SMA-N转接头

这个特殊的高质量的SMA转接头可以适用所有PowerLOG天线与任何频谱分析仪,如SPECTRAN系列。特别是大量的镀金设计。这个转接头可以应用非常高的频率,至少18 GHz。物理尺寸是30 x20mm。标称电阻50 OhmsSMA-F/ N-M


1m / 5m / 10m SMA-Cable

高质量的特殊SMA线缆可连接任何PowerLOG天线和各种SPECTRAN射频频谱分析仪等测试设备。可以选择三种不同的电缆:

1m 标准SMA线缆(RG316U)

5m低损耗 SMA 线缆(非常低的衰减)

10m低损耗 SMA 线缆(非常低的衰减)


1m / 5m / 10m SMA-Cable 带拧紧螺母

这种线缆和上面的特性一样,但不同处是包括非常使用的拧紧螺母,使线缆安装方便而不需要借助任何额外的工具。
